单缸往复式活塞动力机构结构展示

这套单活塞动力结构，是内燃机原理教学、小型动力装置原型验证阶段常用的基础构型，很多入门级动力设备的核心逻辑都脱胎于这类最基础的曲柄连杆活塞组合。从实际应用场景来看，这类简化结构常被用作教学演示教具，帮助刚接触机械原理的学习者理解往复直线运动与旋转运动的转换逻辑，也会被小型航模、便携动力工具的研发团队拿来做原理验证的基础载体，省去从零搭建基础运动副的重复工作。

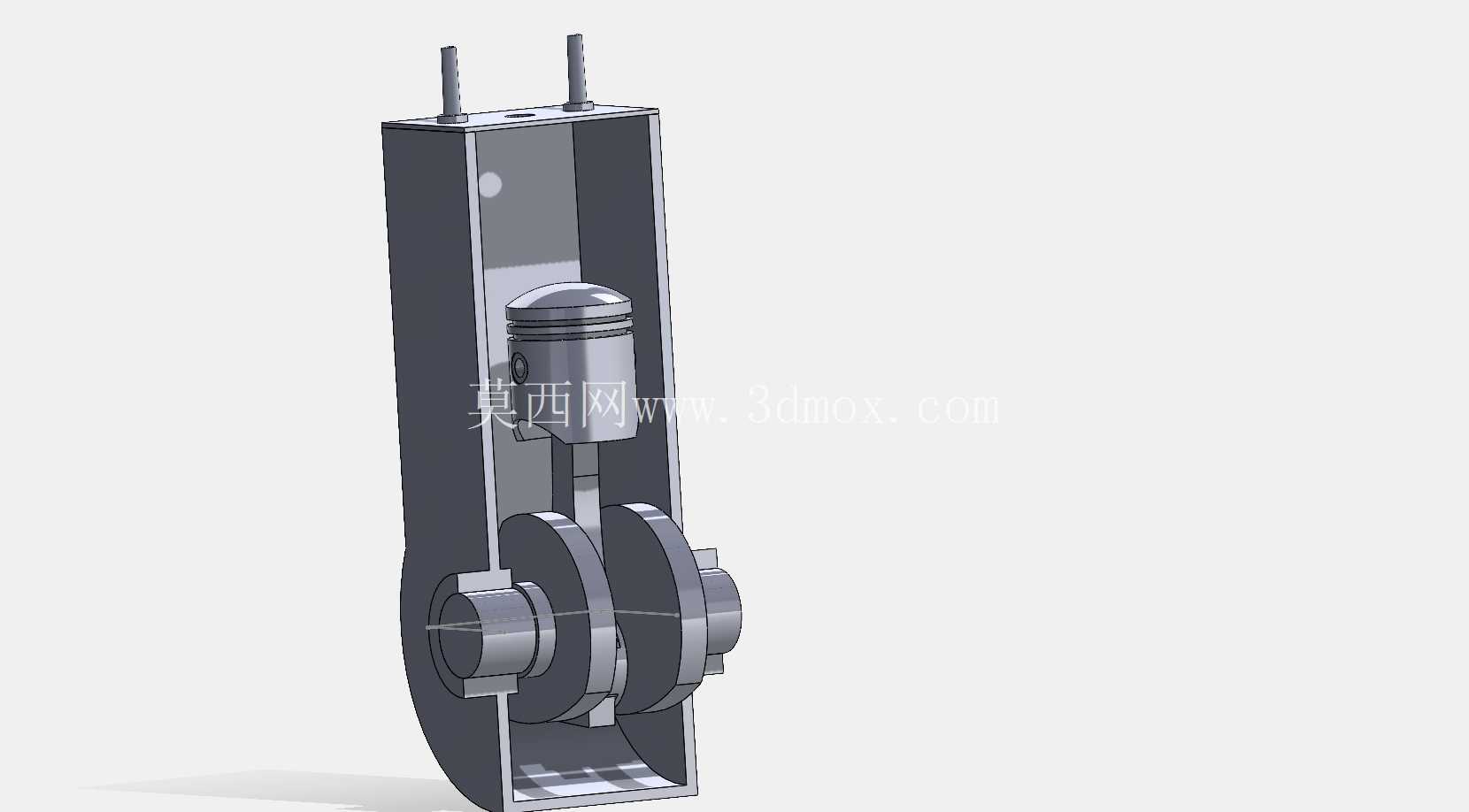

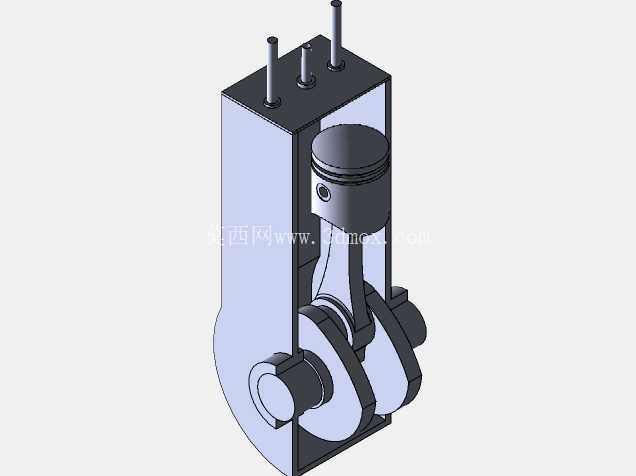

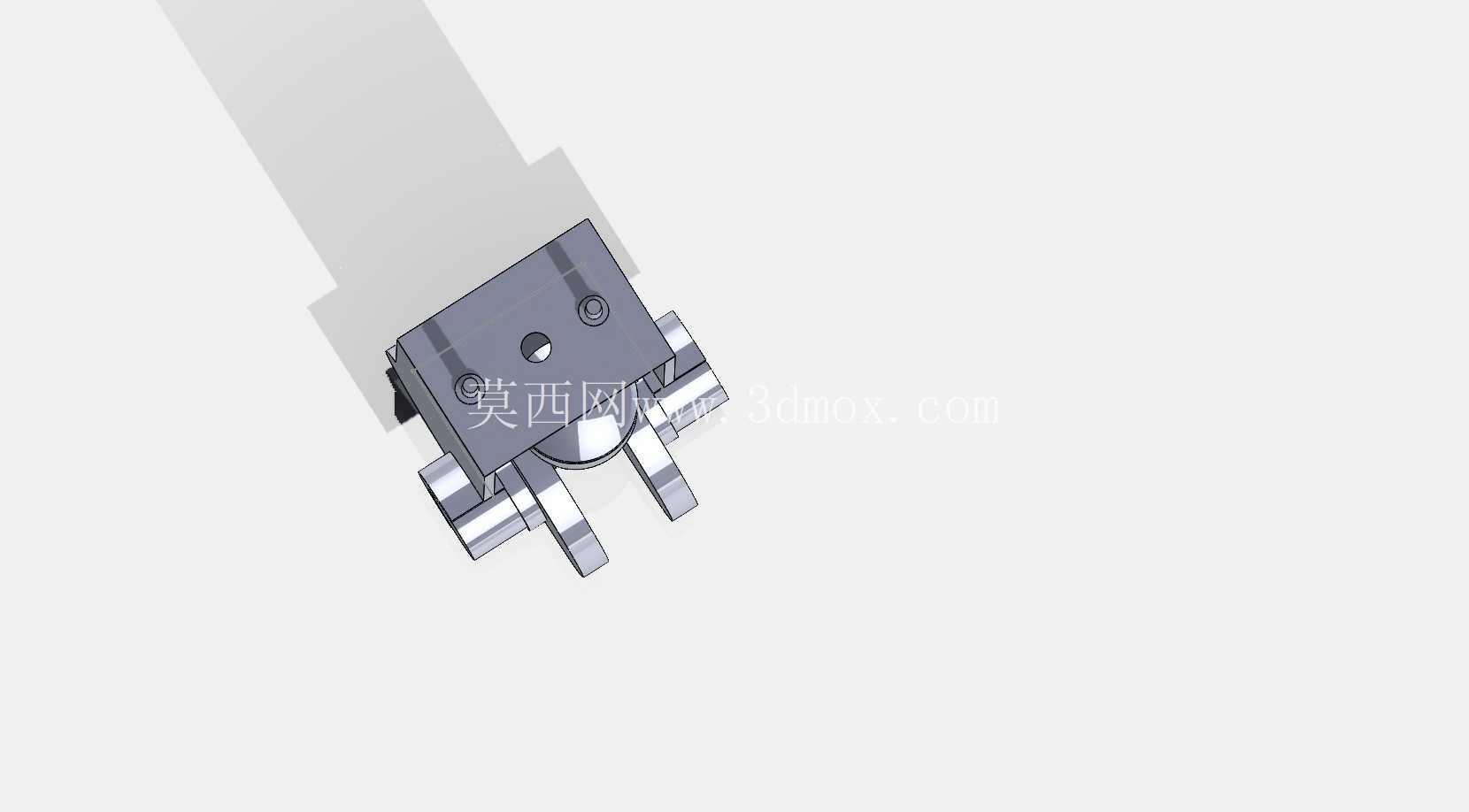

从功能特性上看，这套结构完整复现了活塞式动力的核心运动链路：活塞在缸筒内做上下往复直线运动，通过活塞销与连杆小头连接，连杆大头则与曲轴的曲柄销配合，将活塞的直线位移转化为曲轴的连续旋转输出，缸体顶部预留的两个安装柱，是用来固定缸盖、气门组件或者点火模块的接口，后续拓展进排气、供油点火结构后，就能形成完整的单缸动力单元。整个运动副的配合间隙都按照常规动力装置的公差要求做了预留，活塞与缸壁的间隙、连杆大小头的转动间隙、曲轴主轴颈与缸体轴承座的配合间隙，都符合常规小排量动力的设计规范，不会出现运动干涉的问题。

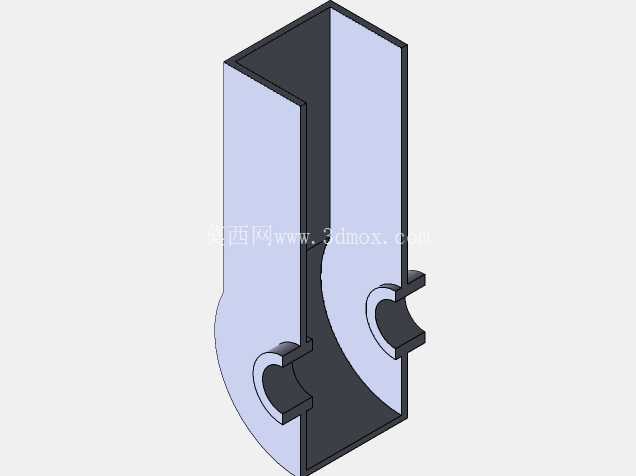

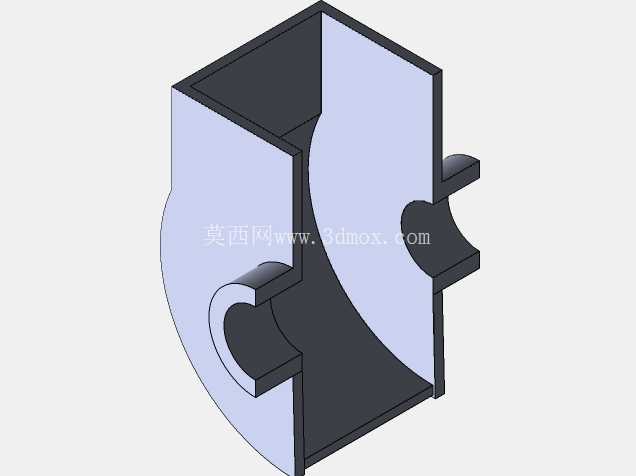

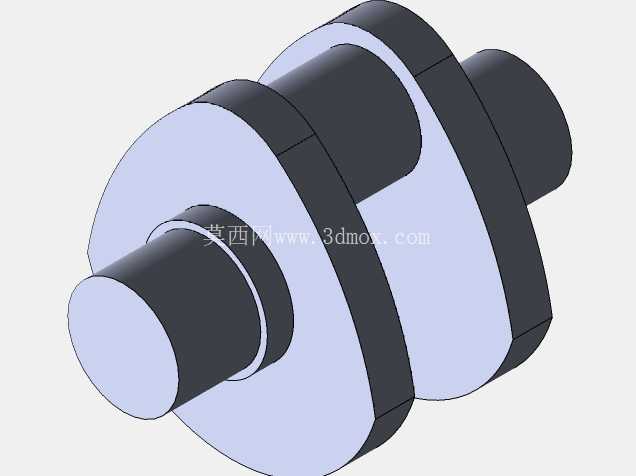

设计思路上，这套结构做了最大化的简化处理，没有集成复杂的配气、润滑、冷却附属结构，把核心的运动转换关系完全裸露出来，方便观察整个运动循环的全过程。缸体采用了单侧开放式的结构设计，不需要拆解就能直接看到内部活塞、连杆、曲轴的配合状态，做教学演示的时候可以直观展示活塞上止点、下止点的位置，以及曲柄转角与活塞位移的对应关系。曲轴采用了整体式的双平衡块设计，平衡块的配重位置刚好对应曲柄销的对侧，能够抵消活塞连杆组往复运动产生的一阶惯性力，降低运转过程中的振动，这也是小排量单缸动力常用的平衡方案，结构简单可靠，不需要额外加装平衡轴就能满足低转速工况下的振动控制要求。

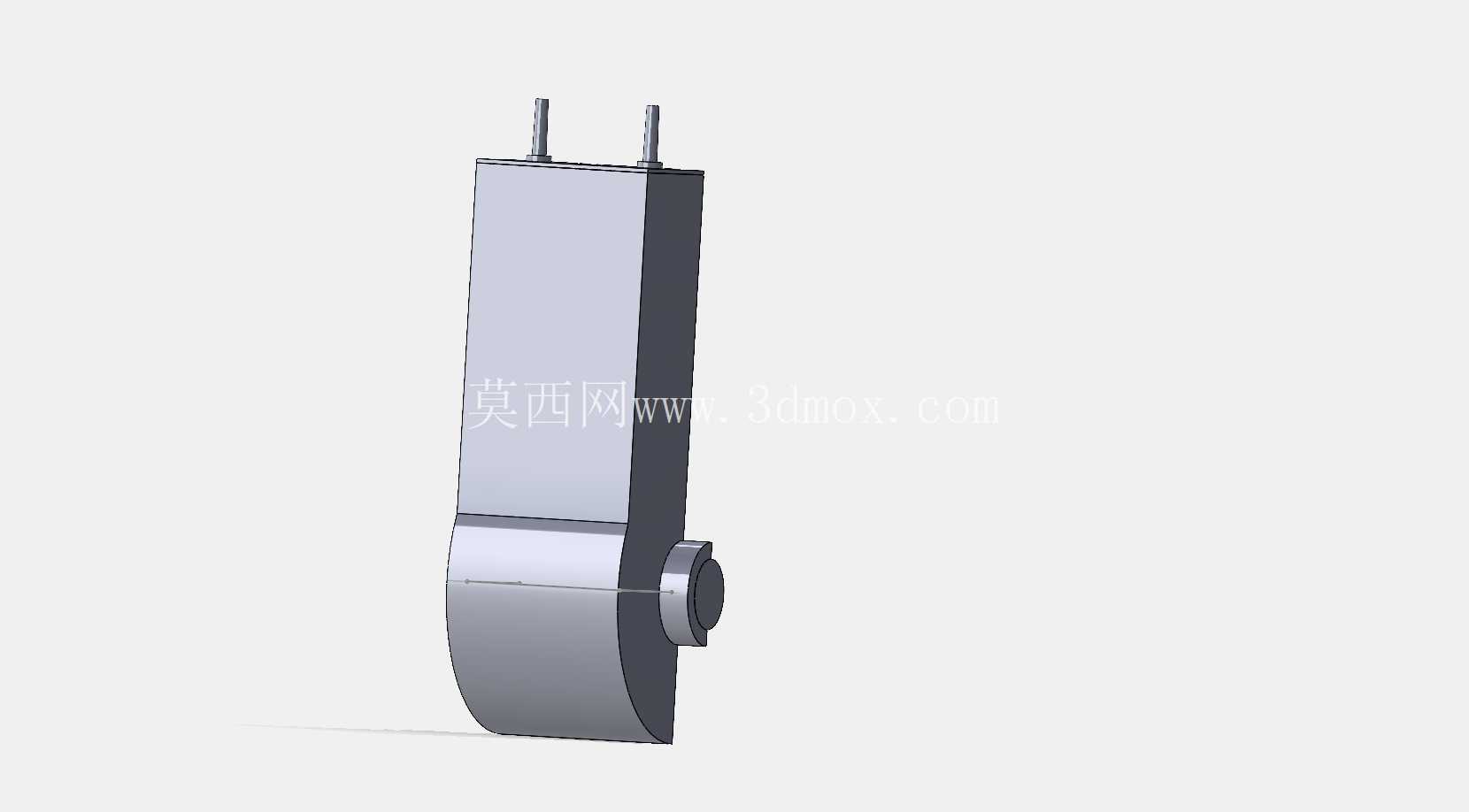

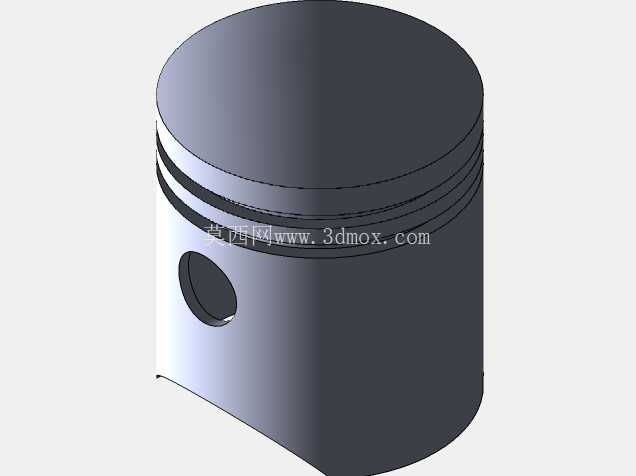

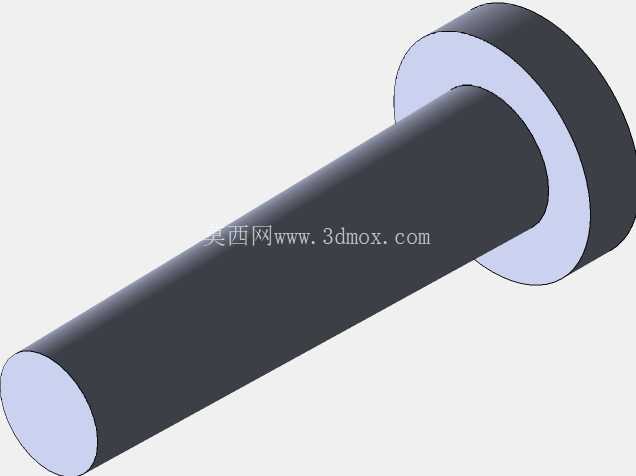

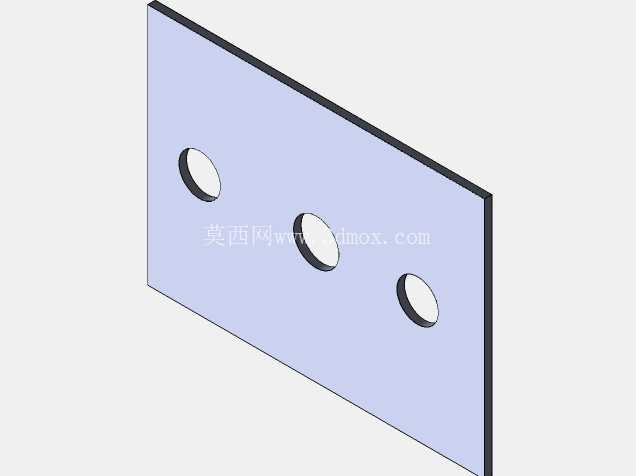

关于安装边界与外形尺寸，这套结构的整体外轮廓为立式长方体构型，底部曲轴的两个主轴颈同轴度公差控制在0.02mm以内，安装时可以通过主轴颈两端的轴段固定在支架或者测试台架上，缸体侧面没有突出的附属结构，整体横向占用空间较小，适合在桌面级的测试台或者教学展示架上安装固定。缸筒的内壁为光滑圆柱面，没有预留气环、油环的安装槽，属于原理验证级的简化设计，如果要做实际的燃烧动力改装，可以在活塞上追加环槽结构，配合对应的密封环实现缸内密封。顶部的两个安装柱为同轴光杆结构，中心距与常规小型单缸发动机的缸盖安装孔距匹配，后续拓展缸盖组件时不需要重新打孔调整位置，直接通过紧固件连接即可。

在实际的工程应用中，这类基础结构也常被作为非标自动化设备里的往复驱动单元参考，比如小型冲压机构、计量泵的驱动端，都可以借鉴这套曲柄连杆活塞的运动逻辑，通过调整曲柄的偏心距来改变活塞的行程，调整曲轴的转速来改变往复运动的频率，适配不同的工况需求。整个结构的受力路径非常清晰，燃气压力或者外部驱动压力作用在活塞顶面，通过连杆传递到曲轴的曲柄销，最终转化为曲轴的扭矩输出，每个受力部件的载荷方向、大小变化规律都和常规活塞动力完全一致，用来做有限元受力分析、运动学仿真的基础模型也非常合适，能够帮助设计人员快速验证不同转速、不同载荷下的部件应力分布，优化部件的结构强度，避免出现应力集中导致的部件断裂问题。
