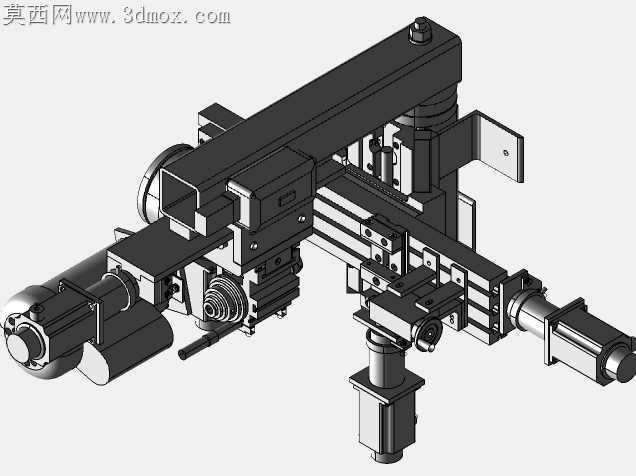

泰格小型数控铣床传动进给结构

小型数控铣床在精密小件加工场景里，最容易被忽略的隐患是进给轴悬臂过长带来的震颤问题，这款泰格铣床的结构设计刚好针对这一加工痛点做了针对性的布局调整。横向进给的丝杠副没有采用常见的悬空安装方式，而是把螺母座直接嵌在滑枕的加强筋位置，配合两侧的线性导轨分担切削时的径向载荷，就算用小直径立铣刀做0.02mm切深的精铣，刀头传到滑台的振动也能被导轨副快速卸掉，不会出现刀纹发颤的问题。

Z轴的配重结构没有照搬大型机床的重锤设计，而是把主轴电机的安装座做了偏心配重处理，电机外壳刚好和Z轴滑台的重心重合，省去了额外配重块带来的空间占用，垂直方向快速移动时不会出现下坠窜动，断电时主轴也能靠导轨的阻尼保持位置，不会出现砸刀的风险。主轴端的传动带轮做了内凹的卸荷槽，皮带张紧时的拉力不会直接作用在主轴轴承上，长时间高速运转也不会出现轴承过热抱死的情况，换皮带的时候不用拆解主轴密封件，松开张紧轮的锁紧螺钉就能直接操作，日常维护的效率比同规格机型高不少。

各轴的限位开关安装座都做了腰型孔调节设计，现场调试行程的时候不用重新打孔攻丝，松开固定螺钉就能微调触发位置，适配不同长度的工装夹具时不用额外做安装支架。切削液管路的走线槽直接集成在床身的铸件侧壁上，不会像外置管路那样被切屑刮破，管路转弯处都做了圆角过渡，切削液回流的时候不会在拐角处堆积铁屑造成堵塞。

电气走线的拖链安装位置刚好避开了滑台的全行程范围，就算X轴走到极限位置，拖链的弯曲半径也不会小于线缆的最小弯折要求，长时间往复移动不会出现线芯折断的问题。各连接面的定位销都做了排气槽设计，装配的时候销孔里的空气能顺利排出，不会因为空气憋压导致定位销装不到位，装配公差能稳定控制在0.01mm以内，反复拆装也不会影响定位精度。
