袖珍台式五轴数控运动总成结构

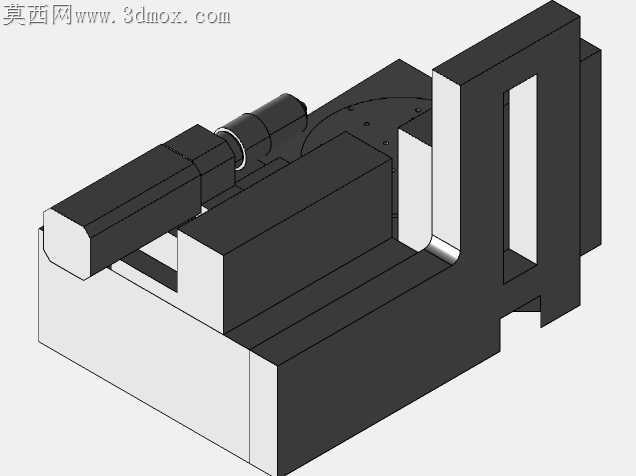

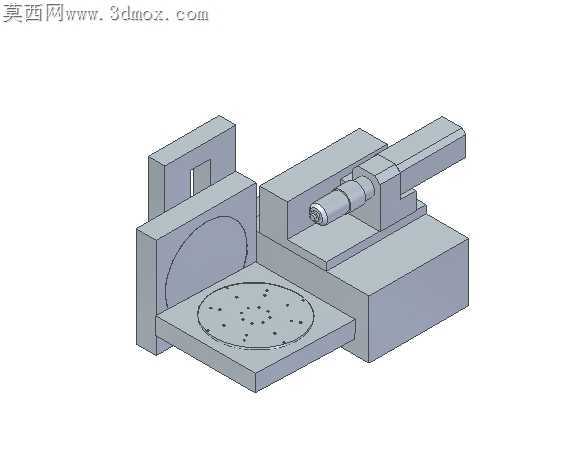

小型桌面级数控设备的落地，最先要解决的是常规大尺寸机床的空间占用与小零件加工精度不匹配的矛盾，这套袖珍五轴运动结构在布局上做了很务实的取舍。回转工作台没有沿用大型五轴机的悬伸摆头结构，而是把圆形转台直接嵌在下层滑移基座的平面上，转台盘面的安装孔位做了等距环形排布，既兼顾小尺寸工件的装夹通用性，也把转台自身的转动惯量压到最低，适配小功率伺服的输出扭矩范围，不会出现小电机带不动重载转台的卡顿问题。横向进给的主轴滑座没有做悬空外伸的长导轨设计，而是把滑座的支撑块直接贴合在基座的侧立面上，导轨的安装面和基座一体铣出，省去了额外拼接导轨座带来的装配累积误差，滑座的行程刚好覆盖转台的全部加工范围，没有多余的空程段，能把桌面设备有限的安装空间利用率拉到最高。后侧的立式支撑壁没有做多余的减重镂空，只在壁面中间开了窄长的观察槽，既可以观察后侧走线的排布状态，也能保证支撑壁的刚性，避免主轴高速切削时壁面产生共振振纹。主轴安装座的同轴度定位止口做了小间隙公差配合，装配时不需要反复打表找正，只要把止口卡入滑座的定位槽就能保证主轴轴线和转台中心的位置精度，降低了小设备的装配调试难度。转台下方的滑移导轨采用了窄幅矩形导轨，比同规格的线轨抗切削颤振能力更强，加工铝件、塑料这类软质小零件时，不会因为切削力的微小波动让台面产生窜动。整套结构没有刻意追求复杂的多轴联动外观，所有运动部件的布局都围绕小空间内的加工稳定性做调整，没有多余的装饰性结构，每个凸台、每个安装面的设置都对应实际装配、加工的需求，哪怕是固定导轨的沉头孔位置，都特意避开了滑座运动的极限位置，不会出现螺栓头和运动部件刮蹭的隐患。主轴侧的防护凸台刚好罩住丝杠的外露段，能阻挡加工产生的细切屑落入丝杠滚道，减少日常维护的清理频次，很适合桌面场景下的小批量零件加工、数控教学实训使用，不需要太大的安装空间，就能实现五轴联动的基础加工功能，结构上的细节取舍完全贴合小型设备的使用场景，没有照搬大型机床的结构设计做无效缩放。
