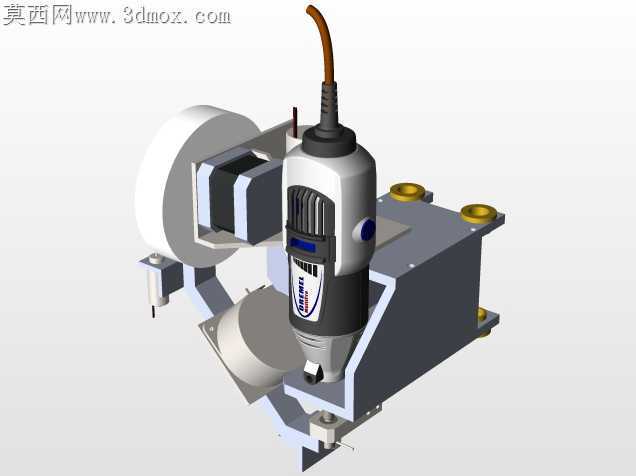

带步进控制与自制换刀器的德雷梅尔磨坊结构

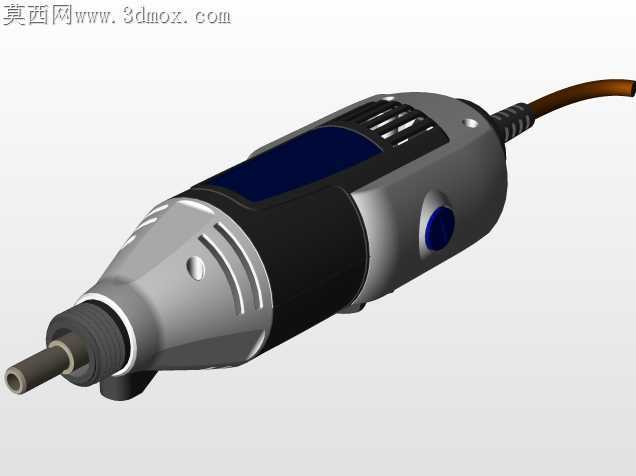

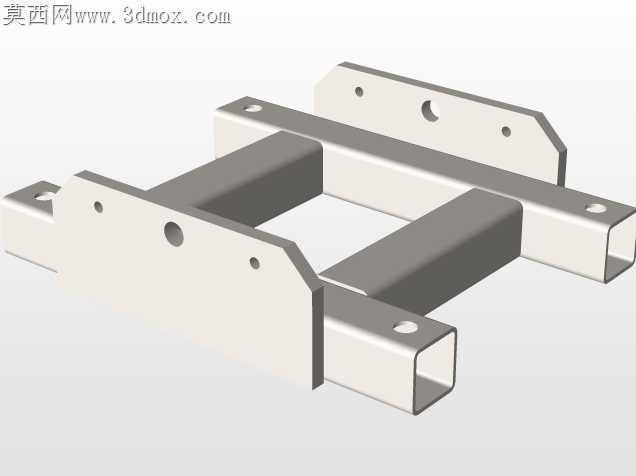

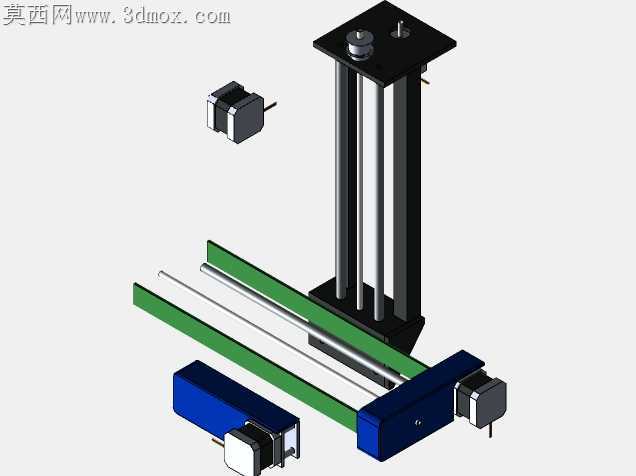

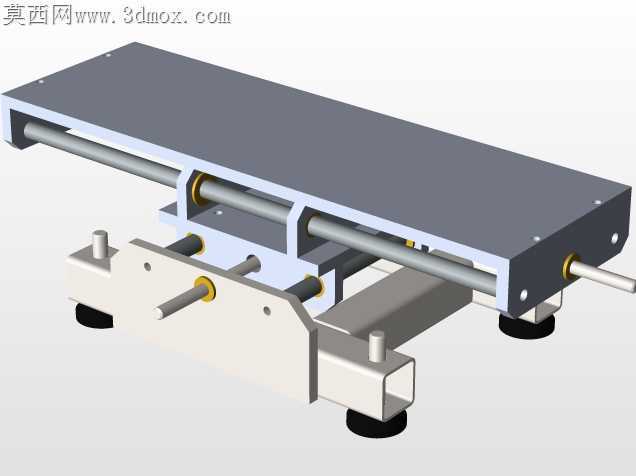

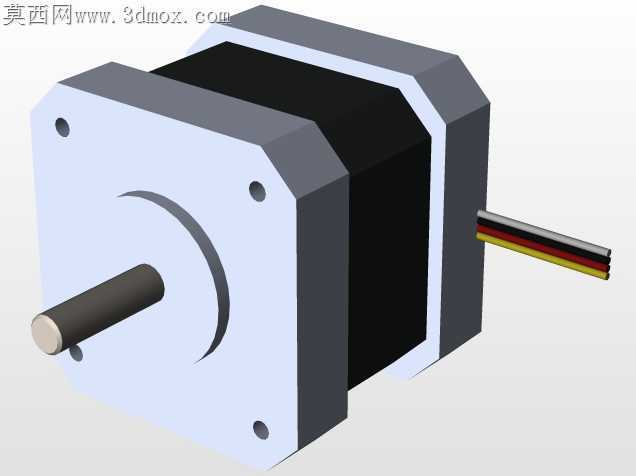

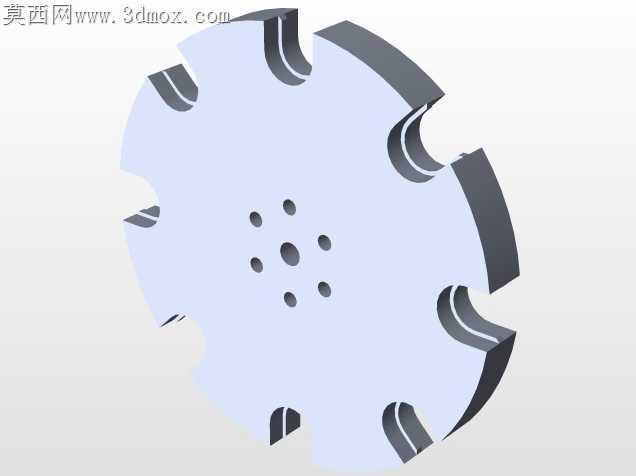

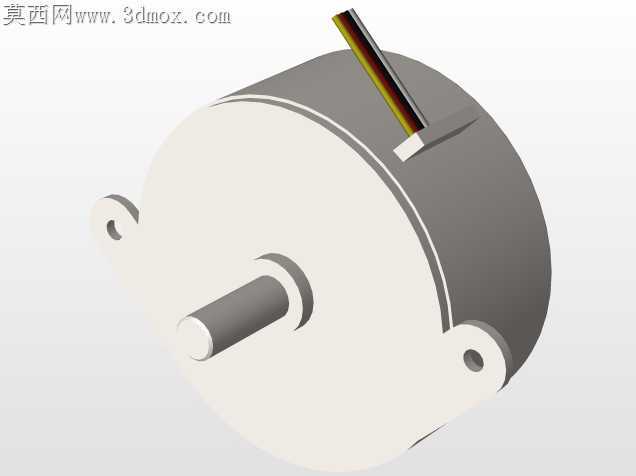

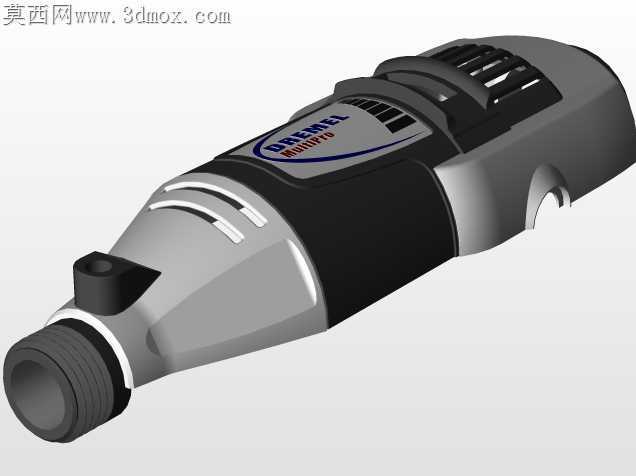

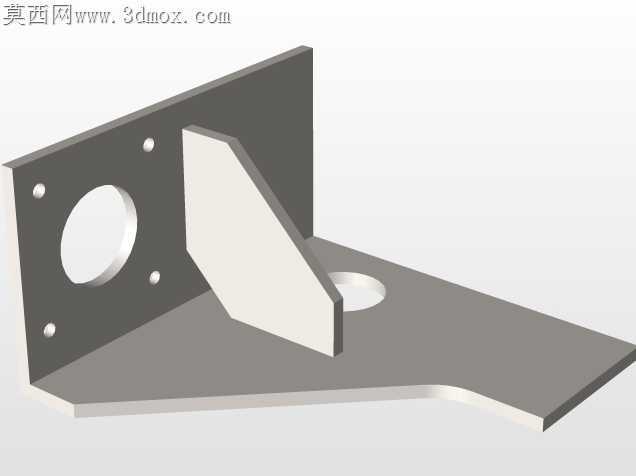

小型桌面磨铣设备在日常精密小件加工场景里，常碰到进给精度不足、换刀流程繁琐的痛点，这套升级后的磨坊结构，正是瞄准这些实际加工中的堵点做了针对性的结构调整。Z轴升降部分采用双光杆导向搭配单丝杆传动的布局，光杆与安装座的配合公差控制在0.02mm以内，既避免升降过程中出现偏摆卡顿，也能承载磨头工作时的径向切削力，不会因为长时间加工出现导向间隙变大的问题。XY轴的线性导轨直接固定在加厚的安装底板上，导轨安装面做了铣平处理，平行度公差控制在0.01mm/100mm范围内，步进电机通过联轴器直接和传动丝杆连接，省去了多余的传动环节，反向间隙能控制在极小的范围内，走刀时不会出现丢步导致的加工尺寸偏差。自制换刀器的结构没有采用复杂的气动或液压夹紧方案，而是用弹性卡爪搭配顶紧螺丝的机械结构，换刀时只需要松开顶紧螺丝就能快速更换不同规格的磨头、铣刀，卡爪的内孔做了和刀具柄部匹配的精度处理，装夹后刀具的径向跳动量能控制在0.01mm以内，完全满足小件精密加工的精度要求。步进电机的安装座做了一体化的加强设计，电机和传动部件的连接位置预留了调整间隙，后期维护时不需要拆解整个轴系就能调整传动预紧力，日常保养的难度大幅降低。走线位置都预留了专用的走线槽，所有运动部件的走线都不会和传动结构产生干涉，设备长时间往复运动也不会出现线缆磨损的问题。底板边缘预留了T型槽安装位，加工时可以快速固定不同规格的工装夹具，不需要额外打孔改装，适配不同形状小件的装夹需求。磨头安装座的位置做了散热结构设计，长时间高速磨削产生的热量能通过安装座快速散出，不会因为热量堆积导致磨头精度下降。整套结构没有冗余的设计部件，所有零件都兼顾了加工难度和装配精度，普通的机加工车间就能完成所有零件的加工制作，不需要特殊的加工设备，装配时只需要按照导向结构的定位依次组装，不需要复杂的调试就能达到设计的精度要求，不管是个人DIY做小件精密加工，还是作为实训设备让学员理解小型数控设备的传动逻辑，都能完全适配实际使用需求，加工铝件、塑料件甚至软金属件时，进给平稳，换刀顺畅，不会出现普通小型磨床常见的振动大、精度保持性差的问题。
