四轮带轮架复古火炮玩具结构设计

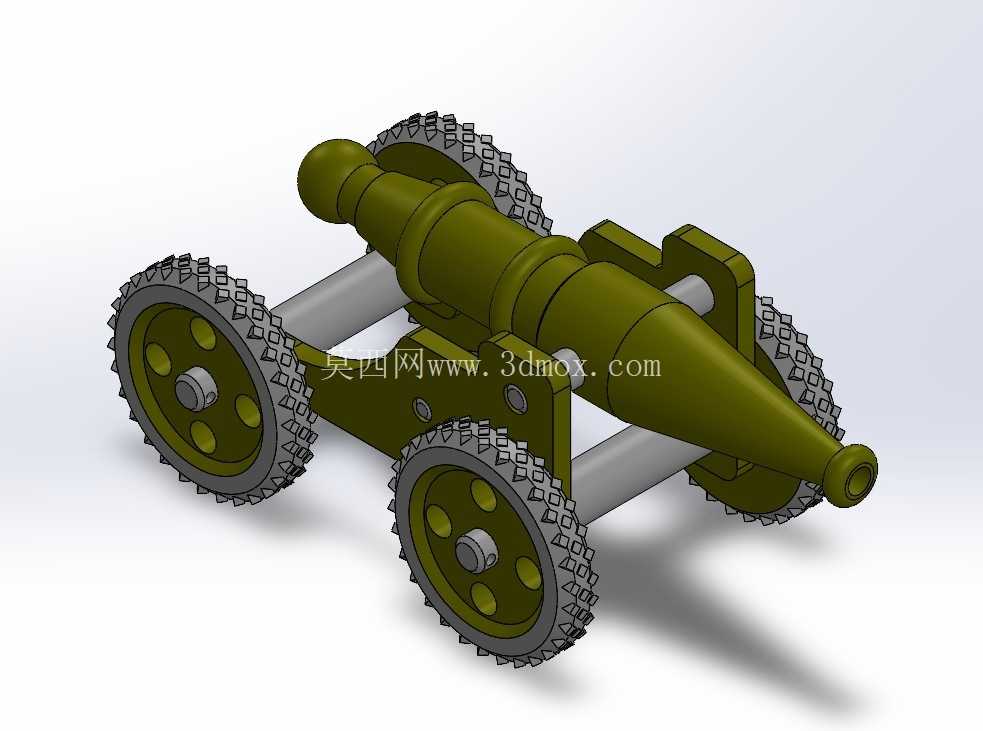

　　炮身与车架的连接位置设计了两个同轴的固定耳片，耳片上预留了与支撑轴配合的通孔，装配时支撑轴直接穿过耳片孔位，两端延伸出车架部分作为轮组的安装轴，这种贯穿式轴结构不需要额外设计紧固件，依靠轴与孔的过盈配合即可完成固定，装配流程简单，也能保证炮身与车架的连接强度，日常把玩挪动时不会出现炮身松脱晃动的问题。轮组部分一共设计了四个行走轮，前后轮轴距保持一致，左右轮距大于炮身最大直径，保证整体放置时的稳定性，不会出现侧翻问题。该模型还原了老式轮式火炮的经典结构，整体采用对称式布局，核心由炮身主体、轮组支撑轴、车架固定架三大部分组成，可直接用于桌面摆件制作、3D打印拼装玩具开发，也可作为复古场景搭建的配套道具使用。从结构设计逻辑来看，炮身采用分段式变径结构，从尾部的球形堵头位置开始，依次过渡到药室段、坡膛段、炮口段，每一段的直径变化都做了圆角过渡处理，既还原了老式铸铁火炮的厚重质感，也避免了3D打印过程中出现应力集中导致的层间开裂问题。

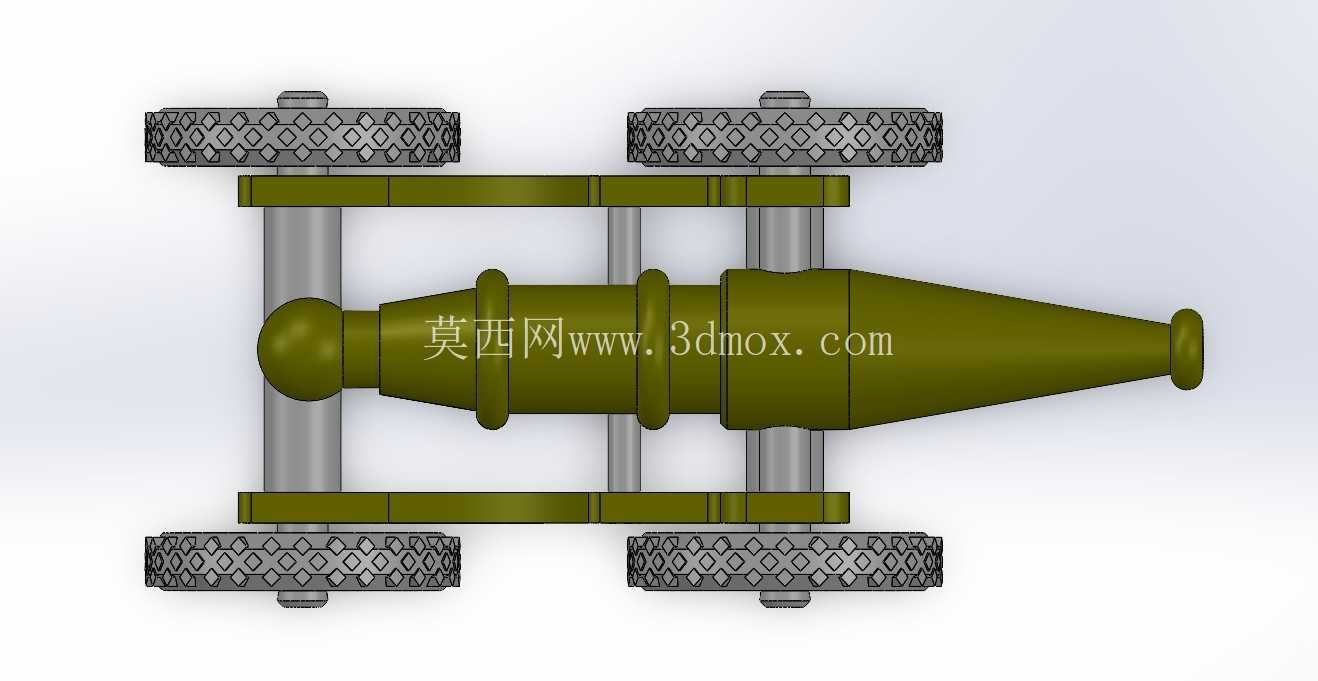

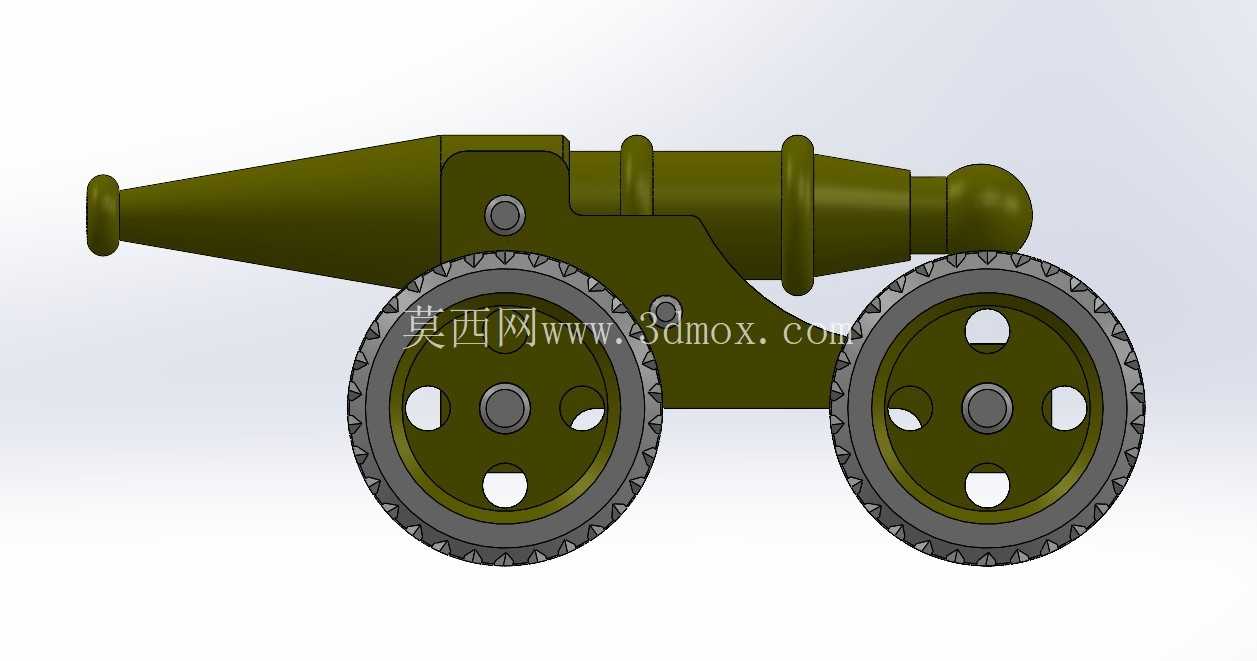

　　轮面做了仿越野胎的齿状凸起纹理，既提升了模型的细节质感，也能增加轮面与接触面的摩擦力，推动模型移动时不会出现打滑空转的情况；轮心位置设计了凸起的轴套结构，轴套内径与支撑轴外径匹配，装配后轮组可以绕支撑轴自由转动，模拟真实火炮的拖行移动状态。车架部分采用两块平行的侧板结构，侧板上预留了支撑轴的安装槽位，前后两根支撑轴分别卡入对应槽位后，侧板与轴之间形成稳定的框架结构，不需要额外添加横梁即可保证车架的整体刚性，这种简化的框架结构既降低了建模的复杂度，也减少了3D打印时的支撑用量，打印完成后不需要做大量的支撑去除工作，降低后处理难度。

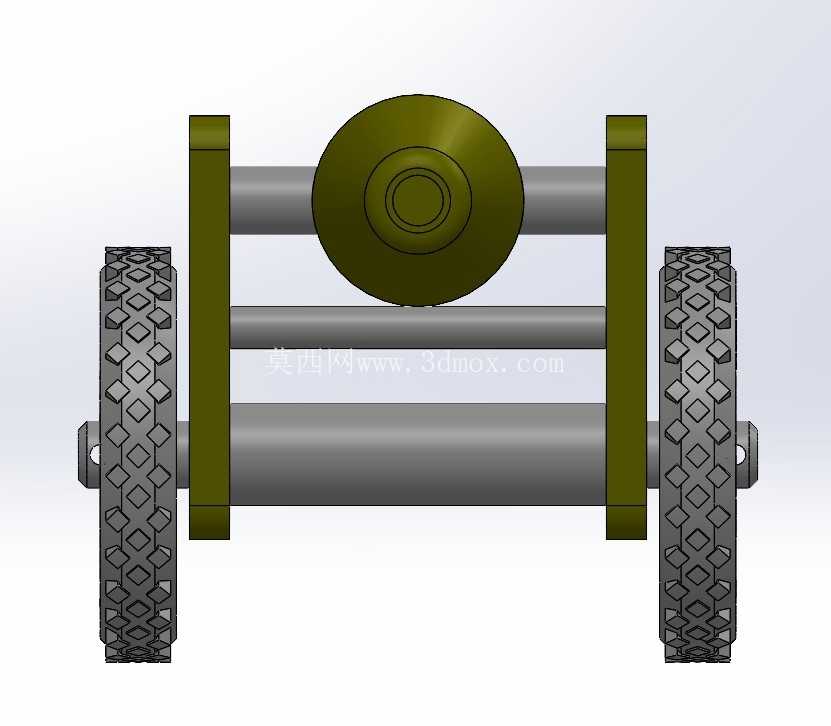

　　从安装边界来看，模型整体的最大外轮廓由四个轮子的最外侧边缘决定，放置时只需要预留出略大于轮距与轴距的平面即可，炮身的俯仰角度为固定值，炮口朝向斜上方，摆放时不需要额外调整角度即可呈现出最佳的展示效果。在实际应用场景中，该模型既可以作为3D打印的入门拼装模型，所有零件都可以采用FDM工艺打印，不需要高精度的光固化设备即可获得较好的表面效果，零件总数少，拼装难度低，适合新手练习装配与后期上色；也可以等比例放大后作为主题展馆的陈列道具，或者作为文创周边的设计原型，通过更换炮身的纹理细节、调整轮组的样式，可以衍生出不同年代、不同用途的火炮类模型产品。

　　设计过程中特意将所有零件的壁厚都控制在1.5mm以上，避免打印时出现薄壁破损的问题，所有的棱角位置都做了0.3mm的圆角处理，既提升了模型的手感，不会出现划手的问题，也能避免打印过程中尖角位置出现翘边变形。轮组与轴的配合间隙控制在0.2mm，既保证轮组可以灵活转动，也不会出现间隙过大导致轮组晃动的问题；炮身耳片与轴的配合采用过盈0.1mm的设计，装配时只需要轻微用力即可将轴压入耳片孔位，装配完成后炮身不会随意转动，保持固定的展示角度。
