多款3D打印婴童挂饰玩具结构设计

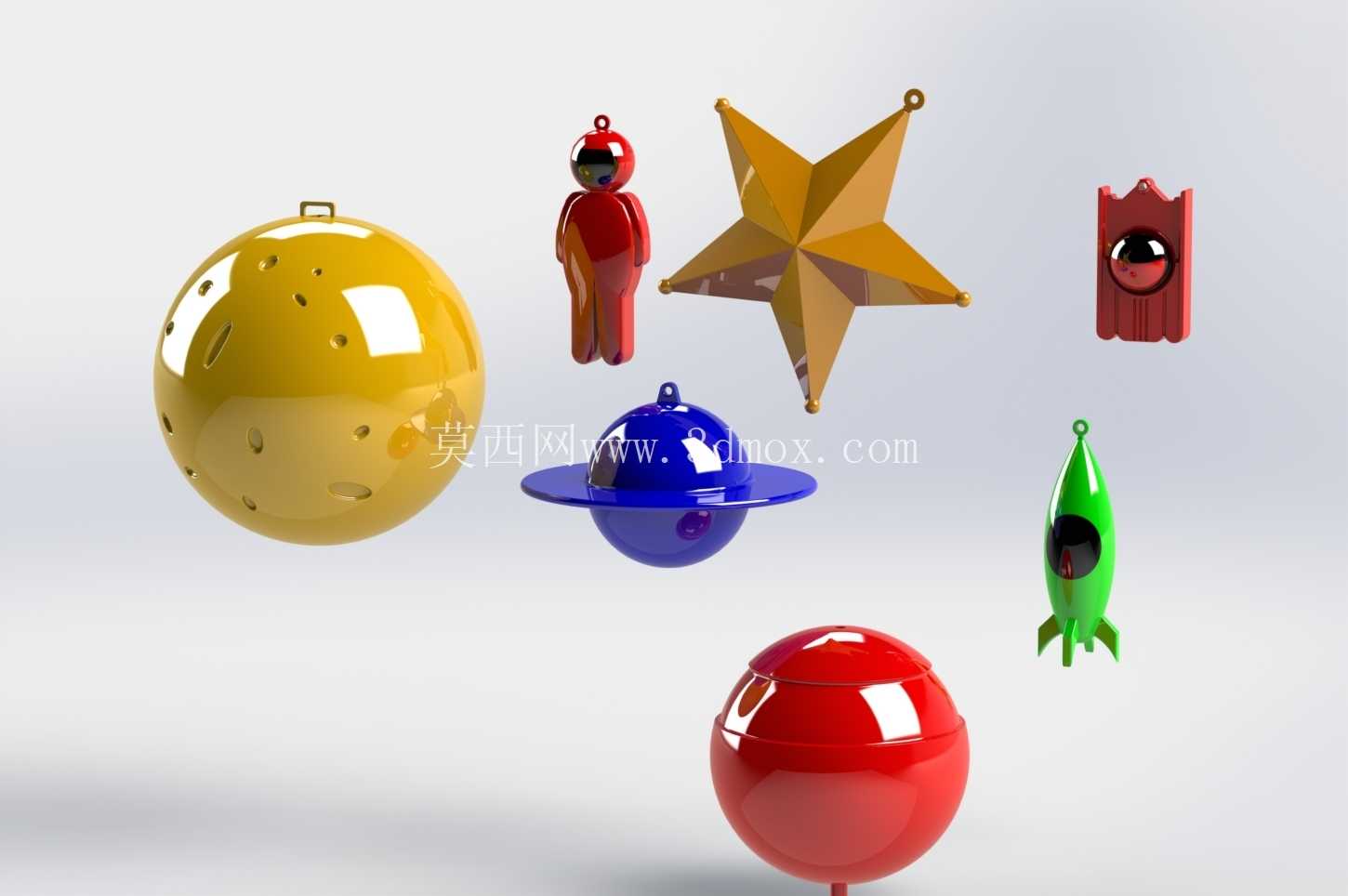

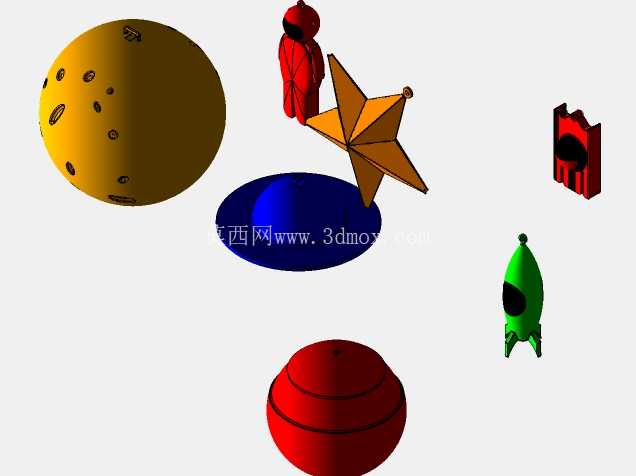

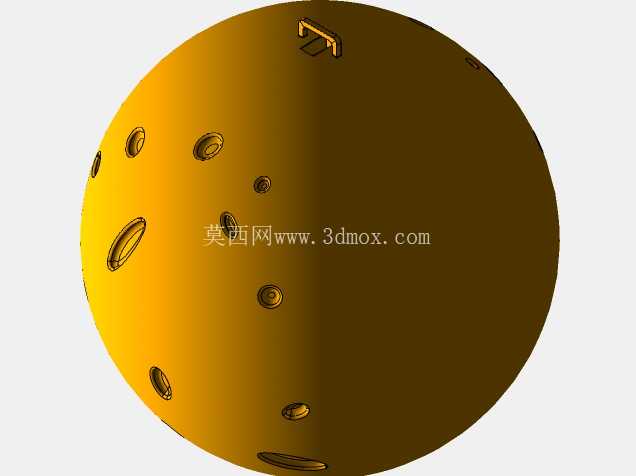

　　本次设计的多款婴童挂饰类玩具，核心适配熔融沉积型光固化3D打印工艺的生产需求，可直接用于桌面级3D打印设备的小批量定制生产，也可作为失蜡铸造的母模，用于金属材质小挂饰的精密铸造生产，覆盖文创周边定制、婴童启蒙教具、节日装饰挂件等多个应用场景。整套设计包含球形摇铃、人形公仔、立体五角星、飞碟造型件、火箭造型件、卡通面具挂饰、红球形摆件共七款独立造型，所有零件均做了一体化结构设计，无需额外装配即可直接打印成型，大幅降低后续组装工序的人力成本。设计过程中优先考虑3D打印的成型特性，所有外表面均做了R0.5以上的圆角过渡，避免尖锐棱角带来的打印层纹堆积问题，同时消除婴童使用过程中的划伤风险，符合玩具类产品的安全设计要求。每款造型的顶部均预留了直径2mm的一体化挂孔结构，挂孔与主体结构做了加厚过渡处理，经受力校核可承受5kg以内的静态拉力，满足挂绳、钥匙扣、装饰挂链的安装使用需求，挂孔位置经过重心配平计算，悬挂时可保持造型正向垂直，不会出现倾斜偏转的情况。球形摇铃的设计预留了内部封闭空腔，打印时可在空腔内放置直径8mm的金属钢珠，打印完成后即可形成摇铃发声结构，空腔壁厚设置为1.2mm，既保证打印过程中不会出现漏料塌腔，也能让钢珠碰撞的声音清晰传出，同时避免薄壁结构容易碎裂的问题。

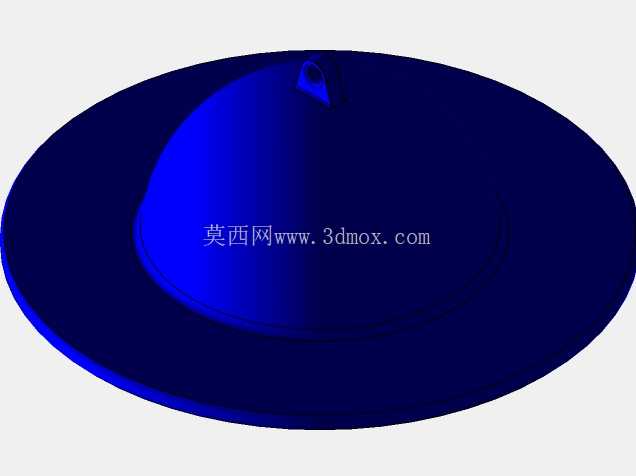

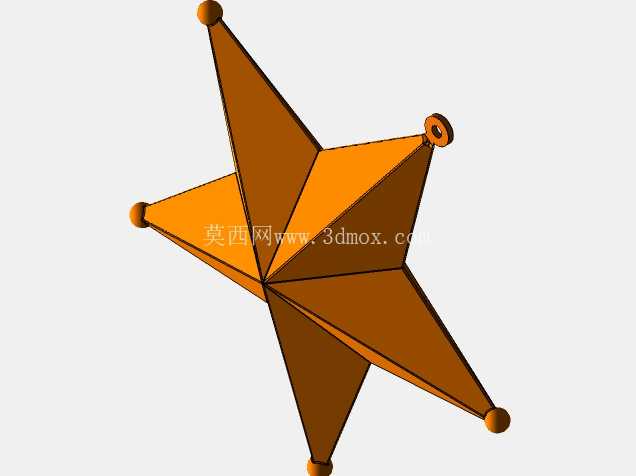

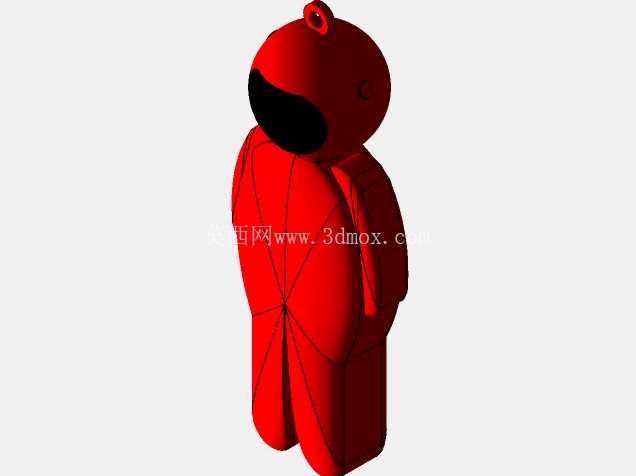

　　人形公仔采用圆润化的曲面造型，肢体部分与主体做了一体化连接，没有细小的突出易断结构，整体壁厚均匀控制在1.5mm，打印时无需添加额外支撑即可顺利成型，减少后期支撑去除的打磨工作量。立体五角星采用多面折边结构，折边处做了0.3mm的倒角处理，避免打印时折角位置出现应力集中导致的翘边变形，每个折面的倾斜角度均设置为45度以上，适配FDM打印的自支撑角度要求，无需添加内部支撑即可完成打印。飞碟造型件采用上下对称的曲面结构，顶部的小挂环与主体一体化成型，边缘的圆盘结构厚度设置为1mm，保证结构强度的同时减少打印耗材的使用量。

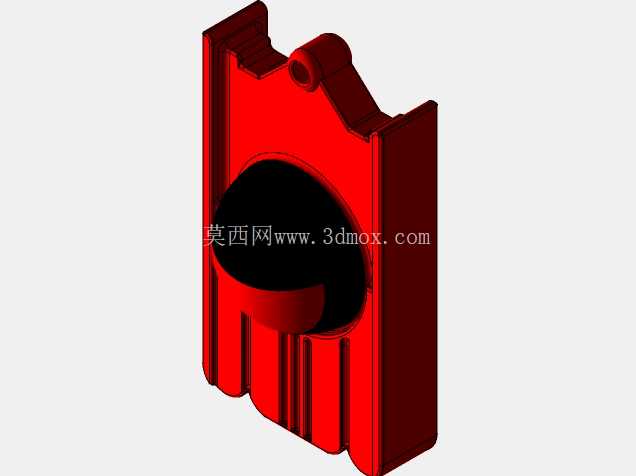

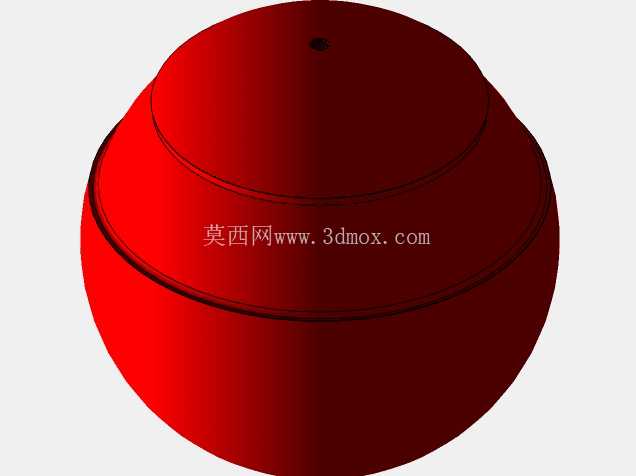

　　火箭造型件做了尾翼与主体的一体化连接，尾翼厚度设置为2mm，避免打印过程中尾翼出现弯折变形，头部的视窗位置做了内凹0.5mm的结构设计，可直接填充不同颜色的耗材形成分色效果，无需后期涂装。卡通面具挂饰采用扁平化的曲面设计，眼部位置做了镂空结构，镂空边缘做了圆角过渡，整体厚度设置为2mm，打印时可平放成型，成型精度高且不易变形。红球形摆件采用上下半球扣合的一体化结构，中间的合模线位置做了0.2mm的浅凹槽设计，打印后可直接作为分色参考线，方便进行后期的涂色处理，球体表面光滑无凸起，打印后仅需简单打磨即可获得光亮的表面效果。

　　所有造型的安装边界均控制在50mm50mm80mm的尺寸范围内，可适配绝大多数桌面级3D打印机的成型平台尺寸，一次打印可同时排布2-3件不同造型，提高打印平台的利用率。设计过程中对所有零件的壁厚做了均匀化处理，避免出现壁厚突变导致的打印收缩变形问题，所有内凹结构均做了拔模角度处理，即使采用PLA、ABS、光敏树脂等不同的3D打印耗材，都能顺利完成脱模成型，不会出现结构卡滞的问题。针对失蜡铸造的应用场景，所有造型均避免了封闭空腔的设计（除摇铃的预留发声空腔外），铸造时可顺利排出型腔内的气体，避免出现铸造气孔缺陷，零件的壁厚均匀性也符合精密铸造的工艺要求，不会出现局部壁厚过大导致的缩松问题。整套设计的结构冗余度控制在合理范围内，在保证结构强度满足日常使用需求的前提下，尽可能减少耗材的使用量，降低单件产品的打印成本，同时兼顾造型的美观性与实用性，既可以作为婴童的启蒙玩具使用，也可以作为装饰挂饰、文创周边进行小批量生产。
