桌面式相机镜头组件结构设计方案

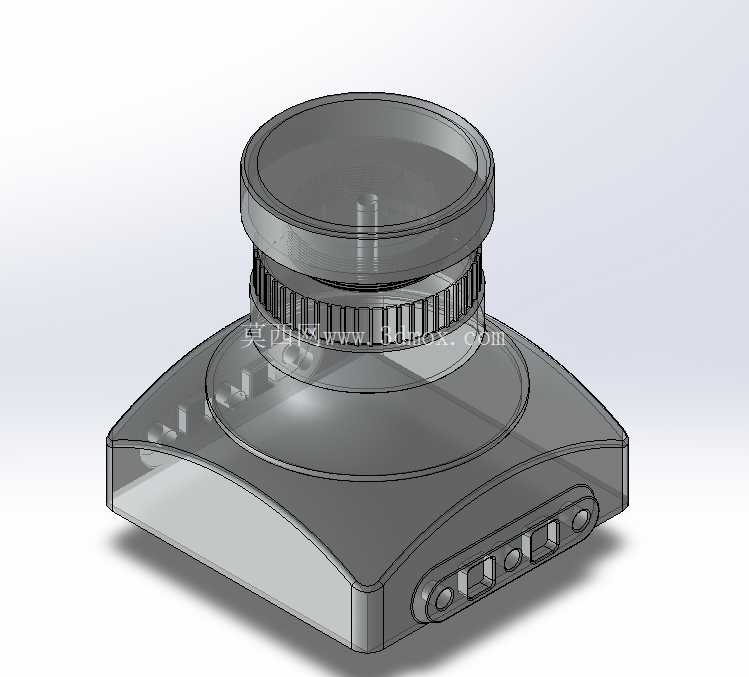

　　该结构件为桌面式视觉采集设备的镜头与机身衔接组件，主要面向桌面固定场景的图像采集需求，常见于桌面直播、小型物件扫描、工位视觉检测、近距离文档拍摄等应用场景，承担镜头承载、光路防护、机身接口衔接的核心作用。从结构布局来看，组件整体分为上部镜头安装段、中部调焦衔接段、下部机身底座段三个功能分区，上部镜头安装段采用环形薄壁结构，内壁预留标准光学镜头安装止口，可适配常规口径的定焦镜头，止口位置设计有同轴度定位基准，保证镜头光轴与底座安装面的垂直度控制在工业视觉设备的常规公差范围内，避免成像出现边缘虚焦、画面倾斜的问题。

　　中部调焦衔接段外侧设计有周向滚花纹理，该结构并非装饰用途，是为手动调焦操作预留的摩擦力接触面，滚花的齿距、齿深均按照手动操作的施力习惯设计，既保证旋转调焦时不会出现打滑，也不会因为齿形过于尖锐划伤操作人员手指，该段内部预留调焦行程空腔，可容纳镜头调焦时的前后移动空间，同时设计有周向限位结构，避免调焦时镜头组件出现周向转动偏移光轴。下部底座段采用方形圆角的壳体结构，底座的底面为安装基准面，平面度按照常规数码产品的装配要求设计，可直接贴合桌面放置，也可通过预留的安装孔位固定在支架、工装台面上；底座侧面排布有功能接口，从结构形态可区分出数据传输接口、电源接口、功能按键的安装位，接口位置的加强筋结构直接与底座内部的安装柱一体成型，可避免频繁插拔接口时造成壳体开裂，提升结构耐用性。

　　设计过程中优先考虑了光学组件的装配同轴度要求，所有与镜头配合的定位面均以底座安装面为统一基准，在三维建模阶段就完成了装配公差的累积校核，避免生产装配时出现光轴偏移的问题；壳体的壁厚按照注塑成型的工艺要求做了均匀化处理，所有转角位置均做了圆角过渡，既减少注塑过程中的应力集中问题，也避免锐边造成的装配划伤。组件的整体外形尺寸适配桌面放置的空间需求，底座的方形轮廓可保证放置时的稳定性，不会因为镜头段的重量出现前倾侧翻，上部镜头段的外径尺寸匹配常规桌面相机的镜头比例，不会出现头重脚轻的视觉与结构问题；安装边界方面，底座底面的安装孔位按照通用支架的安装孔距设计，可兼容市面多数桌面相机支架、悬臂支架的安装规格，无需额外定制转接件即可完成固定。

　　结构细节上，镜头段与底座段的衔接位置做了阶梯式止口配合，既可以提升上下壳体的装配定位精度，也可以减少外部灰尘从装配缝隙进入设备内部，对光学元件造成污染；侧面接口的位置距离底座底面预留了足够的插拔操作空间，插入数据线、电源线时不会被桌面遮挡，无需抬起设备即可完成接线操作。该结构的设计没有采用冗余的装饰性结构，所有外部形态均服务于功能需求，滚花段服务于手动调焦操作，圆角过渡服务于成型工艺与使用安全，接口加强筋服务于结构耐用性，基准面设计服务于装配精度控制，完全围绕桌面视觉采集设备的实际使用需求做结构优化，可直接作为同类产品的结构设计参考，也可用于铸造模具开发的原型参照，在建模阶段已经完成了拔模角度、壁厚均匀性的工艺校核，可直接对接后续的模具开发流程，减少二次改模的成本。
