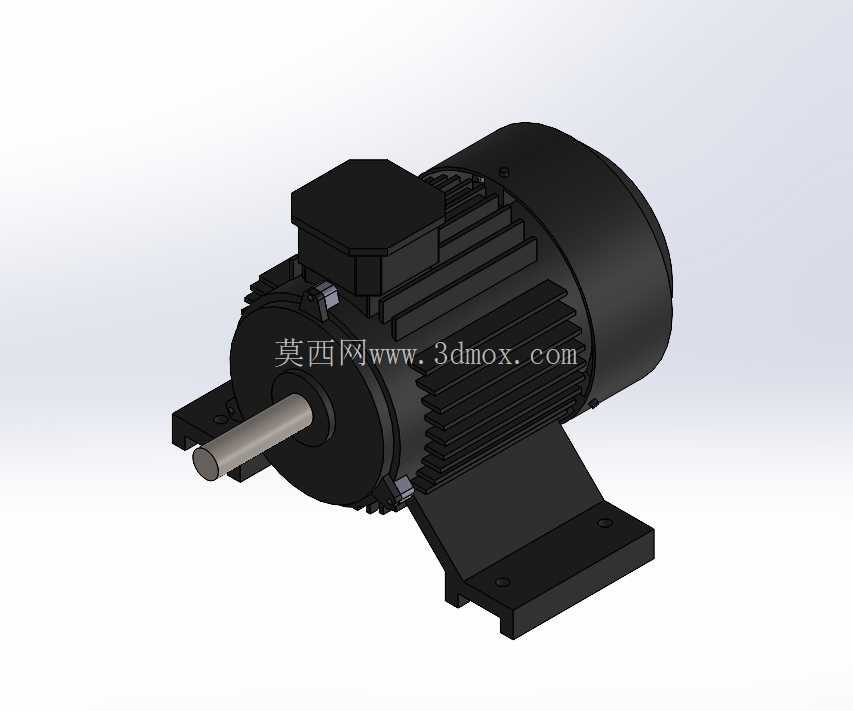

带卧式安装底座的标准旋转轴电机结构

这款带旋转输出轴的标准电机，是民用场景与小型工业生产场景里覆盖度极高的动力输出部件，日常接触到的小型输送线、家用加工机具、小型风机水泵、民用机电设备里，几乎都能见到同结构电机的身影。从结构设计逻辑来看，整机采用卧式底脚安装的经典布局，底部一体冲压成型的安装底座带有两个对称的长圆形安装孔，安装时可根据机架的实际孔位偏差做小范围的位置调整，降低机架加工的公差要求，适配不同加工精度的安装场景，安装孔的孔径匹配行业通用的M8-M10规格安装螺栓，无需额外定制连接件即可完成固定。机身的散热壳体采用轴向平行筋条设计，筋条沿电机轴向均匀排布，既可以通过增加壳体外表面积提升自然对流散热效率，也能在壳体压铸成型时提升结构刚性，减少电机运行时的壳体共振，降低运转噪音，筋条的高度与间距经过匹配设计，既不会因为筋条过密导致积灰难以清理，也不会因为筋条间距过大损失散热面积，适配多粉尘的小型加工车间使用场景。顶部的接线盒采用凸起式方形结构，接线腔内部预留足够的接线操作空间，方便现场电工完成电源线缆的压接与固定，接线盒的朝向可根据安装现场的走线方向做90度旋转调整，适配从设备左侧、右侧或者顶部走线的不同布线需求，避免线缆过度弯折导致的绝缘层破损风险。前端伸出的旋转输出轴采用标准圆柱轴设计，轴伸长度与直径匹配通用的联轴器、带轮、链轮安装尺寸，轴端带有标准的键槽，可通过平键传递扭矩，避免带轮或者联轴器在重载启动时出现打滑空转的问题，轴的表面做了防锈处理，长期存放也不会出现锈蚀导致的连接件拆卸困难。前端盖与后端盖采用止口定位结构，与机身壳体的配合公差控制在合理范围，既保证内部转子的同轴度，减少运转时的径向跳动，也方便后期维护时的拆卸与重新装配，端盖上的轴承室尺寸匹配标准深沟球轴承，轴承损坏时可直接采购同型号标准件更换，无需定制非标配件，降低后期维护成本。从安装边界来看，整机的轴向总长度从轴端端面到后端盖外端面控制在适配小型设备安装空间的范围，径向最大尺寸为散热筋的外圆直径，安装时预留10mm左右的周边散热空间即可满足长期运行的散热需求，底部安装面到轴中心的高度符合行业通用的中心高尺寸标准，可直接替换同机座号的其他同规格电机，无需调整设备的安装机架结构。在实际选型使用时，这类电机常作为小型设备的核心动力源，搭配不同的传动部件可实现不同的功能：搭配V带轮可驱动小型木工台锯、砂轮机这类需要高速旋转的加工设备，搭配齿轮减速机可降低输出转速提升扭矩，驱动小型输送线、食品加工机械这类需要大扭矩低转速的设备，搭配联轴器直连可驱动小型水泵、风机这类负载与电机轴同轴布置的设备。建模过程中对各个配合面的公差做了对应还原，安装底座的平面度、轴伸的圆柱度、端盖止口的同轴度都按照实际加工的公差等级做了设定，可直接用于设备的整机装配干涉检查，模拟电机安装后与周边部件的位置关系，避免实际装配时出现部件干涉的问题，也可用于机电类专业的教学演示，帮助初学者理解电机的基本结构组成与安装对接方式。
