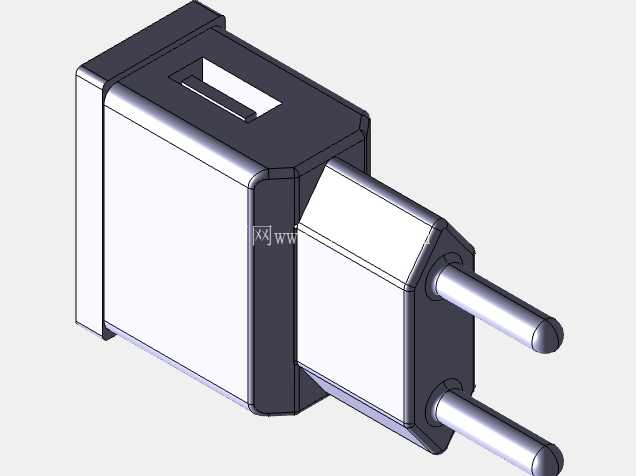

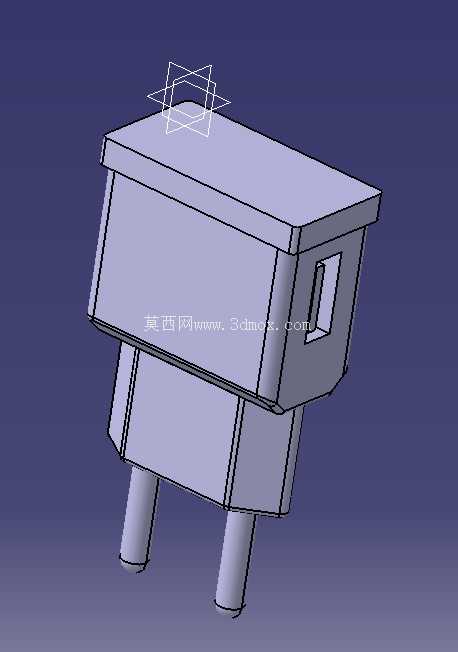

三星款两脚插墙式电源充电器结构设计

日常接触的消费电子供电配件里，插墙式充电器是覆盖场景最广的品类之一，从手机、小型数码外设到部分便携小家电，都依赖这类部件完成市电到低压直流的转换，这款两脚插墙式充电器的结构设计，完全围绕民用消费电子的实际使用需求展开，没有冗余的结构设计，所有特征都服务于装配、使用与安全防护的核心要求。先看插脚部分的设计，两个平行布置的金属插脚采用对称式布局，插脚的伸出长度、中心间距完全符合国内民用插座的通用尺寸规范，插脚根部与壳体的衔接位置做了加厚的凸台结构，这个细节是为了分散插脚插拔时的受力，避免长期插拔后插脚松动、根部壳体开裂，插脚嵌入壳体内部的部分设计了卡位凸棱，和内部的塑胶骨架过盈配合后，不需要额外打胶就能保证插脚的抗扭转强度，满足日常插拔时的受力要求。壳体部分采用上下扣合的分体式结构，上壳和下壳的分型面选在壳体侧面的转角位置，这个位置选得很巧妙，既不会在外观面留下明显的合模线影响观感，也能让上下壳的扣合位有足够的搭接深度，扣合后配合缝隙可以控制在0.1mm以内，既可以防止日常使用时灰尘、泼溅的水从缝隙进入内部，也不需要额外增加超声焊接工序就能满足壳体的连接强度，适合大批量冲压配套的壳体生产工艺。壳体侧面预留的USB输出接口开口，位置选在插脚垂直方向的侧面，插墙使用时接口朝向水平方向，插充电线时不会因为线材自重拉扯接口，接口周围的壳体做了0.2mm的内凹沉台，和USB母座的金属外壳贴合后，可以避免母座长期受插拔力出现松动移位，同时沉台结构也能抵消壳体注塑成型时的微小形变，保证母座安装位置的平整度。整体外形采用圆角过渡的长方体造型，没有尖锐的棱角，一方面是避免插墙使用时棱角磕碰划伤，另一方面圆角结构可以提升壳体冲压成型时的材料流动性，减少成型缺陷，壳体的整体厚度控制在合理范围，内部预留的空间刚好可以容纳AC-DC转换电路板、高压滤波电容、变压器等核心元器件，没有多余的空间浪费，既控制了整体体积，不会占用插排上相邻的插座位置，也能给内部元器件留出足够的散热间隙，避免长期满载工作时热量堆积。从安装边界来看，两个插脚的中心距、插脚直径、伸出长度都严格匹配国标插座的尺寸要求，插脚端面做了小圆角导向，插入插座时不需要刻意对准就能顺利插合，插入后插脚和插座铜片的接触长度足够，不会因为接触面积过小导致接触电阻过大发热。壳体的外表面没有多余的凸起结构，整体最大轮廓尺寸控制在合理区间，即使在多联插排上使用，也不会遮挡旁边的插座位，适配绝大多数民用墙面插座、排插的安装空间。内部的骨架结构设计时，在对应电路板固定孔的位置做了一体化的塑胶柱，电路板装配时直接通过螺丝固定在塑胶柱上，不需要额外增加固定支架，既减少了零件数量，也能让电路板和壳体之间保持均匀的间隙，避免电路板上的元器件和壳体内壁直接接触造成磨损，同时塑胶柱的高度经过精确计算，装配后电路板刚好处于壳体内部的中心位置，高压侧和低压侧的元器件到壳体内壁的爬电距离满足安规要求，不需要额外增加绝缘片就能满足安全规范。插脚和内部电路板的连接采用硬连接方式，插脚尾部直接和电路板上的焊盘焊接，减少了额外的连接导线，既提升了生产装配效率，也避免了导线焊接不良导致的接触故障，焊接位置周围的壳体做了挡墙结构，防止焊接时的焊锡渣飞溅到其他元器件位置造成短路。这类充电器的使用场景覆盖家庭、办公、公共场所等绝大多数有市电插座的区域，设计时所有的结构细节都围绕高可靠性、易装配、小体积的核心目标，没有为了外观牺牲结构强度，也没有为了强度过度增加体积，在满足安规要求的前提下，把结构效率做到了比较高的水平，对于同类消费电子供电配件的结构设计有不错的参考价值，尤其是壳体分型面的选择、插脚固定结构的设计、内部元器件的布局方式，都可以直接复用在同功率等级的插墙式适配器设计中，减少重复设计的工作量。
