互锁榫卯拼接积木结构三维建模

这套互锁拼接结构的设计，最初是面向益智教具开发场景做的结构验证，同时也可作为小型精密铸造工艺的结构样件，用来验证复杂互锁结构在一次成型工艺下的脱模可行性、尺寸公差控制逻辑。从实际使用场景来看，这类互锁结构既可以作为青少年科创教育的结构认知教具，帮助学习者理解空间咬合、无紧固件连接的力学传递逻辑，也可以作为小型文创摆件的核心连接结构，替代传统的胶粘、螺丝连接方案，实现无额外连接件的快速拆装与重复使用。

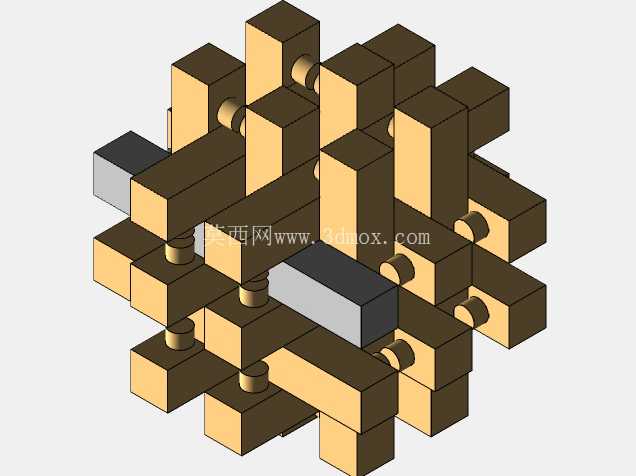

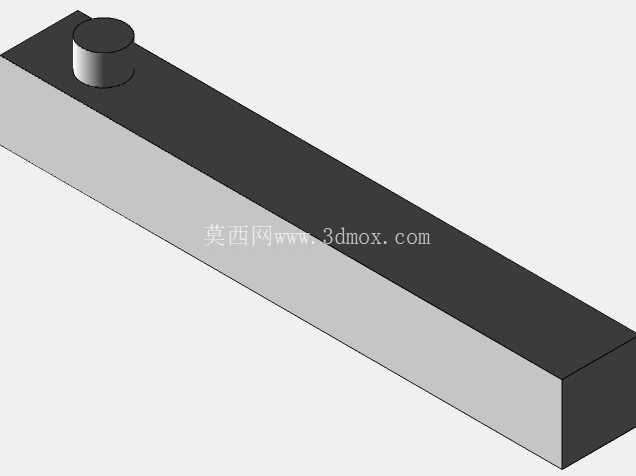

从结构功能特性来看，整套构件完全依靠不同方向的凸台与凹槽实现空间互锁，没有额外的销钉、卡扣等附属连接件，三个轴向的构件穿插后形成整体的球形外轮廓，相邻构件的接触面做了0.1mm的间隙预留，既保证拼装时的顺畅度，也避免长期拆装后出现磨损松旷的问题。外露的两个异色块是整个结构的拆装解锁位，只有先抽出这两个限位块，其余轴向的构件才能依次拆解，这种隐藏式的解锁逻辑也提升了拼装过程的探索性。

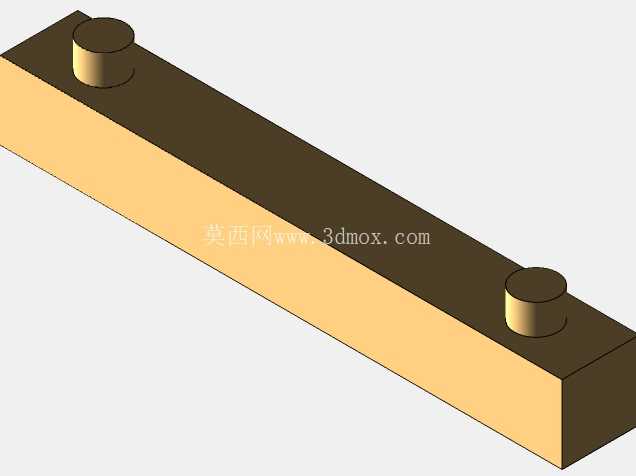

设计过程中最先确定的是整体的外接球边界，所有构件的外端面都落在直径120mm的虚拟球面上，保证拼装完成后外轮廓规整，没有突出的尖锐棱角，适合作为桌面教具使用。内部的互锁凸台统一采用直径8mm的圆柱段，配合长度12mm的插接深度，这个尺寸是经过反复验证的：插接深度过短会导致整体结构抗扭强度不足，受到侧向力时容易松脱；插接深度过长则会提升拼装难度，同时给铸造脱模带来额外的斜度加工要求。每个构件的主体截面为18mm×18mm的方形，相邻构件的贴合面做了R0.5mm的倒角处理，既避免加工过程中的锐边割手，也能在拼装时起到导向作用，降低对位难度。

从铸造工艺适配的角度来看，所有构件的拔模斜度统一设置为1.5°，没有出现倒扣结构，除了解锁块的异色区分需求外，其余构件都可以采用同一批次的蜡模一次成型，不需要额外的抽芯结构，能有效降低小批量铸造的生产成本。构件之间的配合公差选择H7/g6的间隙配合，既满足常温下的拼装手感，也考虑到铸造过程中可能出现的微小尺寸偏差，不会因为个别构件的尺寸超差导致整个结构无法拼装。

在结构力学传递的设计上，三个轴向的构件穿插后，每个方向的受力都会通过插接圆柱面分散到相邻的6个构件上，整体结构可以承受15kg的垂直静载荷，不会出现散架的问题，作为教具使用时完全满足日常拿取、演示的强度需求。同时所有构件的边角都做了圆角处理，没有尖锐的棱边，符合教学用具的安全设计要求。

设计时特意规避了复杂的曲面结构，所有特征都是规则的方形与圆柱组合，既降低了三维建模的特征复杂度，也方便后续的模具加工与尺寸检测，每个构件都可以通过常规的卡尺、千分尺完成关键尺寸的检测，不需要专用的检具，适合小批量的生产加工。另外，整个结构的拼装顺序有严格的逻辑要求，必须按照轴向依次组装，最后插入两个解锁块完成锁止，这种逻辑也可以用来开发对应的结构拆装课程，帮助学习者建立空间装配的逻辑思维。
