多接口集成式铸造模流道分配模架结构

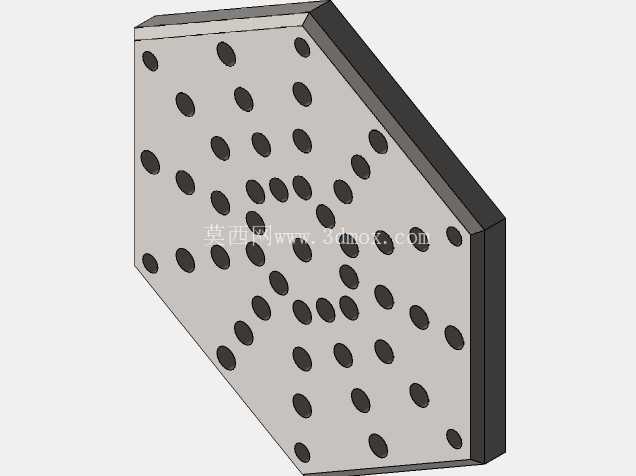

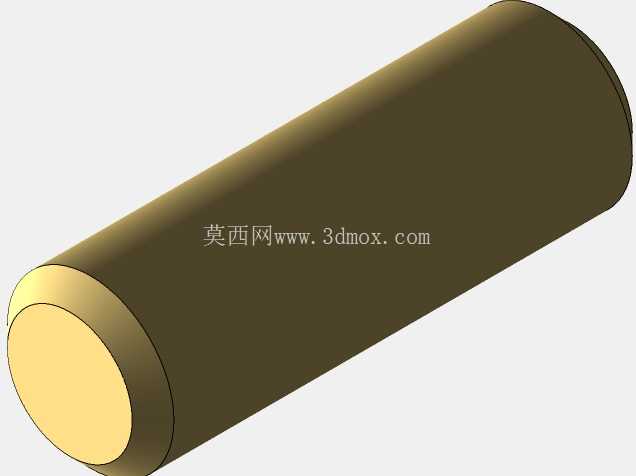

　　设计这类模架的时候，首先要确定合模面的平面度公差，整个六边形的合模基准面平面度需要控制在0.02mm以内，不然合模后会出现飞边超标，甚至跑火的安全隐患；周向均匀分布的定位销孔，采用基孔制配合H7/h6，销孔的位置度公差不超过0.015mm，保证上下模反复开合后的定位精度不会因为长期冲击出现偏移。模架上的金色定位镶件，是采用耐磨铜合金制作的导向耐磨点，因为上下模合模时的初始接触冲击力会集中在周向点位，用铜合金镶件代替整面的耐磨板，既能降低加工成本，也能在出现磨损后单独更换镶件，不需要对整个模架进行二次铣削加工，减少维修停机时间。在中小批量有色合金铸件的量产场景里，这类集成多接口的模架结构，承担着分流熔融金属、保证合模精度、对接外设管路的核心作用，区别于单腔直浇道简易模具，它的结构设计直接决定了多腔铸件的成型一致性与生产节拍稳定性。从实际生产的适配场景看，这类模架多用于小型精密铸件的重力铸造或者低压铸造工位，侧面伸出的多组接头，分别对应抽芯机构的冷却回路、排气通道以及辅助顶出的气路接口，不需要在模架外部额外布设分散的管路支架，能大幅减少工位周边的管线杂乱问题，降低日常维护时管路接错的概率。

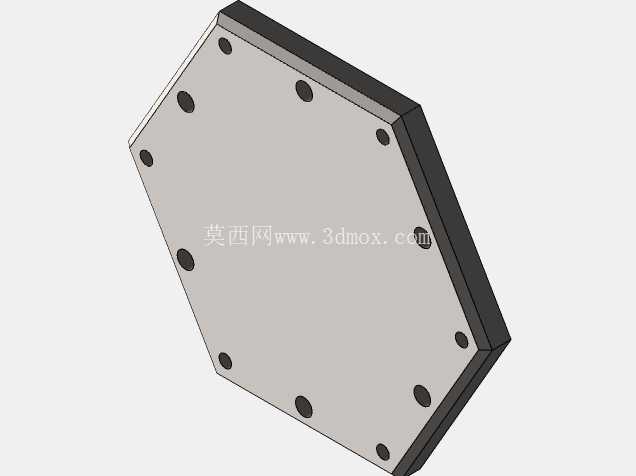

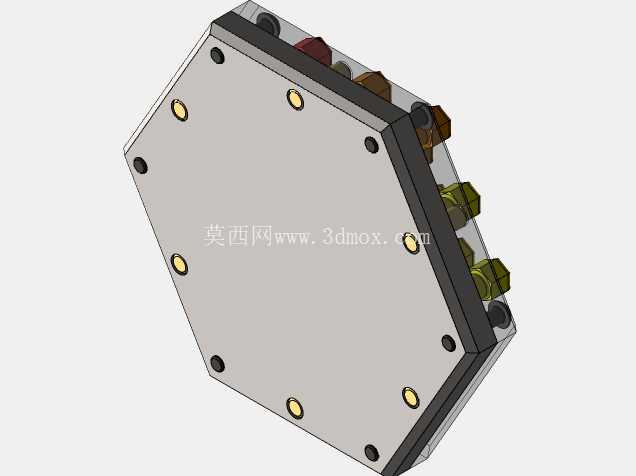

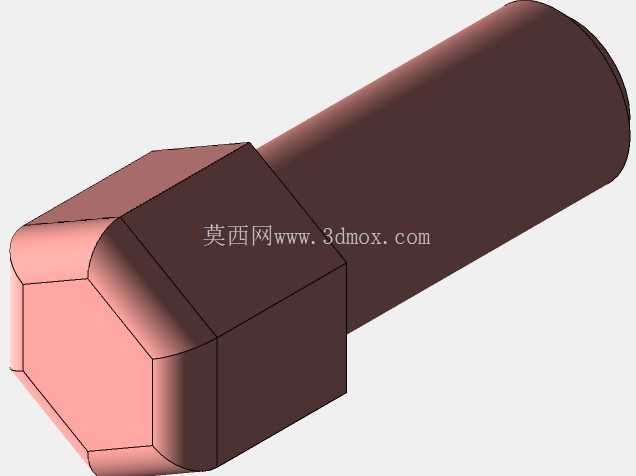

　　侧面伸出的多组六角接头，在布局的时候特意错开了模架的起吊孔位与锁模螺栓的操作空间，每个接头的轴线都与模架侧面保持垂直，外接管路时不需要额外调整接头角度，扳手操作空间预留了至少15mm的间隙，现场装配时可以直接用标准开口扳手完成锁紧，不需要定制专用工具。模架的整体外形采用切角六边形设计，不是常规的矩形结构，核心原因是对应的铸件型腔是周向均匀分布的六组，六边形的外形可以让每个型腔到浇口套的距离保持一致，熔融金属从中心浇口注入后，能以近乎相同的填充速度到达各个型腔，避免部分型腔填充不足、部分型腔过烧的问题，同时切角后的外形也能减少模架整体的重量，相比同外接圆直径的矩形模架，重量能降低18%左右，起吊和换模时的操作难度更低。

　　安装边界方面，这类模架适配的设备工作台T型槽间距是120mm，模架底部预留的四个装夹槽位置正好对应标准T型槽的位置，不需要额外加装过渡垫板，直接用T型螺栓就能完成固定，模架合模后的总厚度控制在180mm，适配常规300吨级铸造机的开模行程，不需要对设备的拉杆间距进行调整，换模时能直接推入工位完成定位。内部的流道设计采用了等截面积分流结构，从中心主浇道到每个分支浇道的截面积递减比例控制在1:1.2，避免金属液在分流过程中出现卷气问题，每个分支流道的末端都设计了宽度5mm的排气槽，排气槽深度控制在0.15mm，既能保证型腔内的空气顺利排出，又不会让熔融金属渗入槽内形成飞边。

　　在冷却回路的布局上，每个接口对应的冷却水道距离型腔表面的距离保持在12mm，水道直径8mm，冷却水在回路中的流速控制在1.2m/s，保证铸件凝固时各个部位的冷却速度均匀，减少铸件因为冷却不均出现的内应力变形问题。锁模螺栓的排布采用周向均匀分布的方式，每个螺栓的预紧力按照120N·m的扭矩控制，保证合模后整个分型面的锁紧力均匀，不会出现局部间隙过大的问题；螺栓孔采用沉头设计，沉头深度刚好覆盖螺栓头的高度，不会在模架表面突出结构，避免后续安装外设部件时出现干涉。这类模架在日常使用中，因为所有的管路接口都集成在模架侧面，换模时只需要统一插拔快插接头就能完成所有管路的对接，相比传统分散布管的模架，换模时间能缩短40%左右，非常适合多品种小批量的铸造生产场景，能有效提升设备的稼动率。
