苹果造型曲面铸造工艺实体结构设计

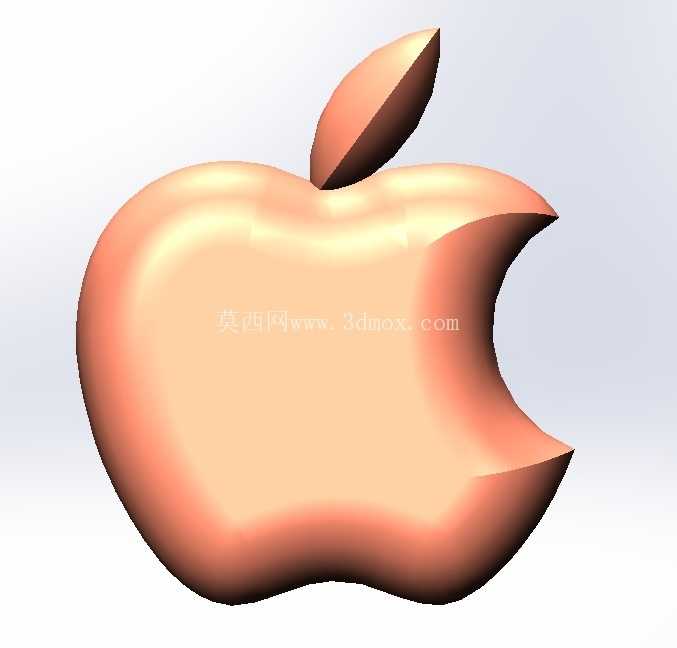

　　在文创产品衍生、品牌视觉落地、装饰构件批量生产的场景中，异形曲面类铸造件的结构设计一直是工艺端的难点，这类造型没有规则的分型基准，曲面过渡曲率连续变化，常规的二维制图无法完整传递曲面的空间形态，必须依托三维实体建模完成从外观造型到铸造工艺结构的全链路转化，本次的苹果造型铸造件设计，就是针对这类无规则自由曲面铸件的典型设计实践。从实际用途来看，该造型铸件可作为品牌线下门店的装饰嵌件、文创金属摆件的基体、定制化五金配饰的毛坯件，不同的应用场景对铸件的壁厚、圆角、拔模斜度的要求存在明显差异，建模过程中需要先锁定核心的外观曲面边界，再反向适配铸造工艺的可行性要求。

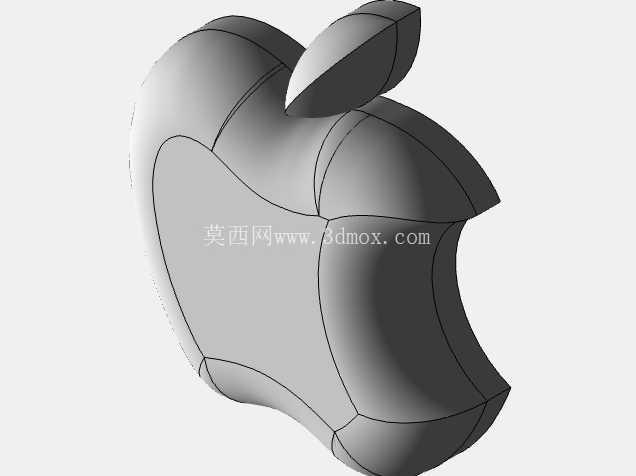

　　设计思路上没有直接从外观曲面开始堆砌特征，而是先拆解苹果造型的曲面构成：果身部分是多段不同曲率的G2连续曲面拼接，侧面的咬入缺口是曲面裁切后重新做的圆角过渡，顶部的果柄部分是独立的椭球拉伸后与果身做布尔合并，整个造型没有平直的基准面，这就给分型面的选择带来了不小的挑战。实际建模时先绘制了三个方向的轮廓控制线，在空间中调整控制点的权重，确保每一段曲面的曲率变化均匀，避免出现局部曲率过小导致的铸造应力集中，尤其是果身与果柄连接的位置，特意做了R3的内圆角过渡，防止铸件冷却过程中因为壁厚差过大产生缩孔缺陷。

　　外形尺寸的控制上，以果身最大横截面为尺寸基准，整体轮廓的长宽高比例严格匹配视觉造型的比例要求，安装边界的设计考虑了不同应用场景的适配性：如果作为装饰嵌件使用，果身底部预留了0.5mm的安装定位台，可直接嵌入预制的安装槽内；如果作为独立摆件使用，底部平面的平面度公差控制在0.1mm以内，放置时不会出现晃动。曲面分型的设计是整个建模过程的核心，由于整个造型是闭合的自由曲面，没有规则的分型线，需要沿着果身最大轮廓线做曲面延伸，将整个铸件分为上下两个模腔，延伸面的拔模斜度统一设置为1.5°，既保证起模时不会刮伤模腔表面，也不会因为斜度过大导致铸件尺寸偏差超出允许范围。壁厚设计上采用了均匀壁厚的思路，整个铸件的壁厚控制在3mm，局部连接位置的壁厚差不超过1mm，避免冷却过程中因为冷却速率不一致产生变形，果柄位置因为是独立的凸起结构，特意在内部做了掏空处理，减少局部的材料堆积，防止出现缩松缺陷。建模过程中还做了铸造工艺的模拟校验，检查整个造型是否存在倒扣结构，对于侧面咬入缺口位置的小范围倒扣，采用了局部镶块的结构来解决，不需要额外增加侧抽芯结构，尽可能简化模具的加工难度，降低后续的生产成本。

　　曲面的光顺性检查是异形铸件建模必不可少的环节，通过曲率分析工具逐段检查每一块曲面的曲率变化，确保没有出现曲面褶皱、曲率突变的问题，因为这类外观件对表面质量要求很高，任何曲面的微小缺陷都会在铸造后直接体现在铸件表面，后续的抛光处理很难完全修正。安装结构的设计没有破坏整体的外观曲面，所有的安装定位结构都设计在铸件的非外观面，也就是底部的平面位置，预留的安装孔采用了沉孔设计，安装后紧固件不会突出表面，保证外观面的完整性。对于铸造过程中容易出现的变形问题，建模时在果身的内表面增加了0.2mm的反变形量，抵消铸件冷却过程中因为收缩产生的内凹变形，保证最终成型后的铸件轮廓与设计造型一致。整个模型的特征构建完全遵循铸造工艺的逻辑，没有出现无法脱模的倒扣结构，没有壁厚突变的位置，所有的过渡圆角都符合铸造工艺的最小圆角要求，既保证了外观造型的还原度，也充分考虑了实际生产中的工艺可行性，不需要后续做大量的结构修改就可以直接用于模具的加工设计，对于同类型的自由曲面异形铸造件设计，也能提供明确的结构参考，帮助设计人员平衡外观造型需求与生产工艺限制之间的矛盾，减少从设计到生产环节的反复修改成本。
