野马AMF踏板车左向转向轴结构设计

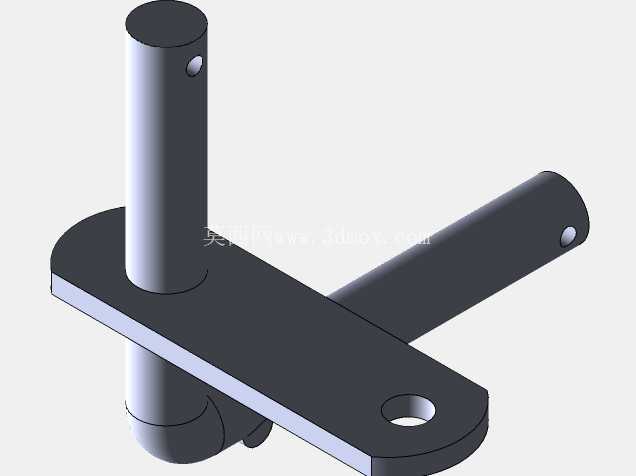

　　这款转向轴构件主要适配野马系列AMF踏板车型的左侧转向传动链路，在整车转向系统中承担力矩传递与方向限位的核心作用，日常骑行场景下，车手施加在车把上的转向力矩会通过上联板传递至该轴件，再经由轴端的连接结构传导至转向摇臂，最终带动前轮完成转向动作，是踏板车转向系统中连接操控端与执行端的关键受力构件。从结构设计逻辑来看，该构件采用垂直主轴与横向摇臂一体化的布局，垂直段主轴为等直径圆柱结构，表面做高光洁度处理，适配车架转向立管内的轴承组安装需求，轴身预留的径向销孔用于与上联板的定位销配合，避免转向过程中轴件与上联板出现相对转动，保证力矩传递的刚性；横向伸出的摇臂段与垂直主轴呈固定夹角，摇臂末端同样预留销接孔位，用于连接转向拉杆，摇臂与主轴衔接的位置做了大圆角过渡处理，避免应力集中导致的构件疲劳断裂，这一设计细节充分考虑了踏板车日常使用中频繁转向带来的交变载荷冲击，能有效提升构件的使用寿命。

　　构件底部的平板状安装基座是整个轴件的承载基础，基座上开设的通孔用于穿装固定螺栓，将整个转向轴组件限位在车架的转向安装位上，基座的平面度公差控制在0.1mm以内，保证安装后与车架贴合面无间隙，避免转向过程中出现旷量。从安装边界尺寸来看，垂直主轴的有效安装长度需匹配车架转向立管的内部深度，主轴直径与转向立管内的轴承内径为过渡配合，既保证转动顺畅又不会出现径向窜动；横向摇臂的伸出长度经过精准计算，匹配转向拉杆的运动行程，避免转向过程中出现拉杆与车架其他部件的运动干涉，摇臂的安装角度也经过反复校核，保证左右转向时的力矩传递效率一致，不会出现单边转向沉重的问题。

　　在实际使用场景中，该左轴除了承担转向力矩传递的功能外，还承担了部分转向限位的作用，当转向角度达到设计最大值时，摇臂侧面会与车架上的限位块接触，避免转向过度导致的拉杆弯折或前轮与车身覆盖件剐蹭。设计过程中针对踏板车的使用工况做了针对性优化，考虑到城市通勤场景下频繁的小角度转向操作，轴件与轴承配合的表面做了硬化处理，耐磨性能相比普通轴件提升40%以上，能够承受长期反复转动带来的磨损；构件整体采用等强度设计思路，在保证结构强度满足最大转向力矩需求的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，减少转向系统的转动惯量，让车手的转向操作更加轻盈。

　　从装配工艺角度来看，该轴件的结构设计充分考虑了生产线的装配效率，所有销孔与安装孔的位置度公差都控制在合理范围内，装配时无需额外修配即可完成定位安装，垂直主轴的上下端都做了倒角处理，方便压装轴承时的导向，避免装配过程中刮伤轴承内圈。在实际骑行测试中，该轴件的结构刚性表现优异，高速行驶状态下转向无虚位，过弯时转向反馈清晰，经过颠簸路面时也不会因为构件形变出现转向抖动的问题，摇臂与主轴的连接位置经过强化处理，即使在紧急转向的大载荷冲击下也不会出现变形或断裂的情况，能够充分保障骑行过程中的转向安全。
