迷你轮式伸缩臂玩具起重机结构设计

这款迷你轮式伸缩臂玩具起重设备，核心面向低龄儿童益智玩耍场景设计，同时也可作为铸造工艺教学的微缩教具使用，整体结构完全参照真实工程起重设备的运动逻辑做等比例简化，既保留了真实起重机的核心功能特征，又适配玩具类产品的安全与尺寸要求。从实际使用场景来看，该玩具可适配室内沙地、积木桌面、光滑地板等多种玩耍环境，轮式底盘的设计让设备具备灵活的移动能力，孩子可以通过推动底盘完成设备的位置转移，模拟真实工程场景中起重机转场作业的过程，伸缩臂结构可实现一定角度的俯仰与长度伸缩，臂端的吊具可搭配小型配重块完成轻量物件的起吊模拟，还原真实起重作业的操作逻辑，在玩耍过程中帮助孩子建立基础的工程结构认知。

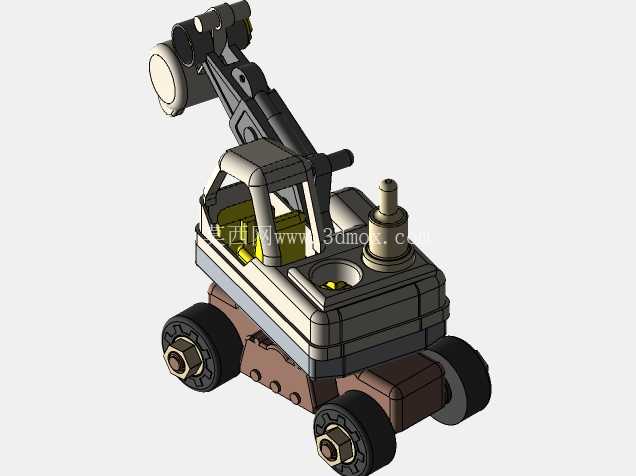

设计思路上，整体采用模块化拆分逻辑，将整机分为行走底盘、回转基座、伸缩臂架、操作舱、吊具组件五个独立模块，每个模块的连接结构都做了圆角钝化处理，避免尖锐边角带来的安全隐患，同时模块间的连接卡扣做了大公差适配，降低儿童拆装的难度，也适配铸造生产的脱模要求，减少模具抽芯的复杂结构，降低批量生产的工艺难度。底盘部分采用四轮布局，前后轮的轮距与轴距做了等比例缩放，轮体内部预留了标准六角轴的安装位，可直接适配通用玩具车轴零件，降低零件开模的成本，底盘上部的回转基座采用中心凸台定位，可实现360度水平回转，转动阻尼做了适中的调校，既不会因为过松导致臂架随意晃动，也不会因为过紧让儿童难以转动。

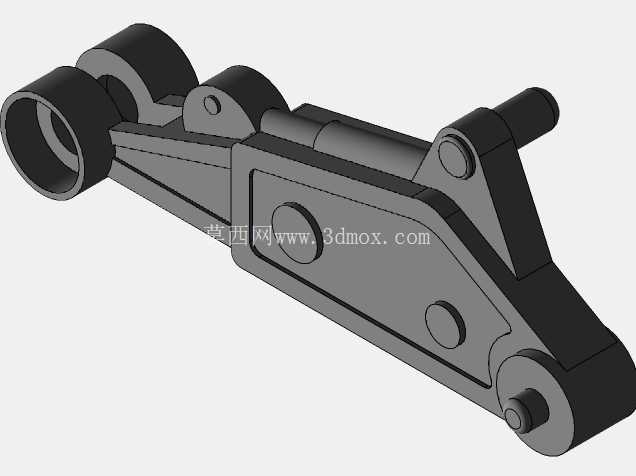

伸缩臂架采用多节嵌套结构，每节臂的截面做了矩形加强筋设计，在塑料件壁厚有限的前提下提升臂架的结构强度，避免玩耍过程中臂架弯折断裂，臂架与回转基座的连接采用销轴铰接结构，铰接位置预留了足够的俯仰角度空间，可实现臂架从水平状态到近70度仰角的调节，满足不同高度的起吊模拟需求。操作舱部分做了半开放的座舱设计，内部预留了模拟座椅与操作杆的造型结构，还原真实起重机的操作舱布局，同时座舱外壳与底盘的连接采用卡扣式固定，方便生产过程中的快速装配，也便于后期的零件更换。

外形尺寸与安装边界方面，整机长度控制在120mm左右，宽度控制在70mm范围内，高度在臂架收拢状态下为85mm左右，完全适配儿童单手握持的尺寸要求，所有外凸结构的伸出长度都控制在10mm以内，避免玩耍过程中因磕碰造成零件断裂或者划伤。轮体的安装位置做了内凹设计，轮缘不超出底盘的侧面边界，避免移动过程中轮体与外物剐蹭导致卡滞。臂架完全伸出后的总长度控制在180mm以内，重心位置经过调校，在臂架水平伸出、吊重50g的状态下，整机不会出现前倾翻倒的问题，保证玩耍过程中的稳定性。

从铸造工艺适配的角度来看，所有零件的壁厚都控制在1.5mm-2mm的均匀范围内，避免壁厚差异过大导致注塑或者铸造过程中出现缩痕、气泡等缺陷，所有垂直于脱模方向的结构都做了1度的脱模斜度，减少脱模阻力，零件表面的加强筋都做了圆角过渡，避免应力集中导致零件在使用过程中断裂。各活动部件的配合间隙预留了0.2mm的装配公差，适配塑料件成型后的收缩率，保证装配后活动顺畅无卡滞。吊具部分采用软质塑料材质设计，即使接触儿童皮肤也不会造成划伤，同时吊具与臂端的连接采用闭环挂扣结构，避免玩耍过程中吊具脱落造成小零件误食的风险，符合玩具产品的安全规范要求。
