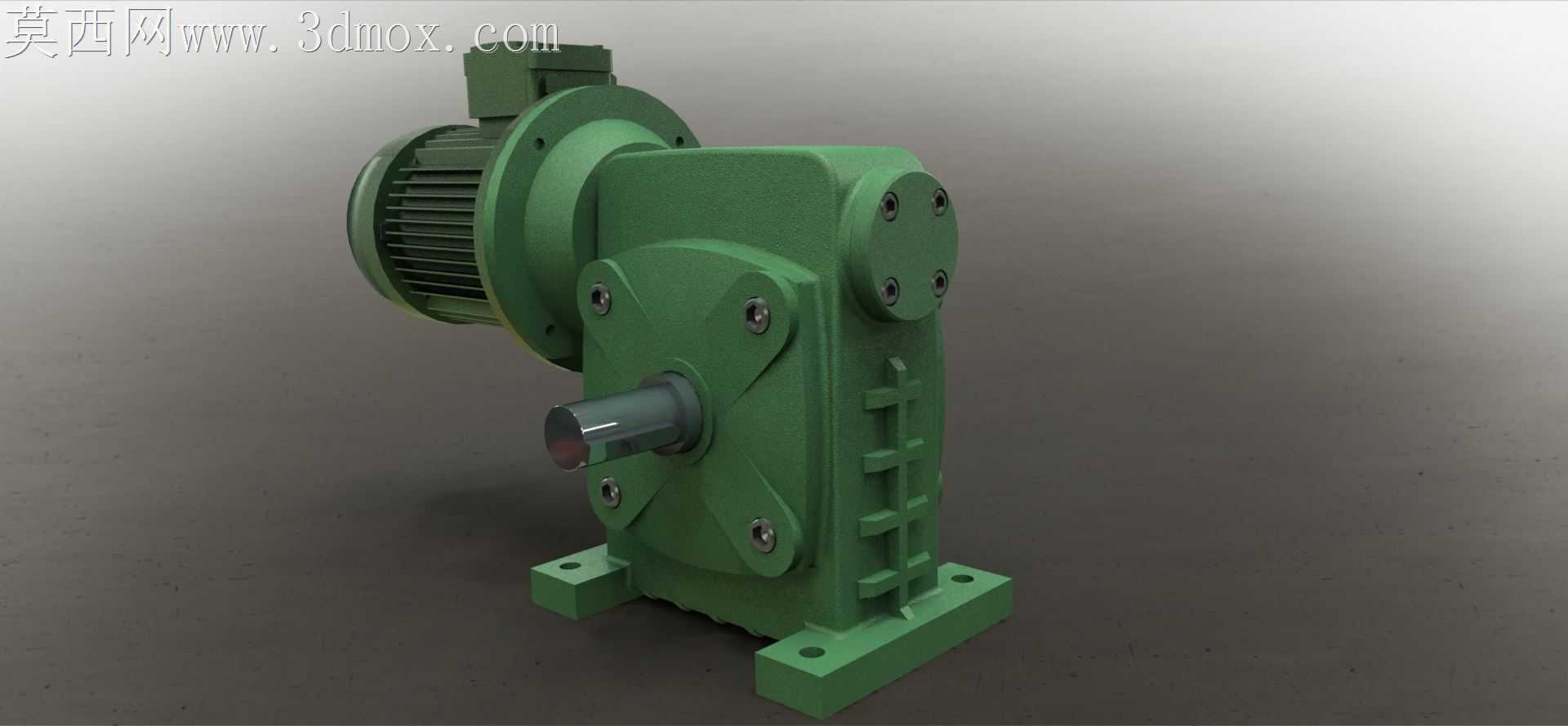

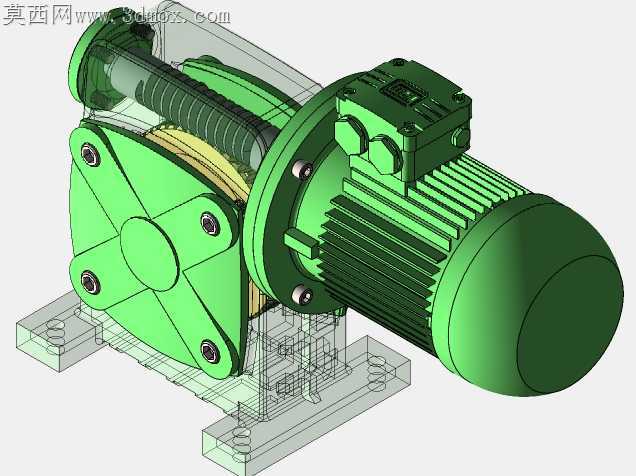

凯越传动比150蜗轮蜗杆减速电机结构

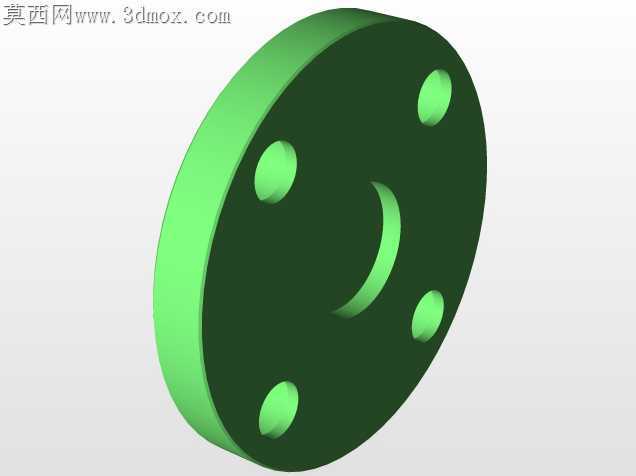

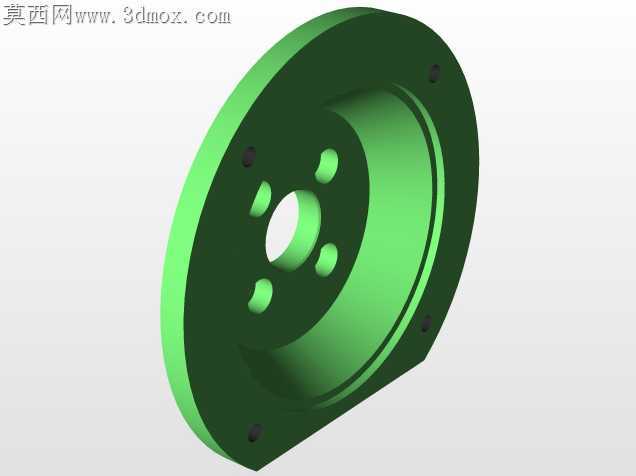

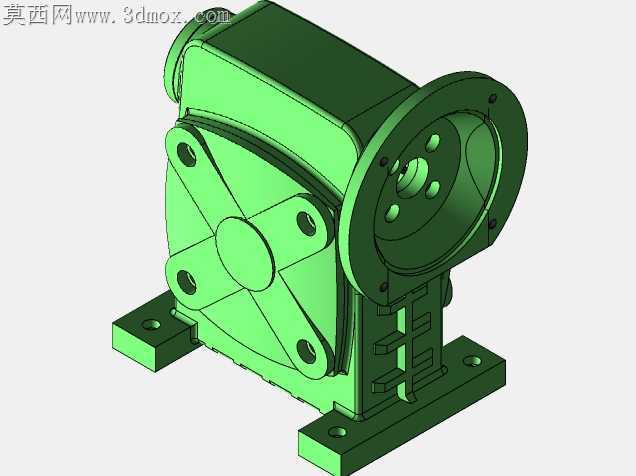

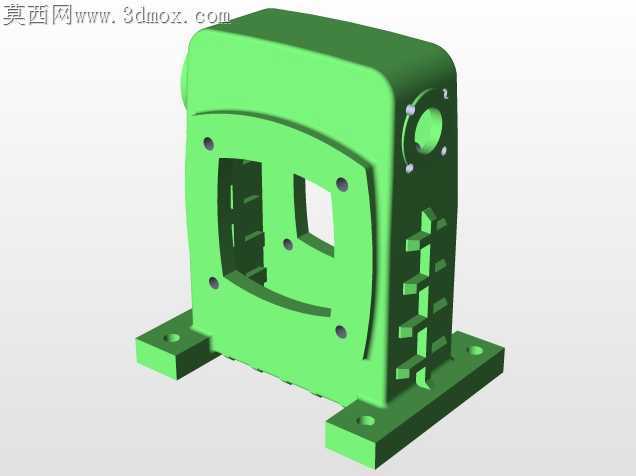

车间里常碰到小功率减速电机输出轴同轴度偏差导致油封漏油、轴承偏磨的问题，这套传动比150的蜗轮蜗杆减速结构，在箱体加工基准的设定上做了针对性的适配。箱体底部的安装脚座没有做等厚设计，靠近输出轴侧的脚座加厚了2mm，抵消输出轴带载时箱体受反作用力产生的微变形，避免长期运行后安装螺栓受剪切力断裂。电机端的连接法兰和箱体是一体铸造成型的，没有做分体拼接结构，省掉了法兰与箱体间的定位销孔加工工序，也消除了拼接面的密封隐患，铸造成型时直接在法兰内侧预留了轴承位的加工余量，一次装夹就能完成法兰端面、轴承内孔、电机止口的精加工，同轴度能控制在0.02mm以内，比分体装配的结构精度高一个等级。

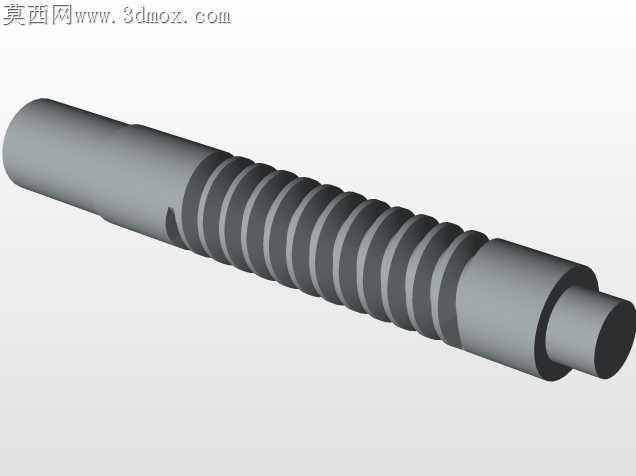

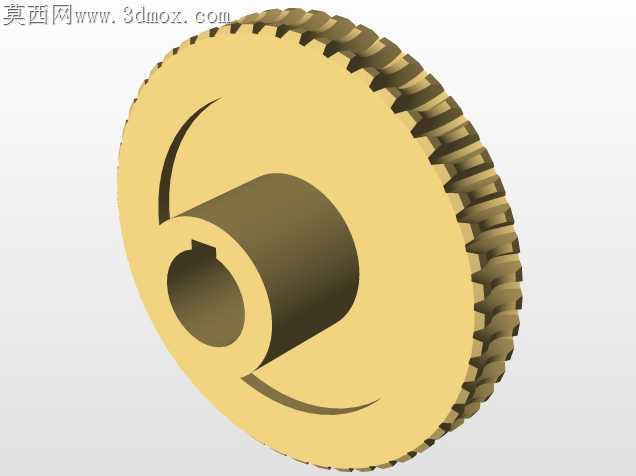

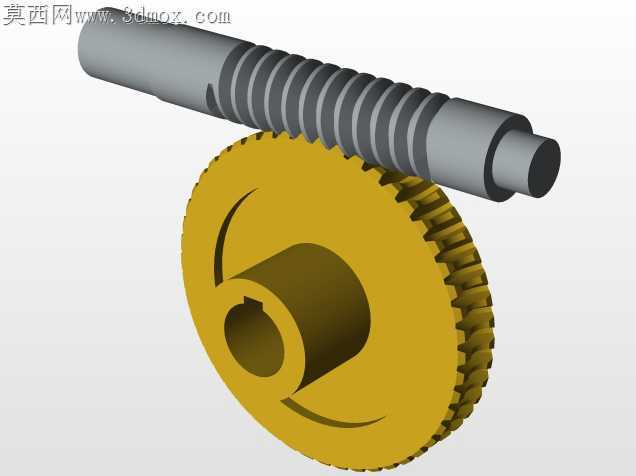

蜗轮的安装腔和蜗杆的安装孔在箱体内部是交叉贯通的，腔体内壁没有做多余的减重槽，反而在蜗轮齿面啮合区的正下方留了弧形的储油凹槽，齿轮运转带起的润滑油会顺着箱体内壁流回凹槽，刚好浸没蜗轮齿根1/3的位置，不会因为油位过高搅油损失增大，也不会因为油位过低出现齿面干磨。输出轴的轴伸端做了双油封设计，两个油封之间留了3mm的泄油腔，万一内侧油封失效，渗漏的油会从泄油腔的小孔排出，不会顺着轴流到外接设备上，也能提醒运维人员及时更换密封件。

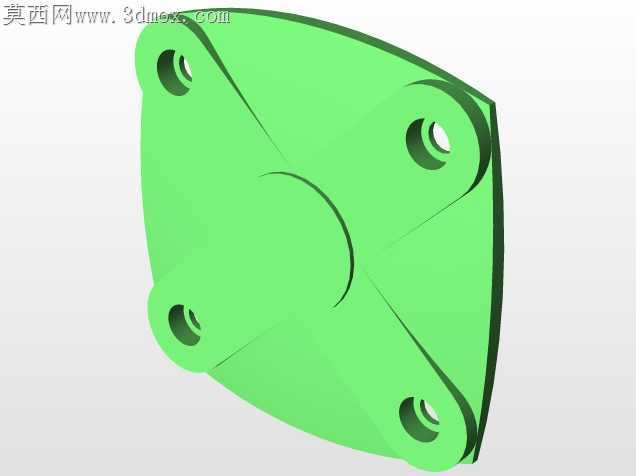

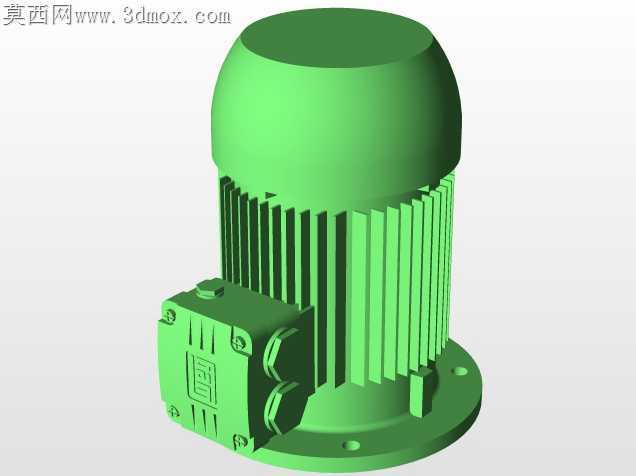

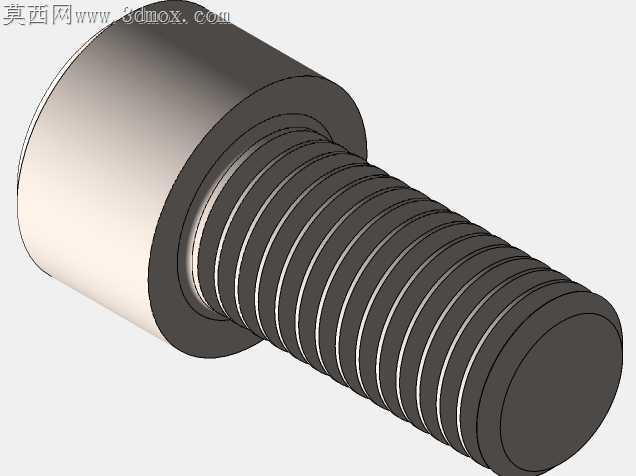

箱体侧面的检修盖没有用满布螺栓的设计，只在四个角布置了内六角螺栓，盖体和箱体的结合面做了0.5mm的止口定位，装配时不用反复调整盖体位置，止口处套的O型圈压缩量控制在18%，既不会因为压缩量过大导致O型圈永久变形，也不会因为压缩量不够出现渗油。电机尾部的散热筋是顺着电机旋转的切线方向布置的，电机自带的风叶转动时，气流能顺着散热筋的沟槽快速带走热量，比径向布置的散热筋散热效率高12%左右，连续满负载运行时电机外壳温度能控制在65摄氏度以内。

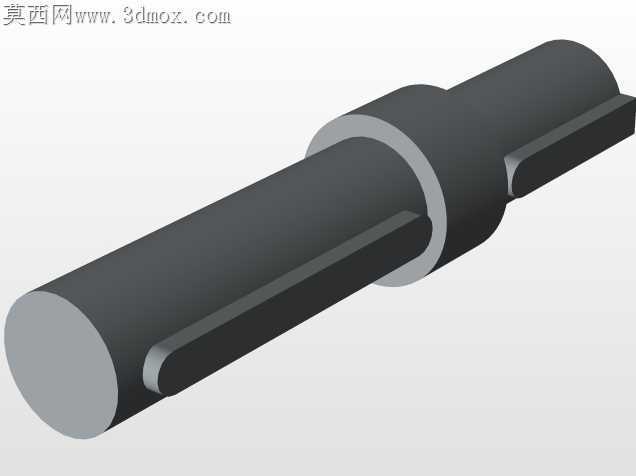

输出轴的键槽没有开在轴的正上方，而是偏了15度角，装配联轴器时不用刻意对准键槽位置，敲入联轴器时键的受力更均匀，不会出现键侧压溃的问题。箱体上的吊环孔是直接铸在箱体顶部的加强筋上，没有做后期焊接的吊耳，避免焊接应力导致吊耳断裂，起吊时整个箱体的重心刚好落在吊环孔的正下方，起吊过程不会出现倾斜，装配对接时更安全。
