适配机械臂的摆线减速传动结构

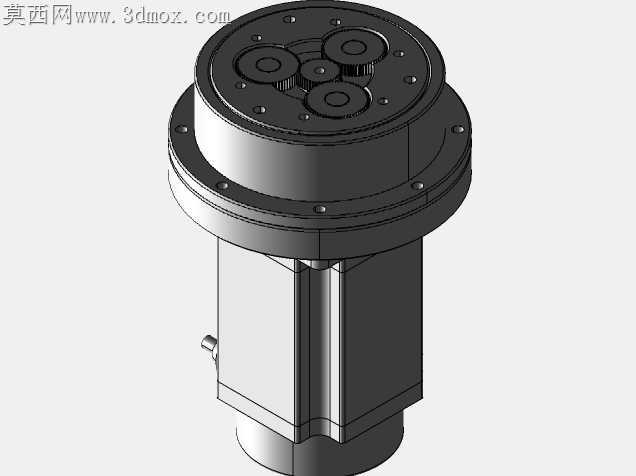

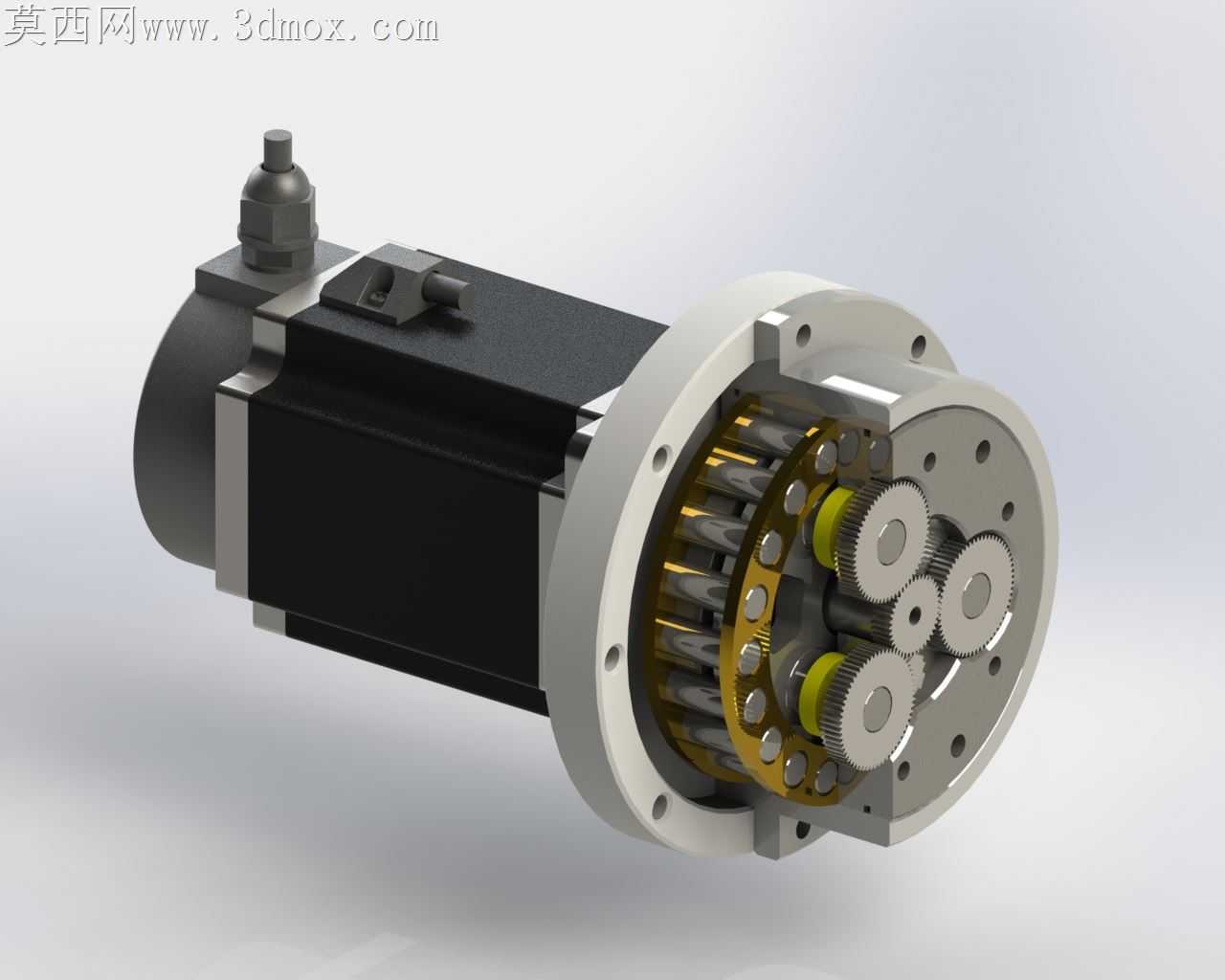

工业机械臂关节处的传动间隙，是长期困扰现场调试的核心痛点，传统行星减速在高频正反转工况下，齿侧间隙累积带来的末端定位漂移，往往需要反复补偿才能满足装配精度要求。这套摆线减速结构直接对接伺服电机输出端，从装配逻辑层面重构了动力传递的路径，把输入轴、摆线轮、针齿壳、输出法兰的配合公差带做了针对性收窄。针齿销与摆线轮齿廓的接触区域，没有沿用常规的满装针齿排布，而是在受力薄弱的扭矩输出侧预留了微米级的间隙补偿量，既避免了过盈装配带来的运转卡滞，又能抵消高速运转时热膨胀带来的啮合干涉。法兰端的连接螺栓孔做了沉头深度的差异化设计，靠近电机侧的孔位深度比输出侧浅0.2毫米，装配时螺栓锁紧后不会突出法兰端面，避免和机械臂关节安装面产生虚接。摆线轮的偏心套配合面没有做整周的光滑处理，而是在非承载区开了三道微型储油槽，润滑脂可以在运转过程中持续渗入配合间隙，不用额外加装复杂的密封油路就能满足长时间运转的润滑需求。输出端的十字滑块联轴器做了边角倒圆处理，倒圆半径严格控制在1.5毫米，装配时不会因为滑块边角磕碰壳体内部的台阶面，也能减少滑块往复滑动时的应力集中。电机连接端的止口做了锥度导向设计，对接伺服电机时不用反复调整同轴度，顺着锥面就能滑入配合位置，单关节的装配时间能缩短近四十 percent。针齿壳的外圈没有做多余的减重槽，保留了完整的圆柱面，和机械臂关节腔体配合时能获得更大的接触面积，运转时的振动可以通过整个接触面均匀传导出去，不会在局部产生共振噪音。内部的行星齿轮组和摆线轮的动力衔接处，做了齿向修形，修形量沿着齿宽方向呈线性变化，负载突变时轮齿不会出现边缘接触，能承受机械臂快速启停时的瞬时冲击载荷。端盖处的油封槽做了双道密封设计，两道密封槽之间预留了润滑脂存储腔，即使外侧密封出现轻微磨损，内侧的润滑脂也能阻挡外界粉尘进入传动腔，适配车间多粉尘的复杂工况。
