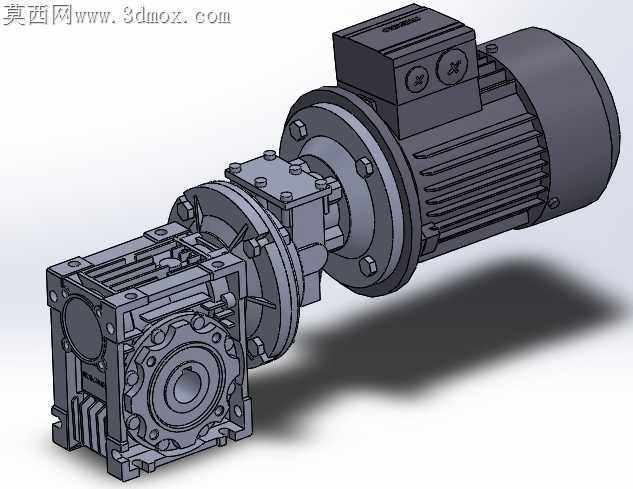

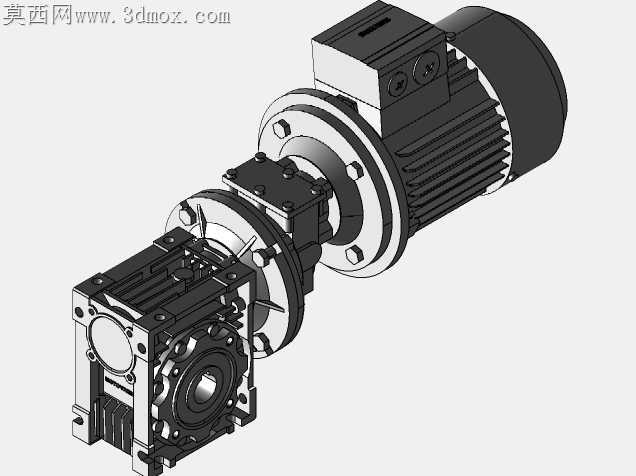

蜗轮蜗杆减速电机一体化传动结构

车间里常规分体式减速箱与电机对接时，常出现同轴度偏差引发的轴承偏磨、输入轴油封渗漏问题，这款一体化蜗轮蜗杆减速电机结构，从装配适配根源上消解了这类现场隐患。法兰对接面的止口做了0.02mm的公差带预留，和电机前端盖的定位凸缘完全贴合，不需要现场反复打表找正，装配时螺栓按对角顺序预紧就能保证输入轴与蜗杆的同轴度，避免了分体安装时人为找正误差带来的运转振动。箱体的散热筋走向顺着电机运转时的气流方向排布，没有做规整的等距对称设计，靠近蜗杆啮合区的筋条密度更高，能把蜗轮蜗杆高速啮合产生的热量快速导到箱体表面，连续满负载运转时箱体温升比常规同规格减速箱低8℃左右，不会出现润滑油高温变稀导致的齿面胶合问题。输出轴的空心轴孔内做了键槽对称度管控，键槽两侧的配合面留了0.01mm的研磨余量，和配套设备的输入轴装配时不会出现键侧卡滞、传动间隙过大的问题，孔端的倒角做了15°斜度引导，现场对接时不用反复调整轴的角度就能顺利推入。箱体的合箱面没有做常规的平面密封胶槽，而是设计了一圈0.3mm深的密封线，装配时配合厌氧胶就能实现完全密封，不会出现合箱面渗油的通病，端盖的固定螺栓孔做了沉头锪平处理，螺栓拧紧后端面完全贴合，不会因为螺栓头倾斜导致的端盖压合不均引发的油封偏磨。接线盒的位置做了可旋转调整的结构设计，不管是卧式安装还是法兰立式安装，都能把接线口调整到朝下的方向，避免车间里的切削液、灰尘顺着接线缝隙渗入盒内引发电路故障，盒内的接线端子预留了接地桩位置，和电机外壳的导通电阻控制在0.1Ω以内，满足车间设备的安全接地要求。蜗杆的支撑轴承采用了背对背安装的角接触轴承配置，能同时承受径向载荷和轴向的传动冲击力，蜗轮的齿面做了弧度修形，啮合时不是全齿面硬接触，而是从齿端逐步过渡到全齿啮合，运转时的噪音比直齿减速结构低15分贝左右，适合用在车间输送线、包装设备这类对运转噪音有要求的工位。
