带多向安装位的铸造支座结构设计

项目分类:铸造模 发布时间:2026-05-26 ID:1160739
  • 带多向安装位的铸造支座结构设计

  在中小吨位液压管路排布、小型气动执行元件固定以及轻型输送线侧装附件的安装场景里,这类带多向接口的铸造支座是十分常见的支撑构件,它的核心作用是为不同走向的管路、阀组或者小型功能部件提供统一的安装基准,避免零散焊接支架带来的定位误差与应力集中问题。从结构上看,这个支座主体采用一体化铸造成型,顶部设置了同轴的通孔安装位,孔口做了倒角处理,方便配套的轴类或者管路部件顺利插入装配,孔周的凸台结构加厚了受力区域,避免长期承重后出现孔口变形。

  支座两侧延伸出带安装孔的翼板,翼板上的通孔为沉孔设计,装配时螺栓头可以完全沉入沉孔内,不会突出安装面干涉其他部件的布置,翼板与主体连接的位置做了R角过渡,既减少了铸造时的应力集中缺陷,也能在承受侧向载荷时分散应力,避免连接处断裂。支座下部的两个对称凸耳结构,各自带有横向的通孔,这两个孔的轴线与顶部主孔的轴线呈空间垂直状态,可用于安装铰接销轴,连接连杆类部件或者侧向的支撑拉杆,让整个支座不仅能承担垂直方向的承重,还能作为铰接点传递横向的摆动力,适配需要小范围角度调整的安装场景。

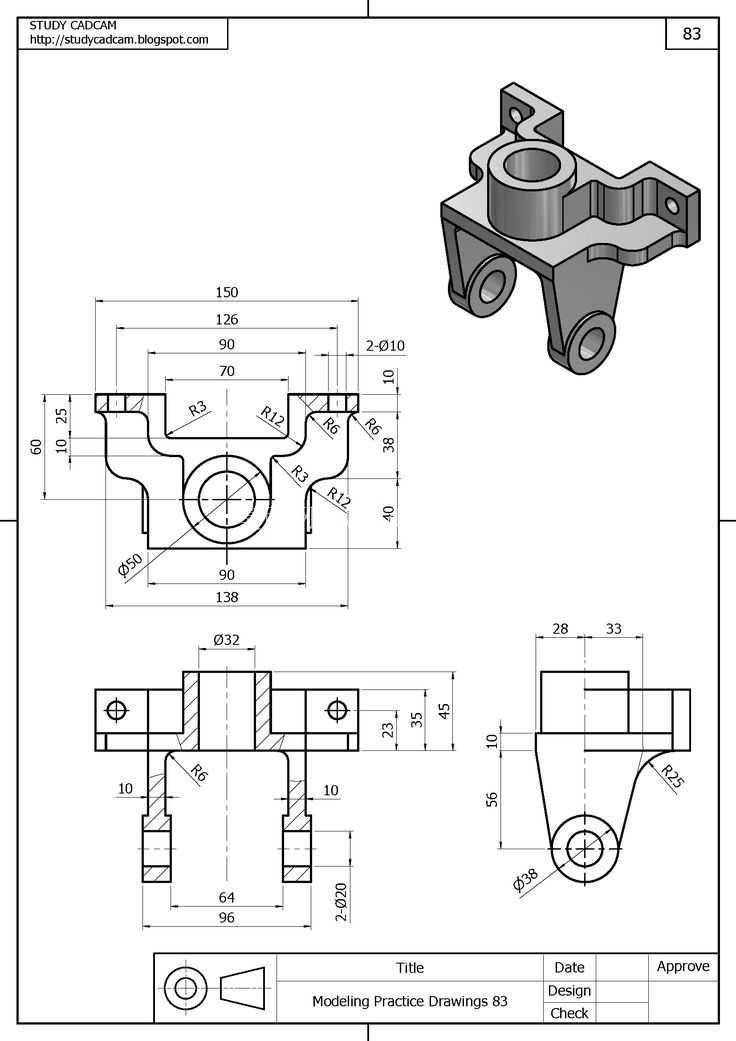

  从尺寸边界来看,这个支座的总长度控制在150mm,总宽度90mm,主体高度方向的尺寸为69mm,下部凸耳的中心距为64mm,安装翼板上的两个固定孔中心距为126mm,这些尺寸参数都是经过实际装配验证的,安装时可以直接按照孔位在安装基板上划线打孔,不需要额外做位置调整。设计这类铸造支座的时候,首先要考虑的是铸造工艺的可行性,所有的壁厚都保持均匀,避免出现局部过厚导致的缩孔缺陷,所有的转角位置都设置了不小于R3的圆角,既方便脱模,也能减少铸件的冷却应力。其次是装配的兼容性,顶部主孔的直径、下部凸耳的孔径以及翼板上的安装孔尺寸,都匹配常用的标准件规格,不需要单独定制非标的紧固件或者连接件,降低了后期的维护更换成本。

  在实际使用场景中,这类支座常被用在小型自动化设备的机架上,用来固定导向轴的端部,或者作为气动管路的分流安装座,也可以在小型输送线的侧边安装,用来固定传感器支架或者挡停机构。它的一体化铸造结构相比焊接拼接的支架,整体刚性更好,长期承受交变载荷也不会出现焊缝开裂的问题,而且铸件的表面经过喷砂处理后,防锈能力也优于普通焊接件。在做三维建模的时候,要特别注意各个孔位的同轴度以及安装面的平面度要求,顶部主孔的轴线要与底部安装面保持垂直,下部两个凸耳的孔要保证同轴,否则装配时会出现销轴插不进去或者轴类部件卡滞的问题。翼板的安装面要做凸起的加工余量设计,铸造完成后只需要对安装面进行少量的铣削加工,就能保证装配的平面度要求,减少不必要的加工工序,降低生产的成本。另外,支座上的各个凸台高度都经过了计算,既保证了足够的受力强度,也不会因为过高导致整体重量增加,在满足使用强度的前提下尽可能做了轻量化的结构优化,适合在对安装空间和自重有要求的轻型设备上使用。
