这套三轴龙门式直角坐标机架,是当前车间自动化产线里大跨度物料移载、工位间工件转运场景下非常常见的承载结构,相比关节型机器人,它的运动路径更可控,重复定位精度在长行程工况下衰减更小,单轴负载能力更强,维护成本也更低,广泛用在机床上下料、板材码垛、长尺寸工件焊接变位、检测工位工件输送这类需要覆盖矩形作业范围的场景里。

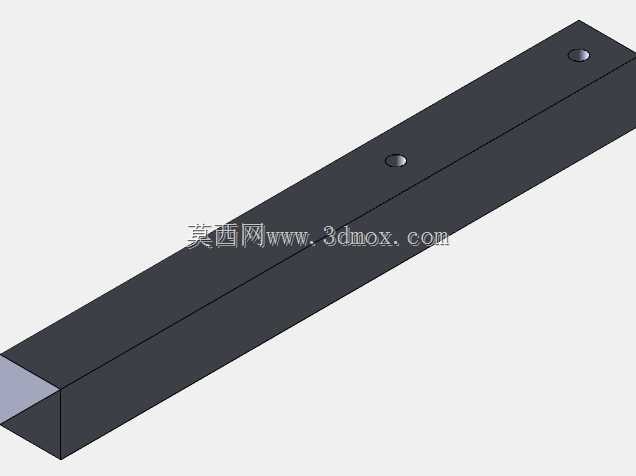

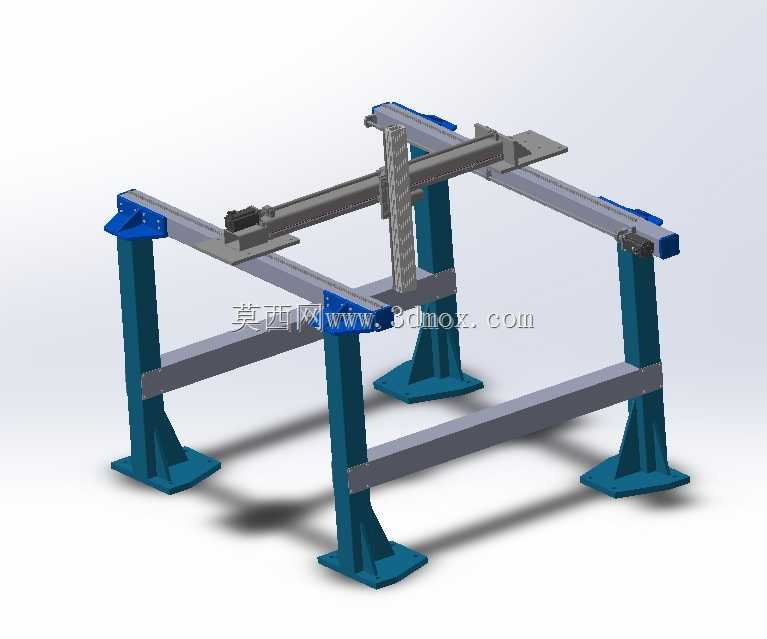

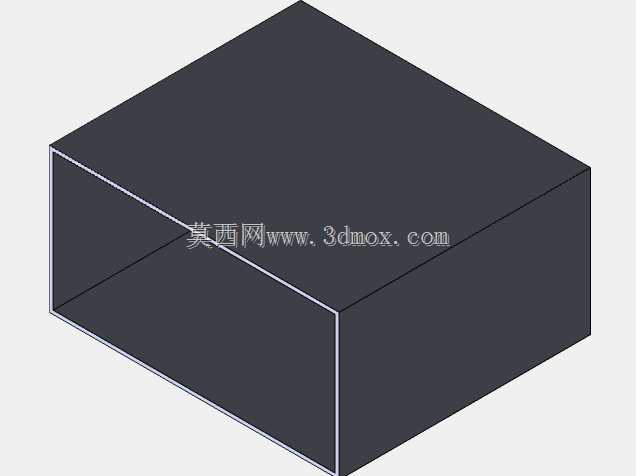

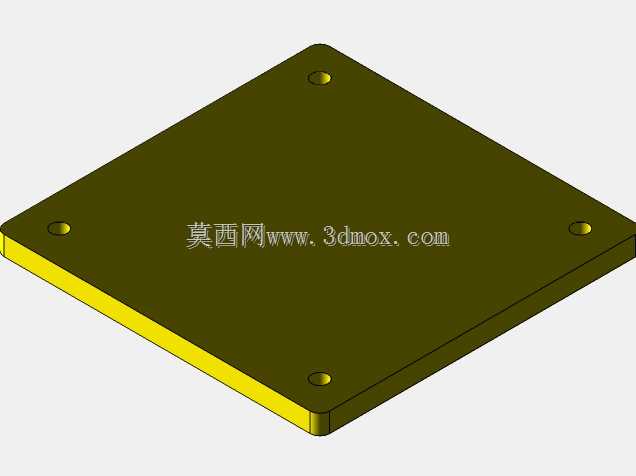

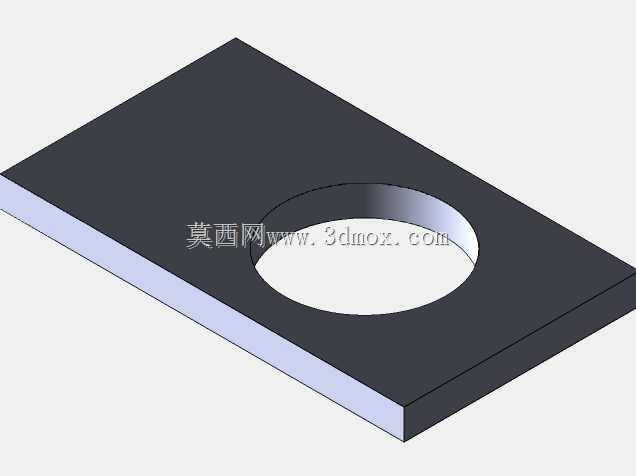

从结构布局来看,整套机架采用四立柱落地式支撑,四根带法兰底座的钢制立柱作为整个设备的承载基础,安装时需要通过地脚螺栓将底座与车间硬化地面固定,安装面需要提前做水平校准,保证立柱的垂直度偏差控制在允许范围内,避免后续横梁安装后出现倾斜导致传动卡滞。两根平行布置的X向横梁架设在立柱顶端,作为Y向运动轴的承载导轨基础,横梁采用型钢焊接后去应力加工的结构,截面经过抗弯校核,在全行程范围内不会因为滑座移动出现明显下挠,保证运动平稳性。

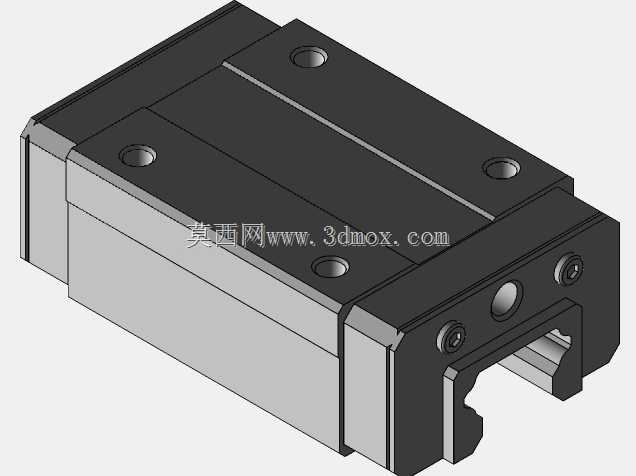

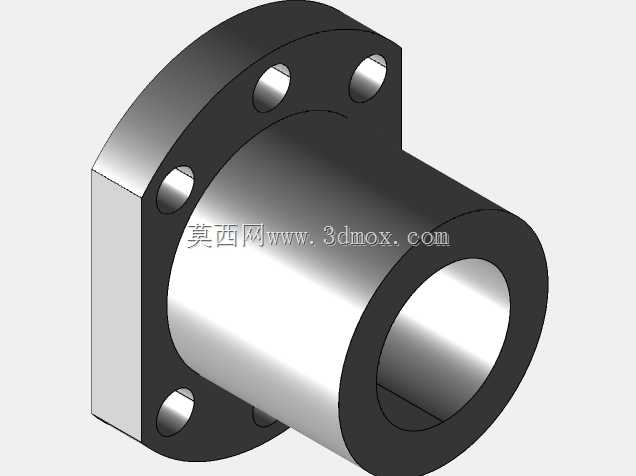

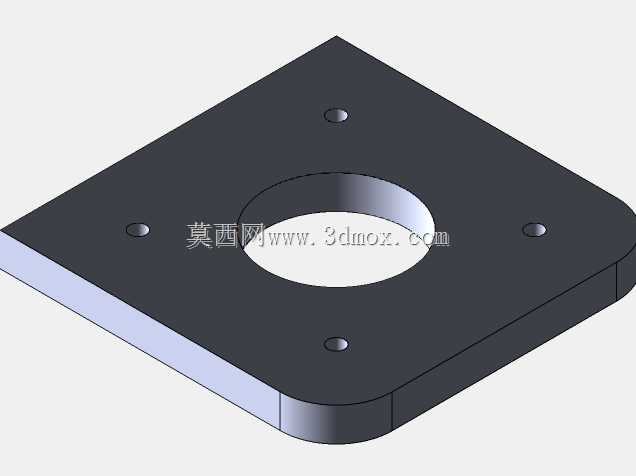

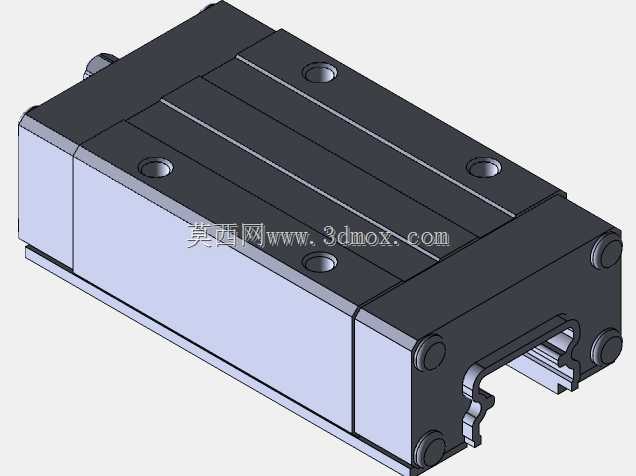

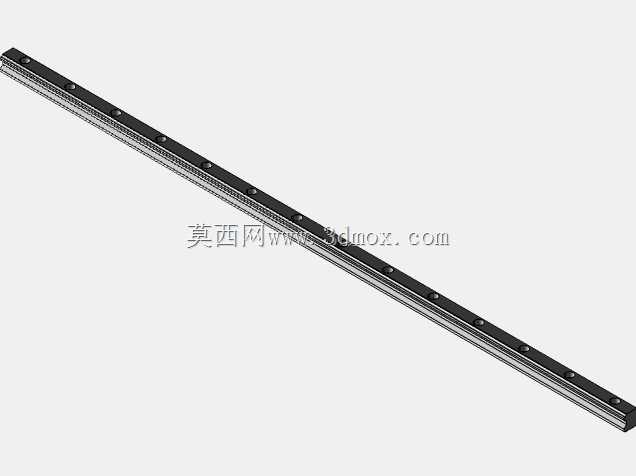

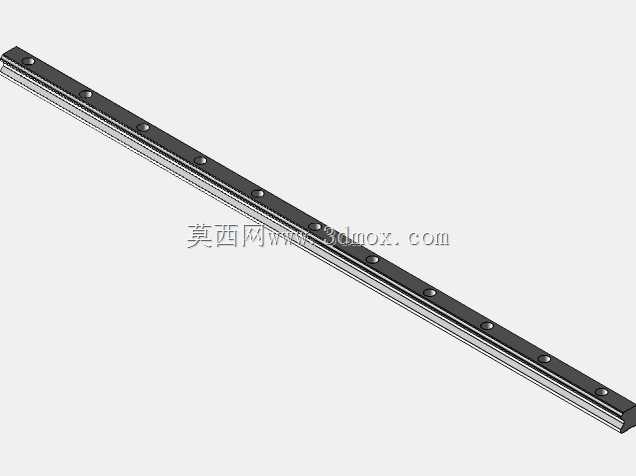

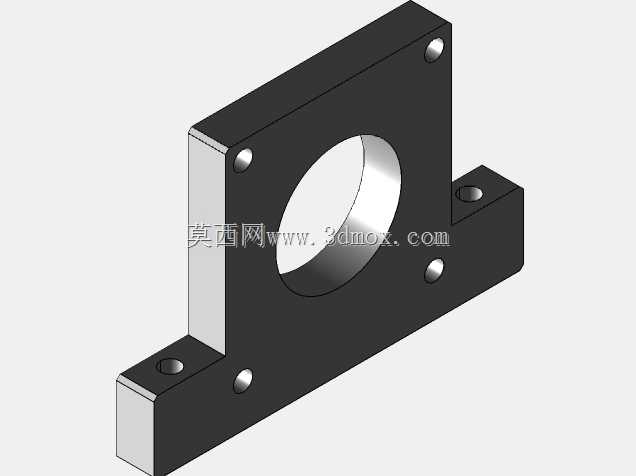

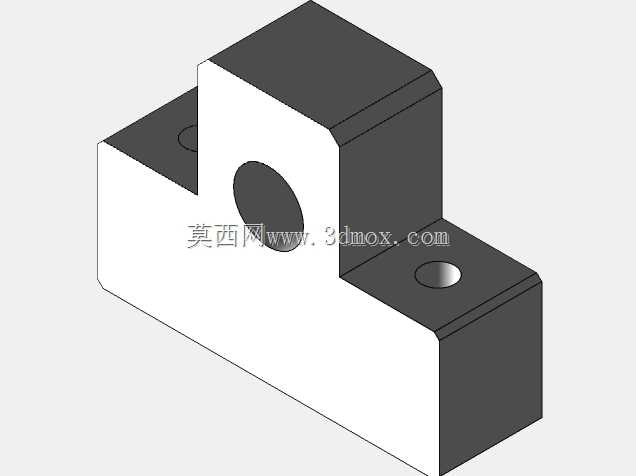

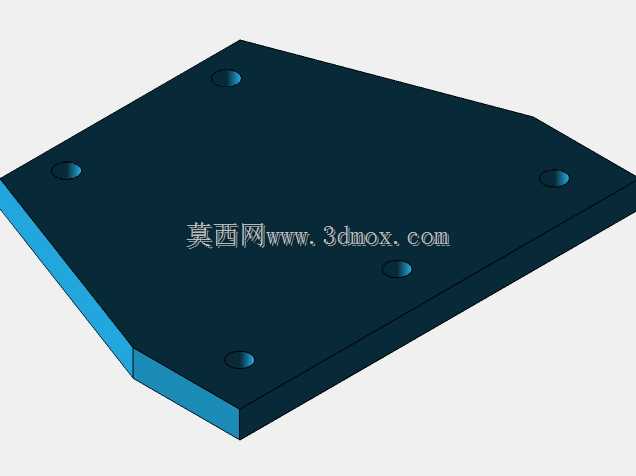

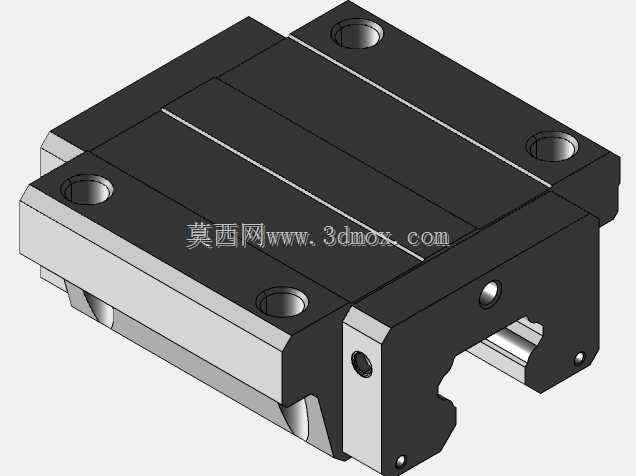

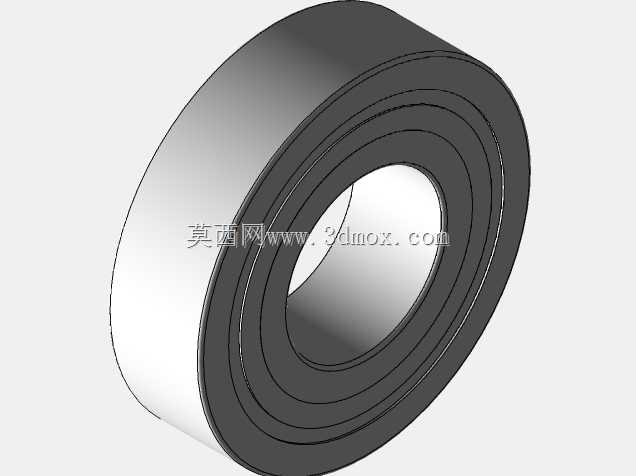

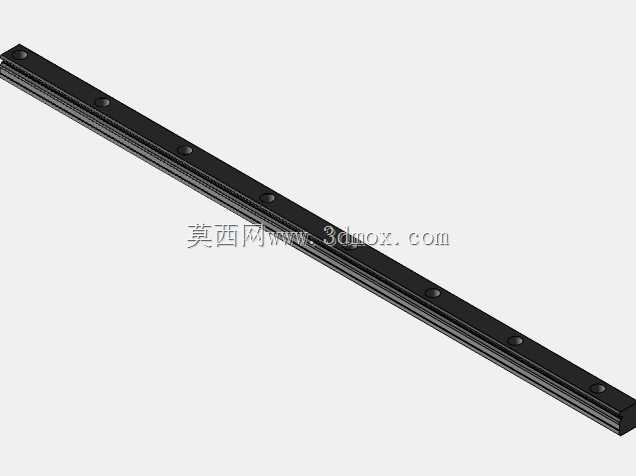

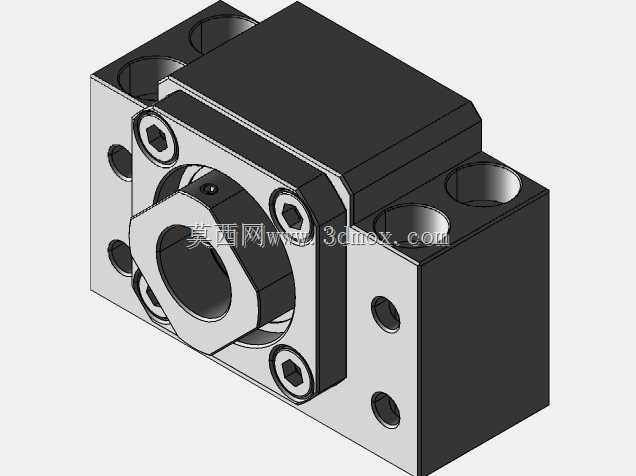

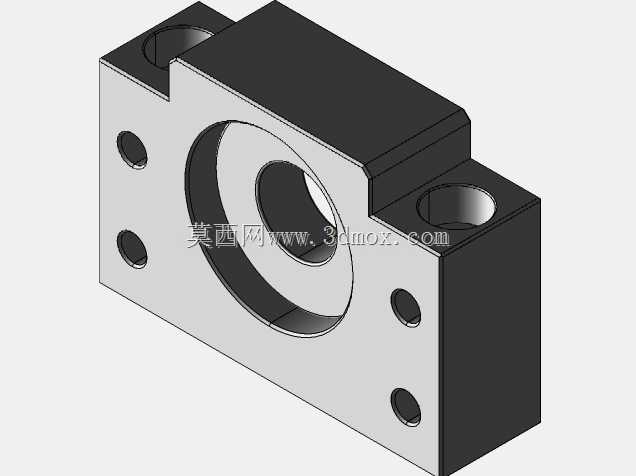

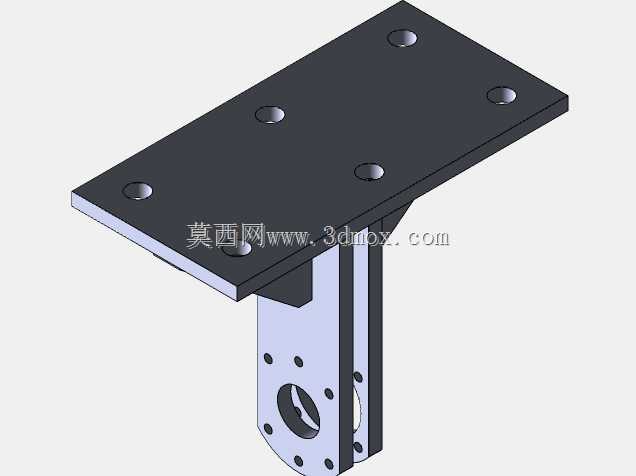

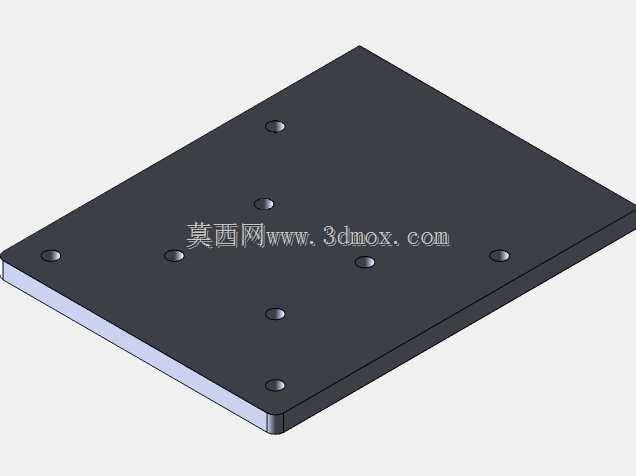

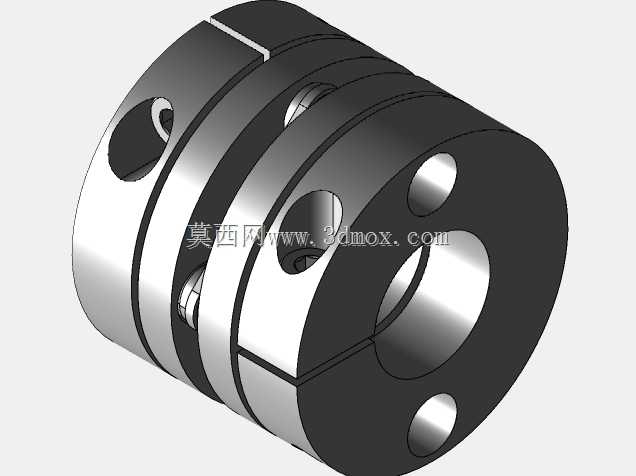

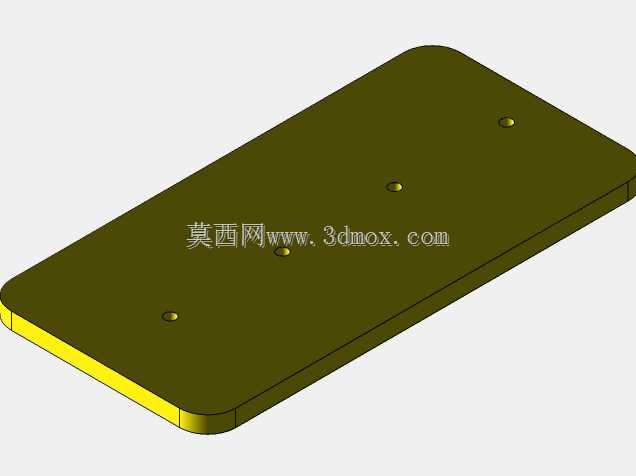

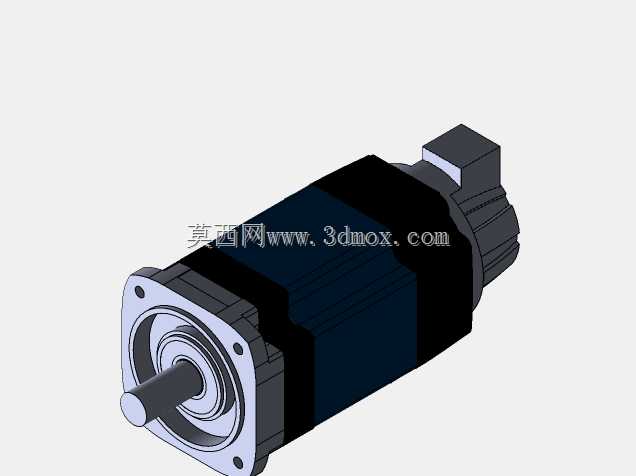

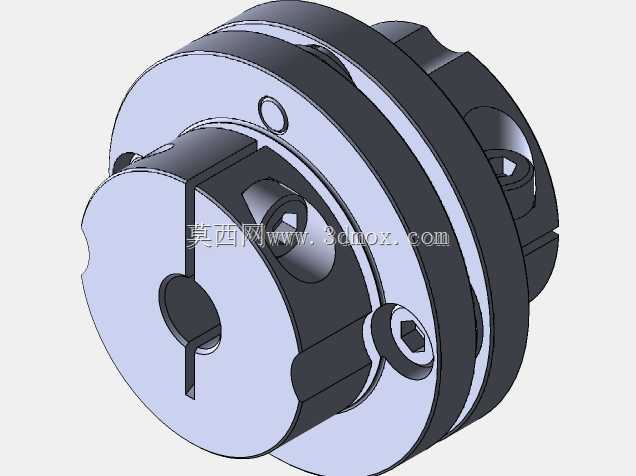

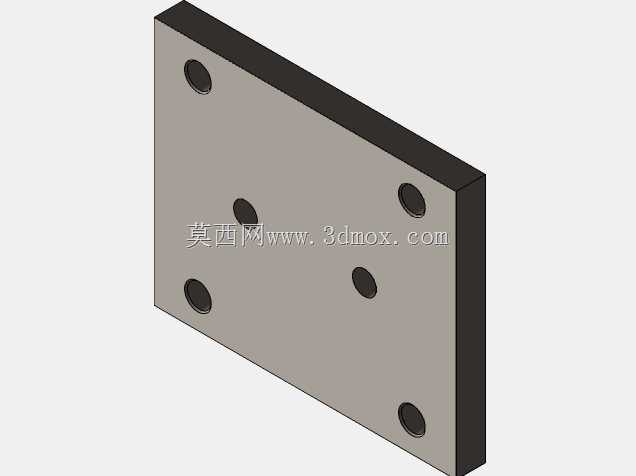

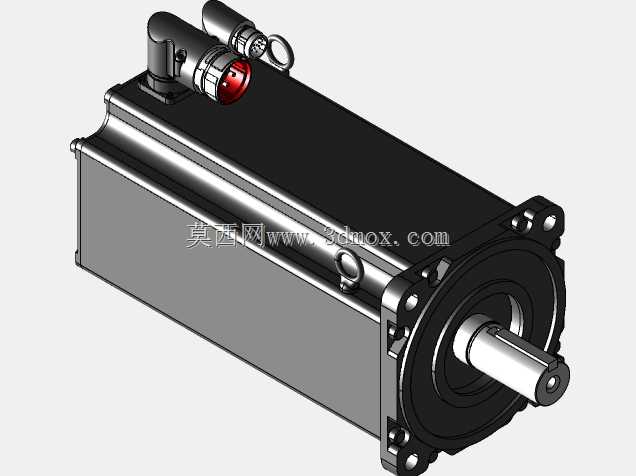

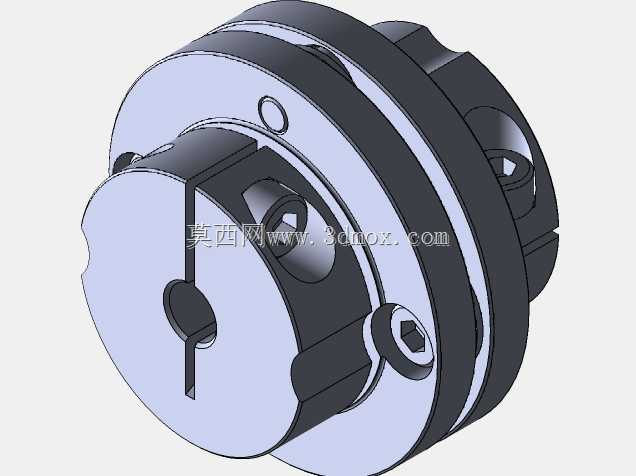

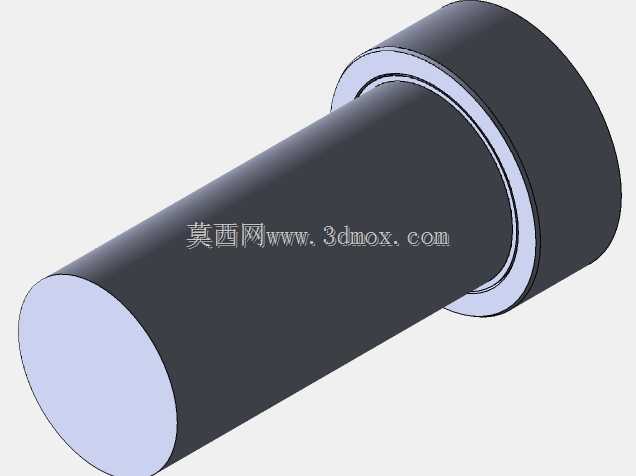

Y向运动滑台跨接在两根X向横梁上,通过直线导轨与横梁连接,X、Y两个轴向的传动均采用滚珠丝杠结构,这种传动方式的传动效率高,反向间隙小,能够保证较高的重复定位精度,适合需要精准停位的移栽作业,丝杠两端采用固定支撑结构,配套锁紧螺母与轴承座,能够抵消丝杠高速运转时的热伸长量,避免长时间运行后出现精度漂移。Z向运动轴安装在Y向滑台的安装板上,采用齿轮齿条传动结构,相比丝杠传动,齿条传动的行程适配性更强,不会因为Z轴行程过长出现丝杠下垂的问题,同时能够承受更大的轴向负载,适合搭载不同的末端执行器完成上下方向的作业动作,三个运动轴配合后可以覆盖X、Y、Z三个方向的矩形作业空间,作业范围可以根据实际产线需求调整横梁与立柱的长度、高度参数,适配不同的车间布局。

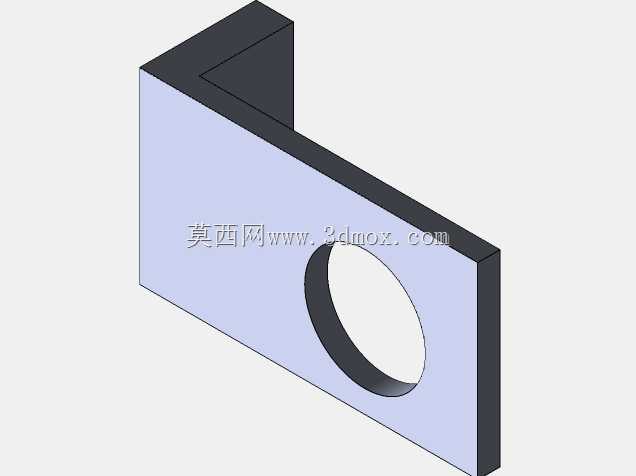

设计这套结构的时候,首先需要核算整体的静动态负载,先明确末端需要搭载的执行器重量、工件最大重量,结合各轴的运动速度、加速度参数,计算导轨、丝杠、齿条的选型安全系数,保证在满负载急停工况下结构不会出现塑性变形。其次要考虑安装边界,立柱的底座安装孔位需要匹配车间地面的预埋板位置,X向横梁的总长度要预留出滑台的极限行程余量,两端安装限位块与硬限位结构,防止滑台超程脱轨,Z轴的上下行程要考虑最低作业位与最高避让位的高度差,避免抬升时与周边设备、工装发生干涉。

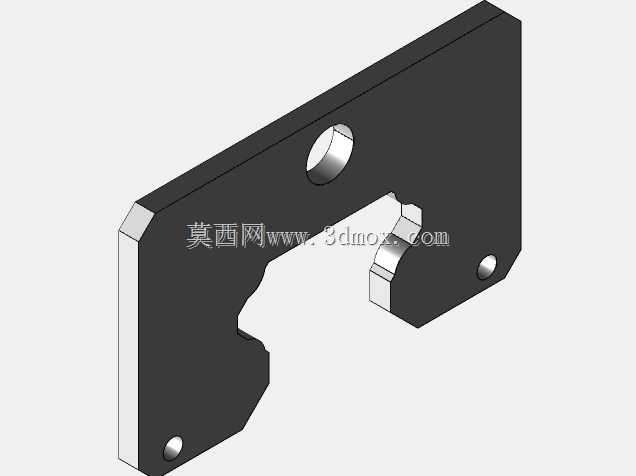

细节结构上,所有的连接法兰面都设计了定位销孔,安装时先通过定位销完成位置校准再打紧连接螺栓,能够大幅降低现场安装的调试难度,也方便后续设备搬迁时的拆装复位。导轨安装面都预留了刮研余量,装配时通过刮研保证导轨的直线度与平行度,避免滑台运行时出现卡顿、异响的问题。各轴的传动部位都预留了润滑管路安装位,可以配套自动润滑系统定期给导轨、丝杠、齿条加注润滑脂,延长传动部件的使用寿命,减少日常维护的工作量。走线位置设计了专用的拖链安装槽,X、Y、Z三个轴的动力线、信号线都布置在拖链内部,避免运动过程中线缆被拉扯、磨损,提升设备运行的可靠性。
在实际选型应用时,需要根据现场的作业范围、负载重量、节拍要求调整各轴的型材截面与传动部件规格,如果是用于焊接作业场景,还需要在结构表面做防焊渣飞溅的防护处理,导轨配套伸缩防护罩;如果是用于洁净车间内的搬运作业,则需要选用无尘级别的导轨与润滑脂,避免运行过程中产生粉尘污染。这套结构的模块化程度较高,各部件都可以拆解运输,现场组装难度低,不需要大型吊装设备即可完成安装,对于需要改造现有产线、新增自动化移栽工位的场景适配性很强。
- 上一篇:六自由度桌面级教学实训机械臂结构
- 下一篇:多自由度铰接式工业夹持机械臂结构
- 全部评论(0)
- 模板大小: 196.89 MB
- 售价:5金币
- 下载次数: 550
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 工业机器人
