伸缩臂竞技机器人机械结构设计

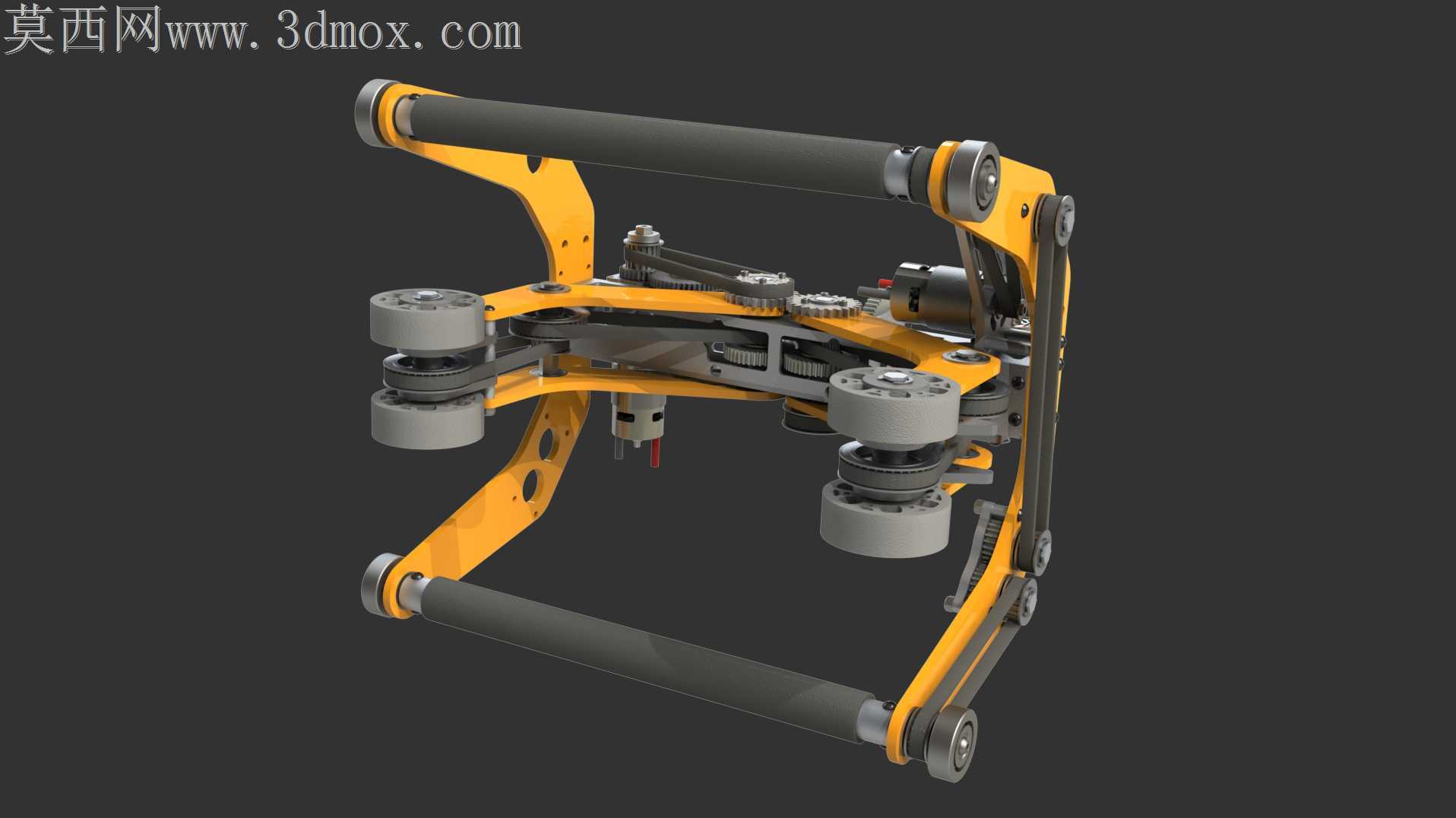

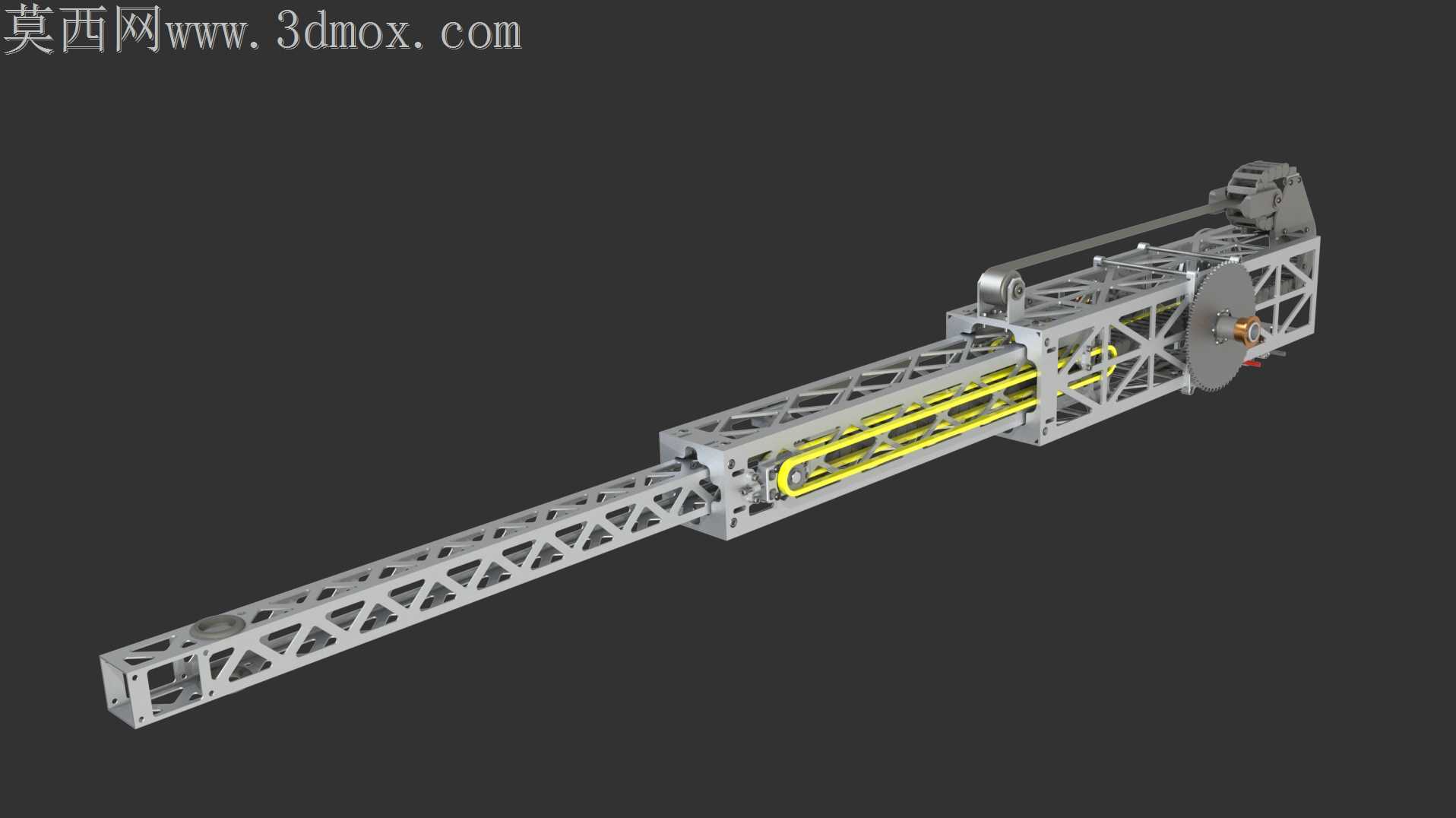

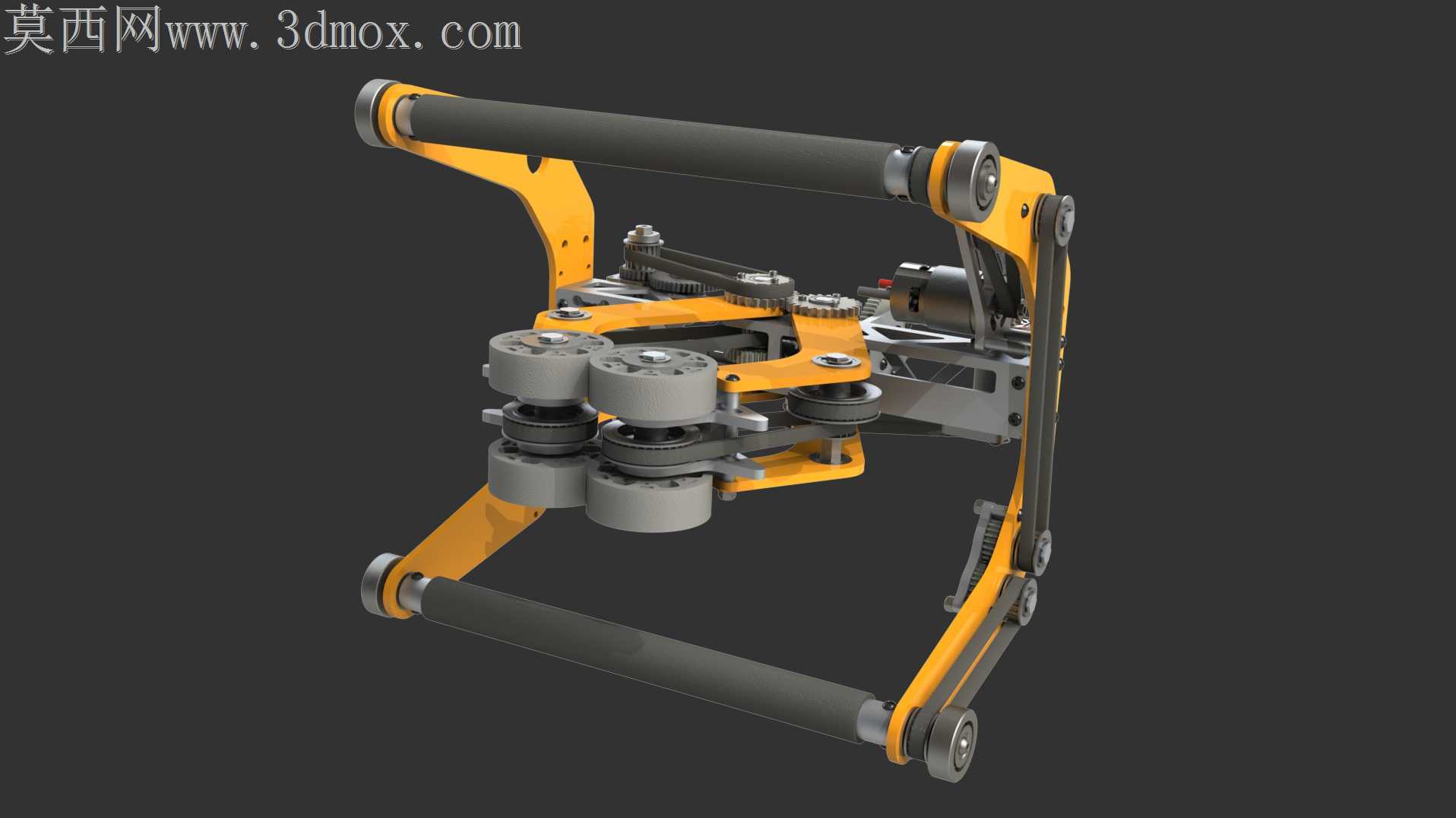

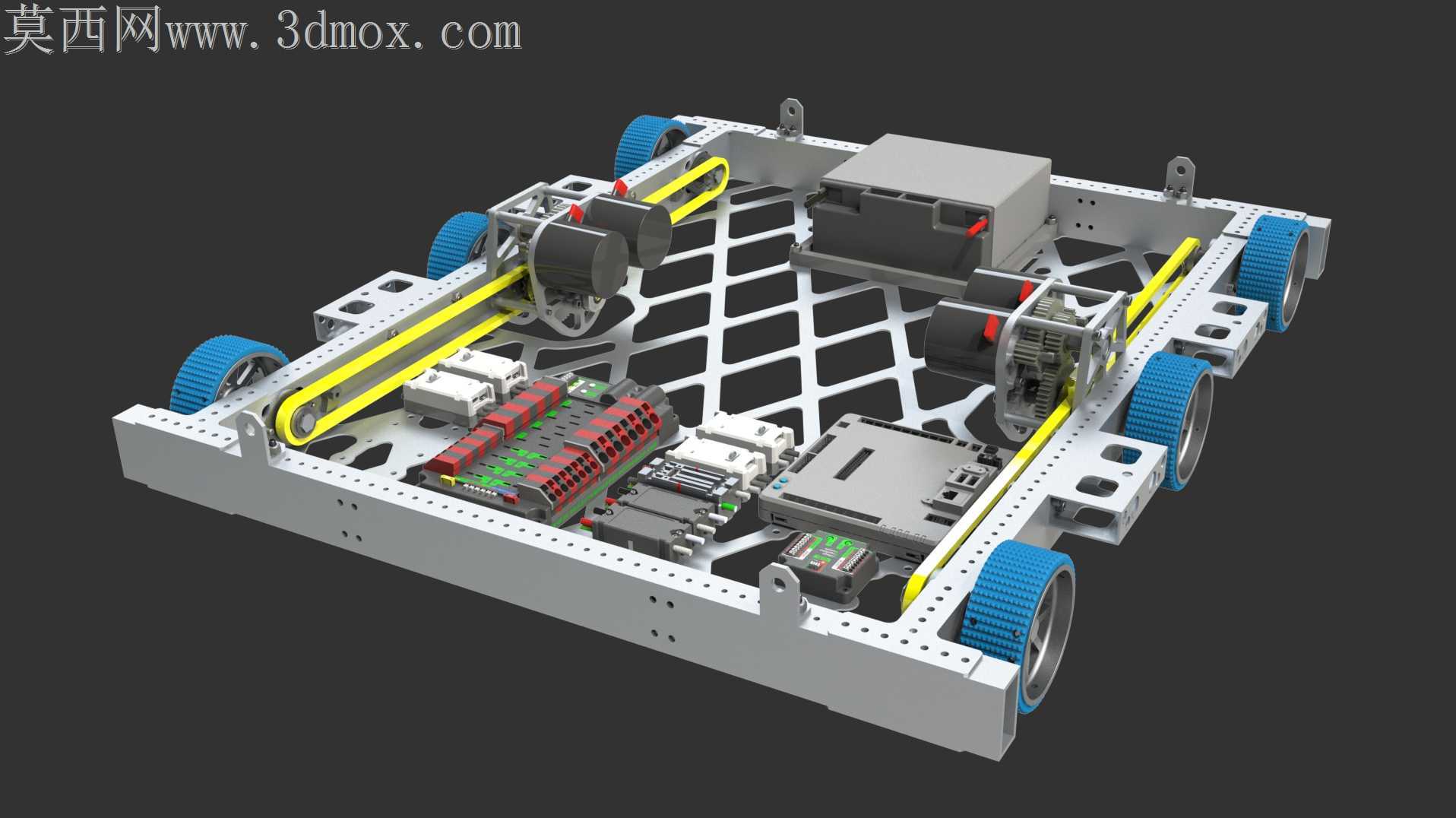

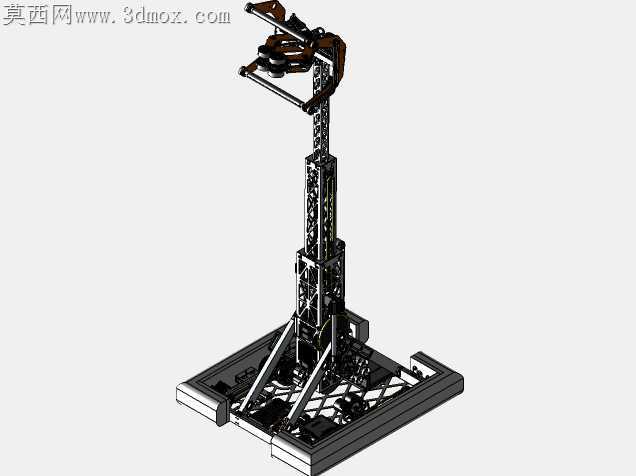

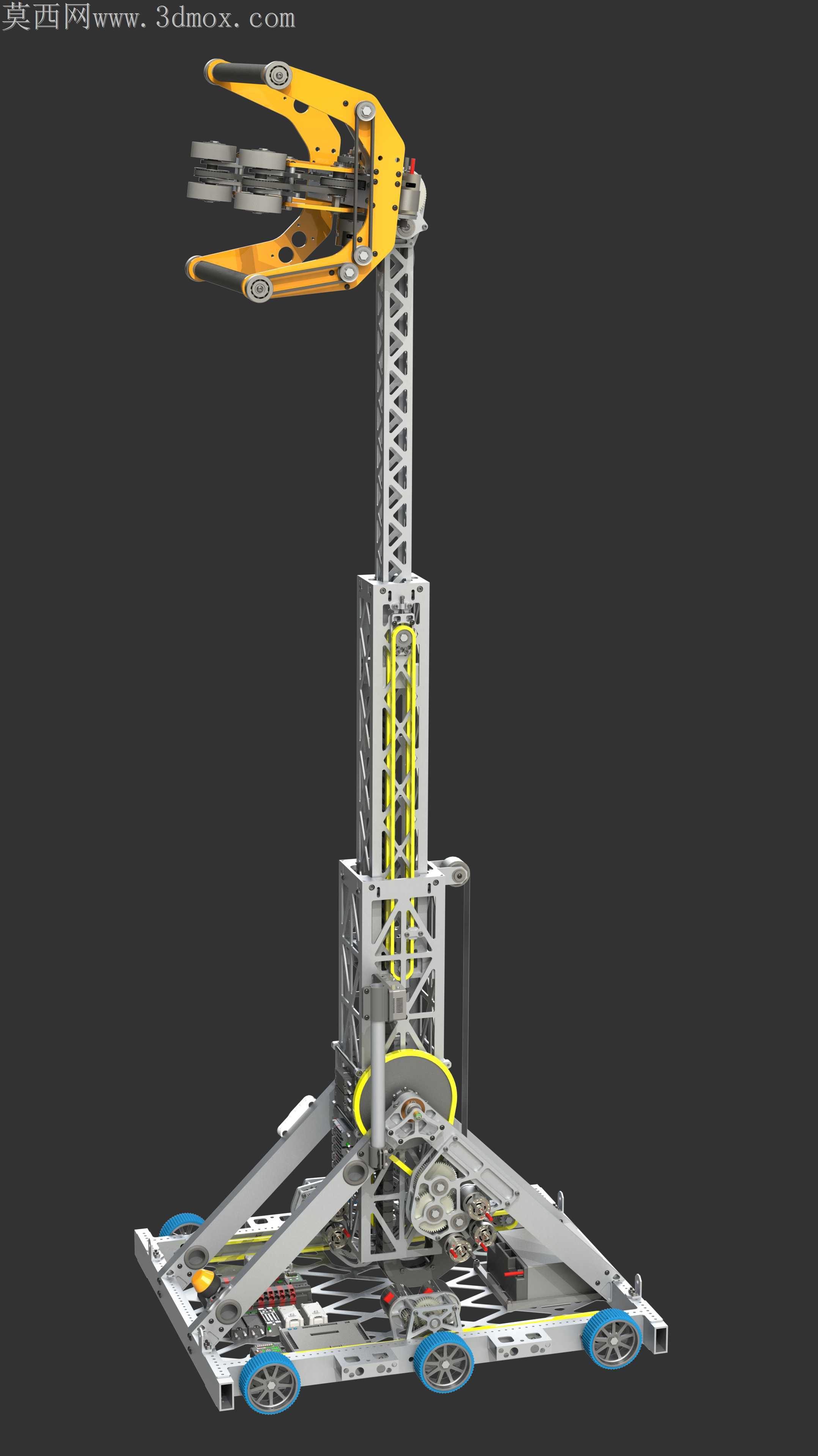

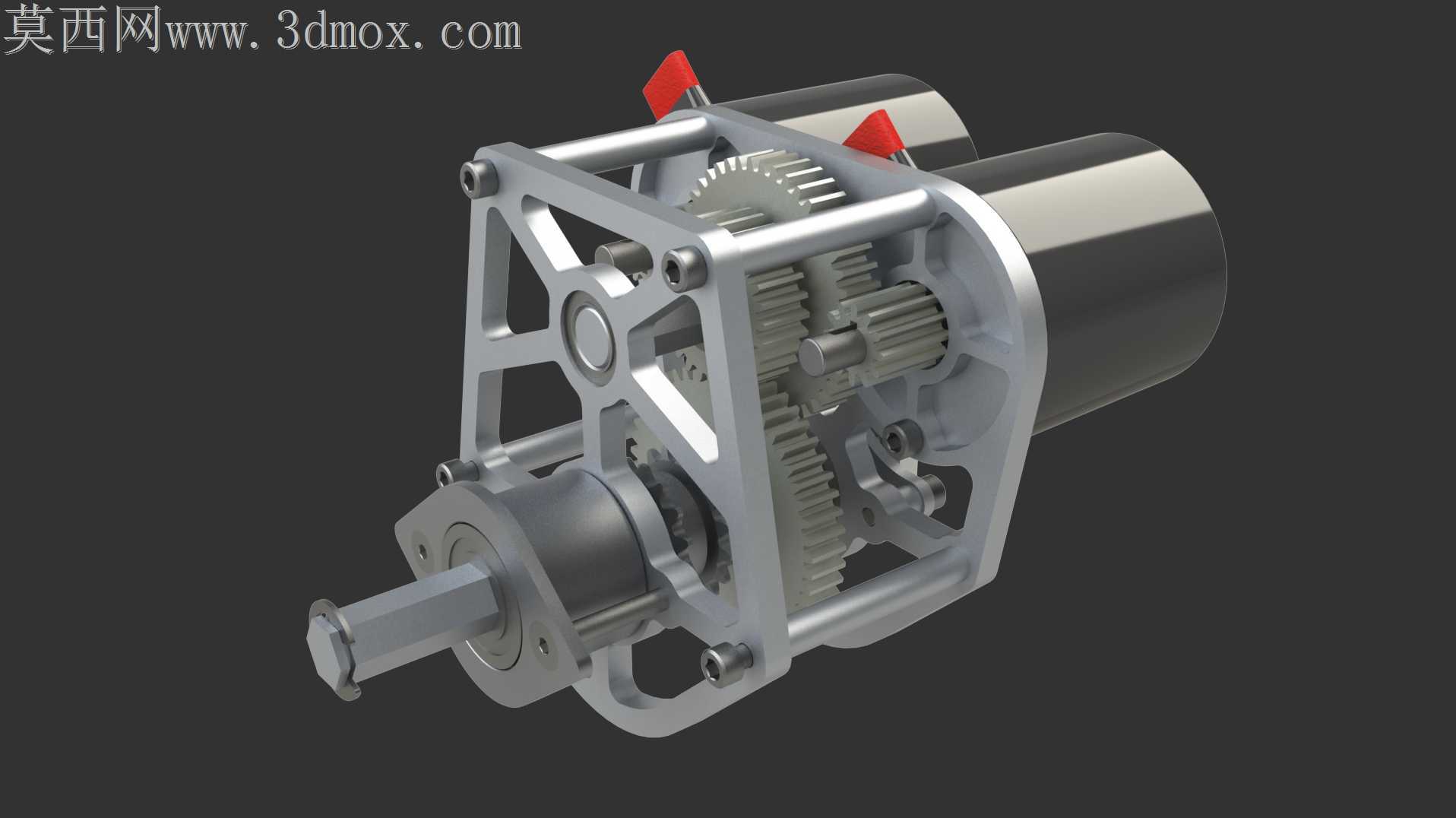

竞技类机器人的伸缩臂结构，最容易在高速启停、碰撞对抗中出现臂体形变、传动卡滞的问题，这款伸缩臂的结构设计，从竞赛实训的落地需求出发，把对抗场景下的受力冗余做进了每一处连接细节里。臂架采用对称式双平行四边形连杆布局，没有采用常见的单臂伸缩滑轨结构，避免单侧受撞击后滑轨变形导致整个臂体锁死，上下两组横向辊轮的安装座预留了0.02mm的偏心调节余量，装配时可以根据臂架焊接后的实际形变微调辊轮与臂面的贴合间隙，既不会因为间隙过大出现伸缩晃动，也不会因为过盈配合增大传动阻力。臂体末端的机械手安装位做了快拆式法兰接口，法兰盘上的定位销孔采用错位排布，不会出现装反的问题，不同功能的末端执行器可以在十秒内完成更换，适配竞赛里不同的任务需求。传动链路里的同步带轮没有直接固定在臂架侧板上，而是采用了浮动式张紧座，张紧座的调节腰孔做了圆弧过渡，调节张紧力时不会出现带轮偏斜，同步带运转时的啮合噪音比固定式安装低15分贝左右，也能抵消一部分臂体形变带来的带轮轴距偏差。臂架上的黄色结构件采用镂空减重设计，镂空的位置特意避开了应力集中的转角区域，每个镂空边缘都做了R2的圆角过渡，不会因为减重开孔导致结构强度骤降，整机重量控制在竞赛规则的限制范围内的同时，臂体伸出最大行程时的末端下垂量控制在1mm以内。辊轮外层包裹的防滑胶圈采用卡嵌式安装，不需要额外粘接，胶圈磨损后可以直接徒手更换，不需要拆解整个辊轮组件，适配竞赛现场快速维修的需求。走线槽隐藏在臂架连杆的内侧凹槽里，线缆顺着连杆的运动轨迹排布，臂体伸缩时线缆不会出现拉扯、剐蹭的问题，也不会暴露在外侧被对抗中的其他机器人勾挂扯断。驱动电机的安装座做了减震胶垫夹层，电机高速正反转时的震动不会直接传递到臂架上，避免长期震动导致连接螺丝松动。整个结构没有采用复杂的定制加工件，大部分连接零件都采用通用标准件，实训加工时只需要完成臂架板材的激光切割和简单的铣削加工，不需要五轴设备就能完成全部零件的制作，学生在装配调试的过程中，可以直观理解平行四边形机构的运动特性、传动张紧的调节逻辑、公差配合对机构运转的影响，把课本里的机械设计知识落地到实际的结构调试里，也能在对抗测试中直观看到不同结构设计在受力时的表现差异，积累真实的工程设计取舍经验。
