六轴机器人配套双检测气动夹持执行机构

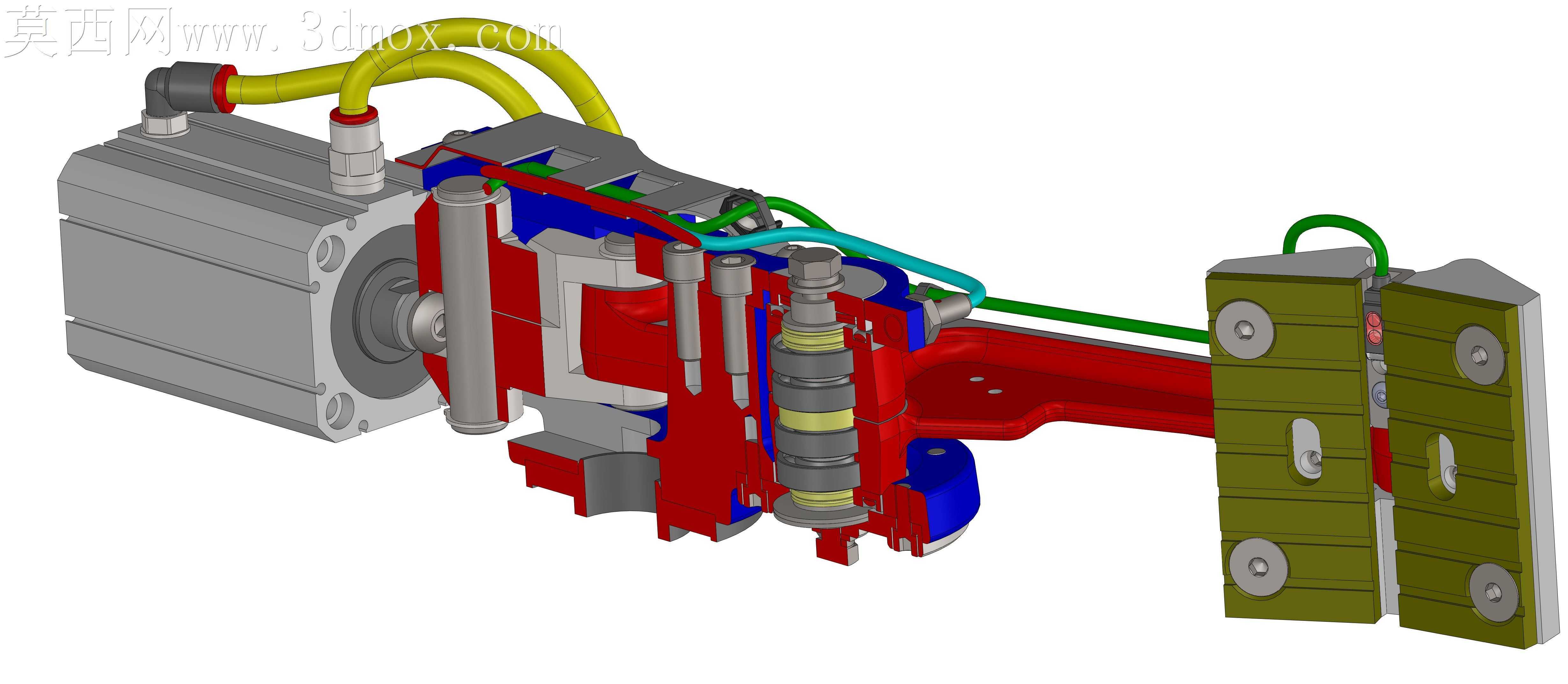

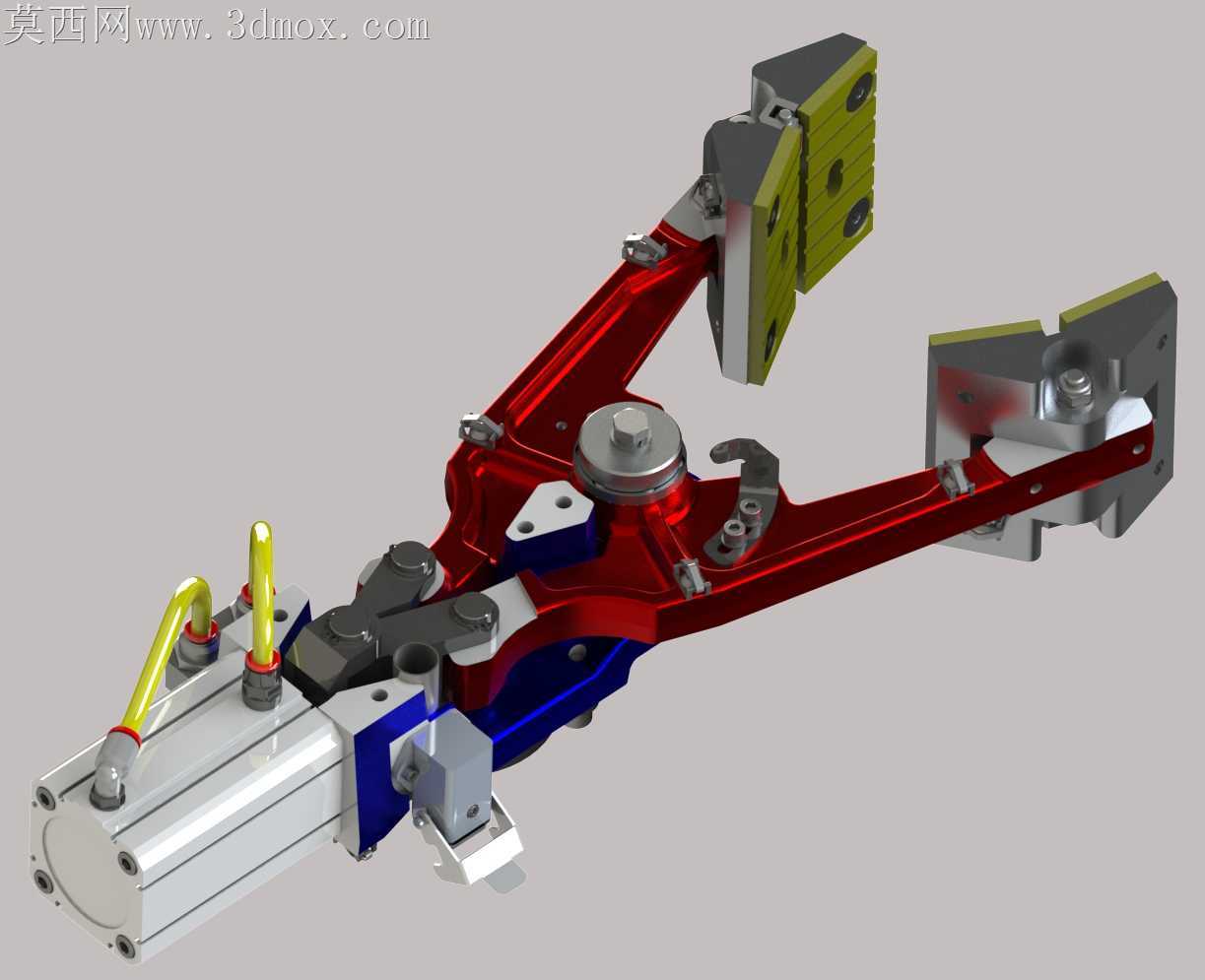

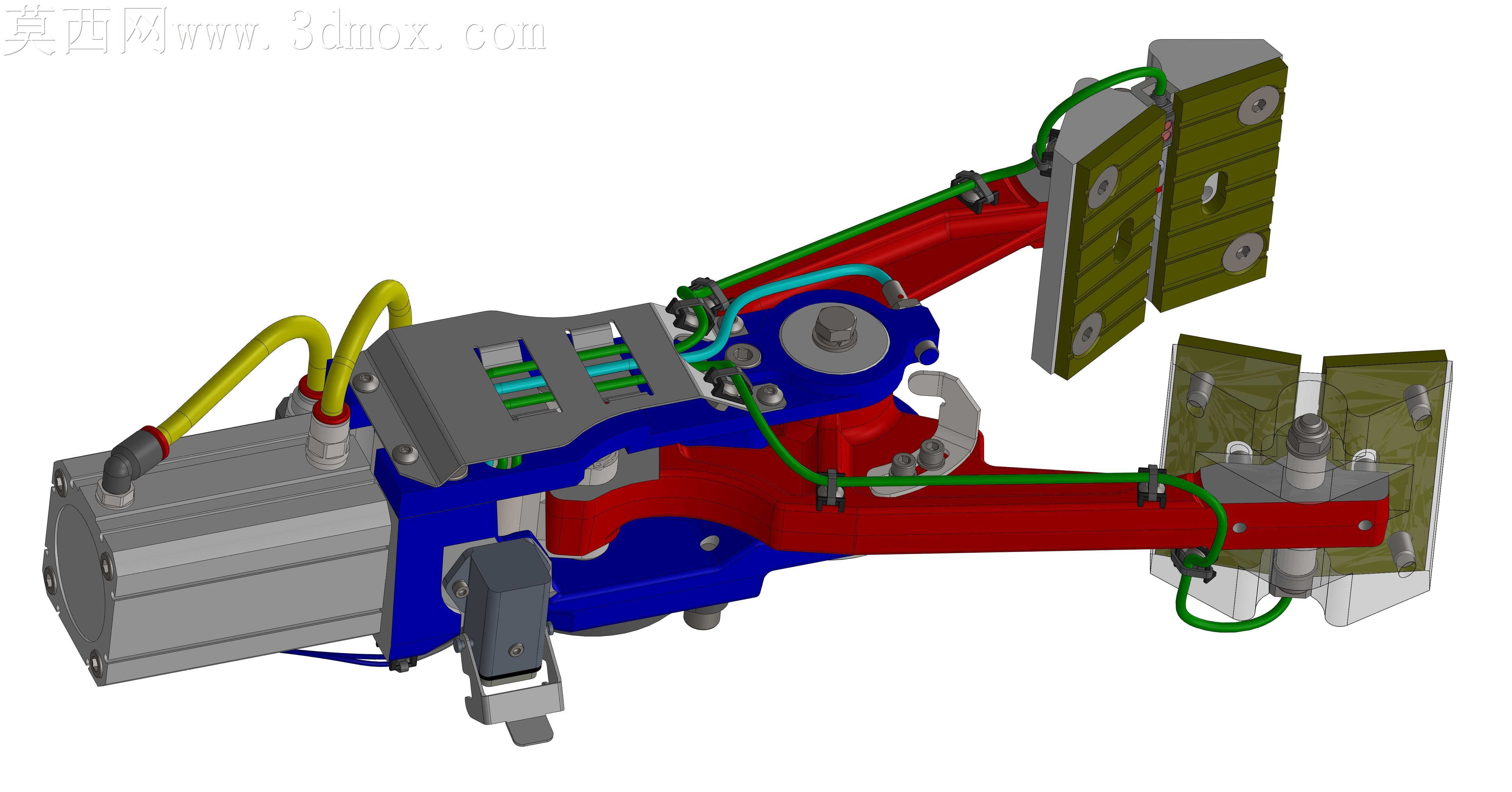

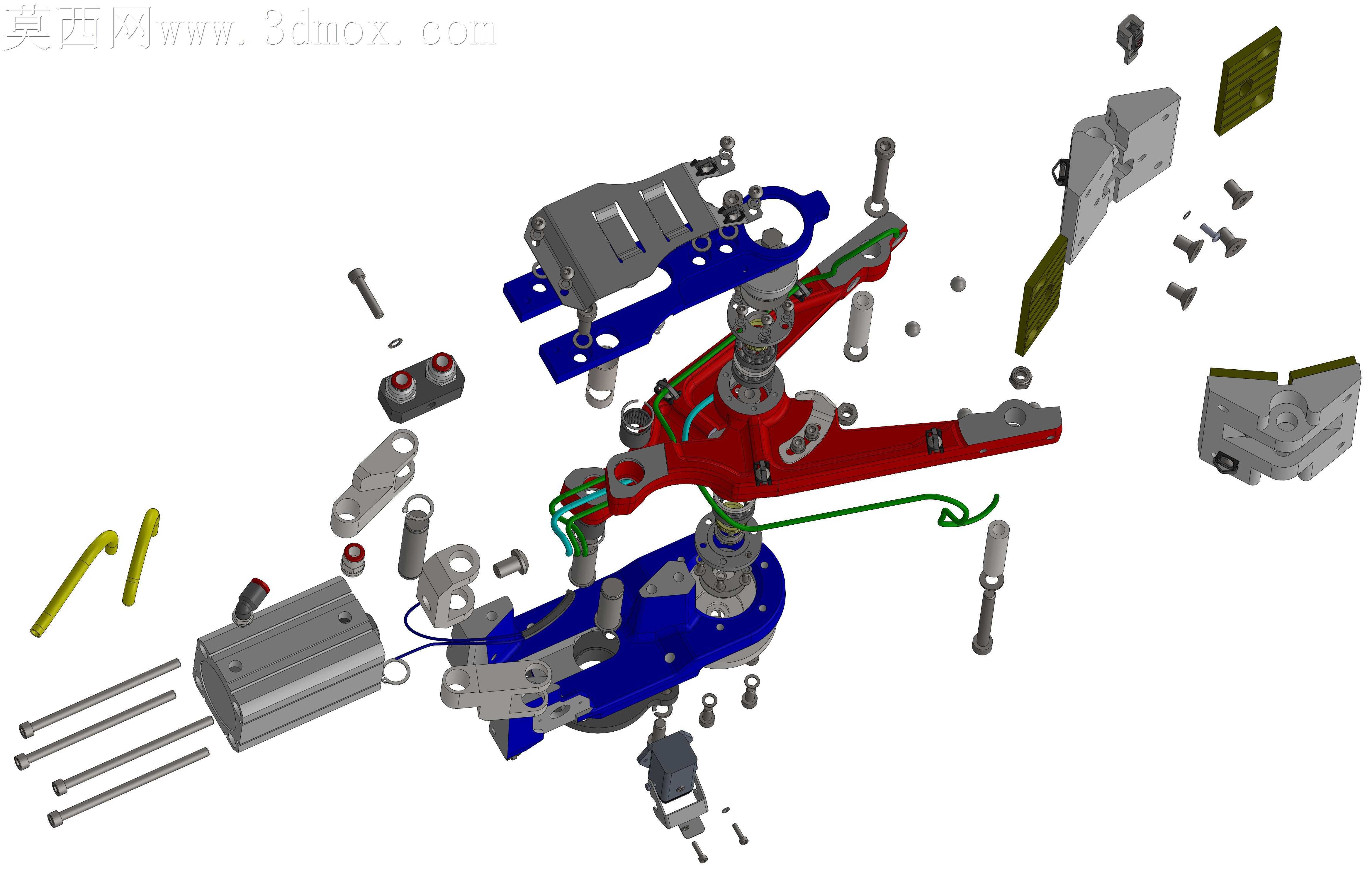

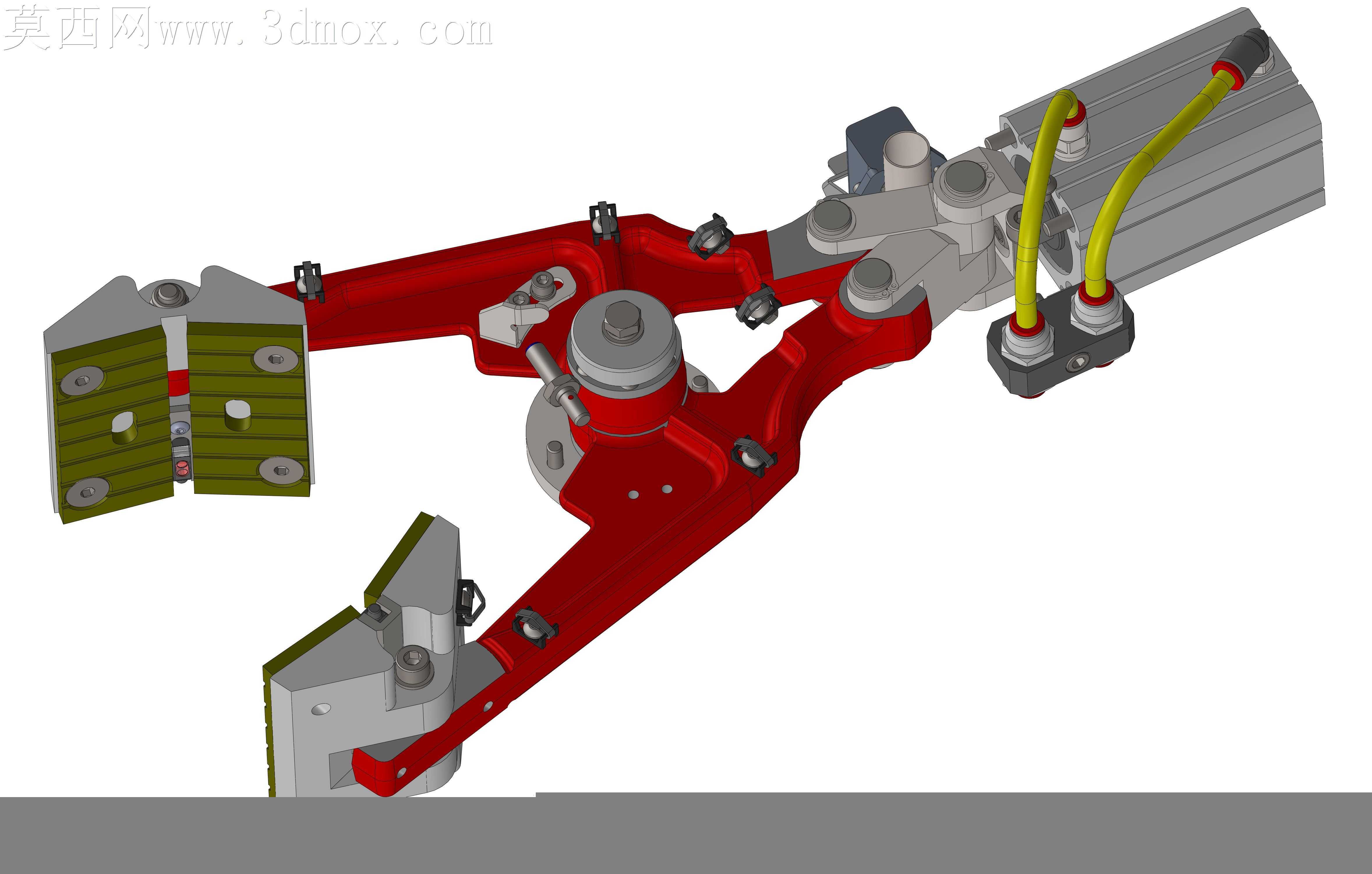

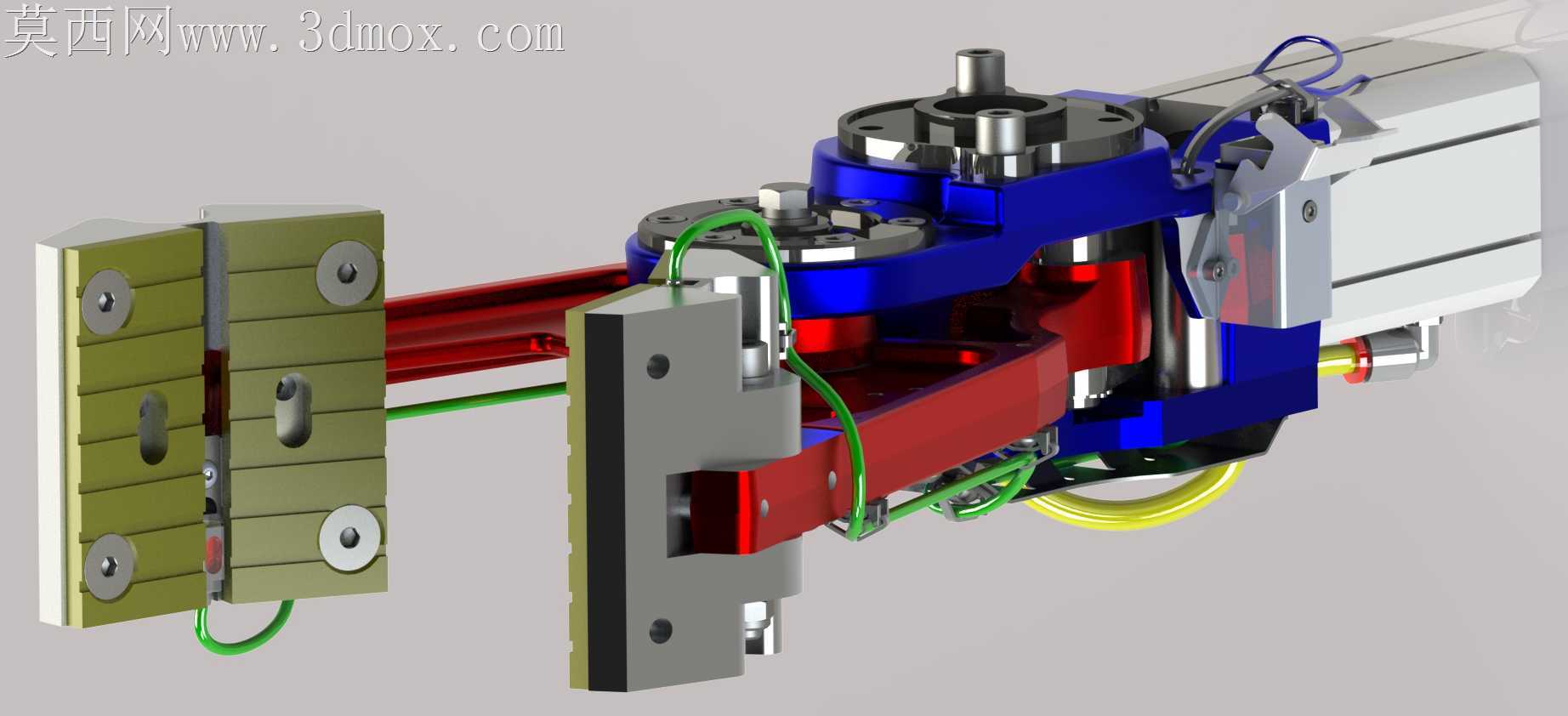

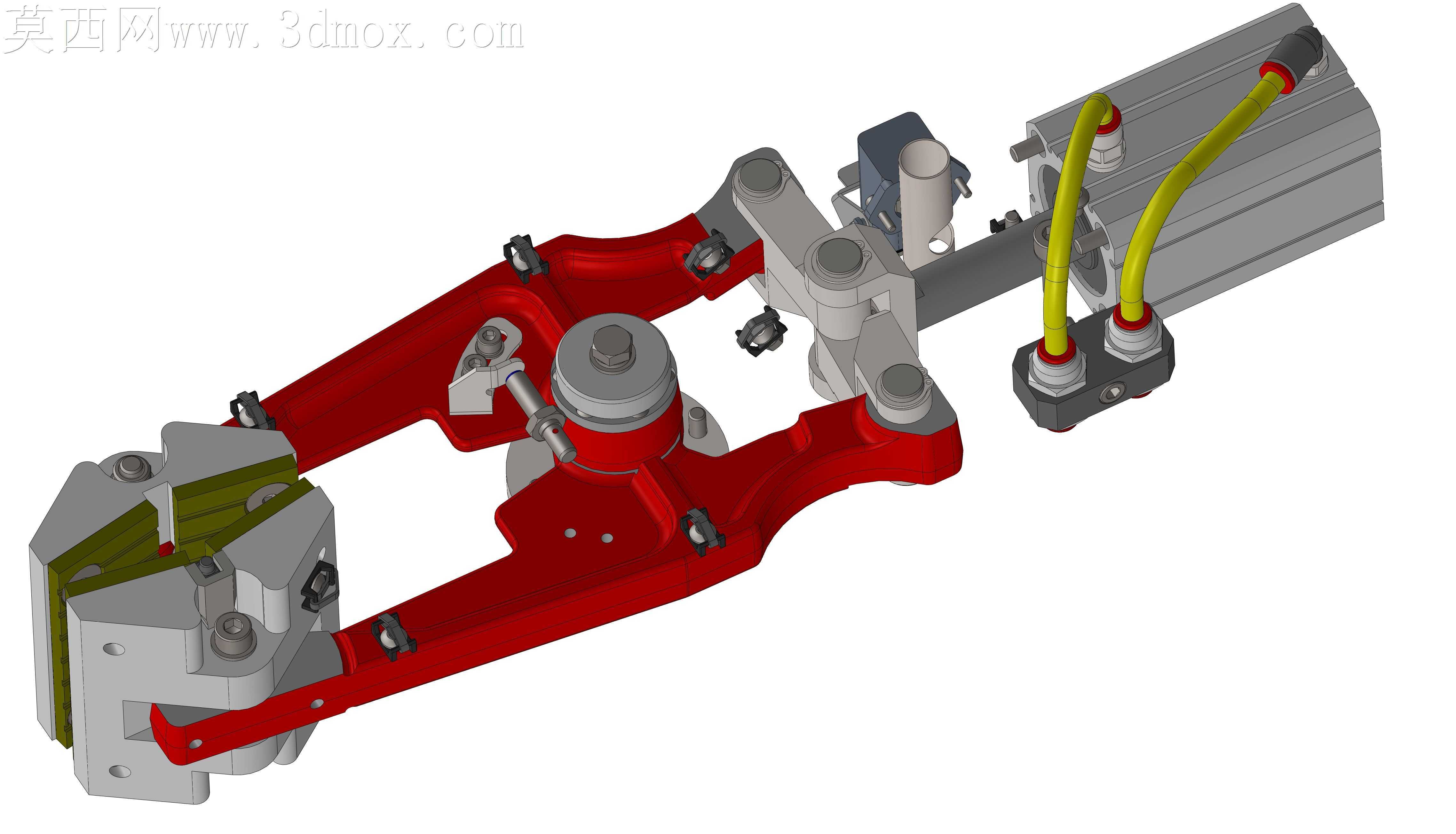

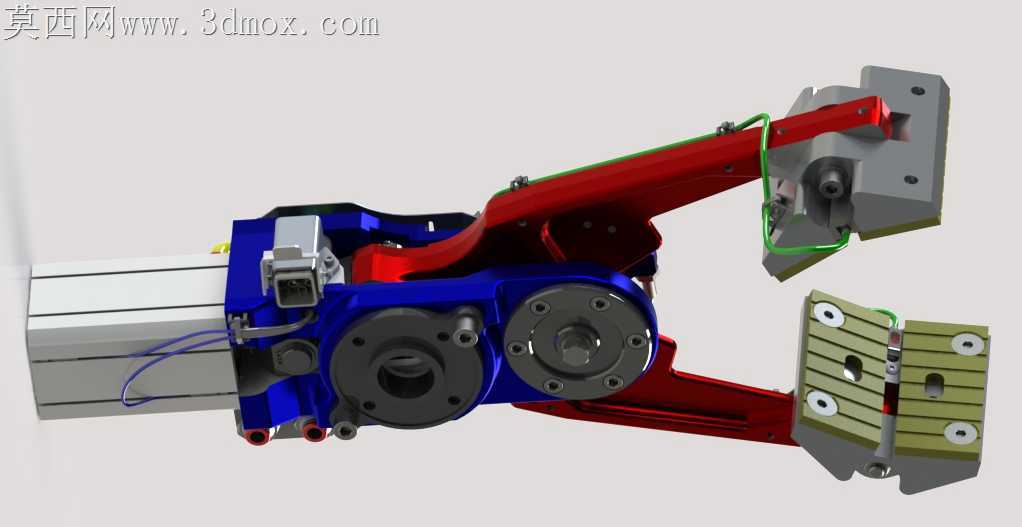

车间里六轴机器人末端夹持的失效问题，八成出在夹爪刚性不足与检测位偏移——重载搬运时夹臂颤振会带偏工件定位，双爪同步差0.1mm就会触发停机报警，这款夹持机构的结构设计刚好戳中这些现场痛点。夹臂采用变截面箱型弯折结构，靠近回转支点的位置做了加厚加强筋，从支点到爪端的壁厚呈梯度递减，既保证爪端夹持12kg工件时的形变量控制在0.05mm以内，又不会让整体重量超出机器人末端负载冗余。双爪的检测位没有做在容易受切削液、焊渣飞溅污染的爪端外侧，而是内嵌在夹臂与气缸连接的铰接座旁，检测探头的安装槽预留了0.3mm的微调间隙，现场调试时不用拆整个夹爪，只需要拧动侧面的紧定螺钉就能校准检测位置，比外置式检测支架少了三个装配紧固件，也避免了支架受碰撞变形导致的检测误判。气缸与夹臂的连接没有采用常规的刚性法兰直连，而是在铰接处加了一层自润滑铜衬套，衬套与销轴的配合公差选了H7/g6间隙配合，长时间高频开合不会出现卡滞，铜衬套的磨损量可以通过铰接处的调节螺母补偿，不用整组更换铰接组件。爪端的夹持块做了可快换的燕尾槽结构，不同工件只需要更换对应齿形的夹持块，不用重新调整整个夹爪的开合行程，夹持块背面的定位销与夹臂安装孔的位置度公差控制在0.02mm，换块后重复定位精度不会出现漂移。气路接口做在气缸尾部的侧上方，避开了夹臂开合的运动干涉区，气管走线顺着夹臂的加强筋凹槽排布，用卡扣固定后不会随夹臂运动反复弯折，减少了气管疲劳破损的概率。夹臂表面做了硬质阳极氧化处理，红色的氧化层厚度达到25μm，耐磨性能比普通喷漆处理高四倍，在有金属碎屑飞溅的焊接、上下料工位使用，不会轻易出现表面刮花锈蚀的问题。铰接处的锁紧垫片采用了防松蝶形垫片，比普通弹簧垫片的防松效果提升60%，机器人高速往复运动时不会出现螺栓松动导致的夹臂错位。
