SG90舵机驱动钳形夹持执行机构

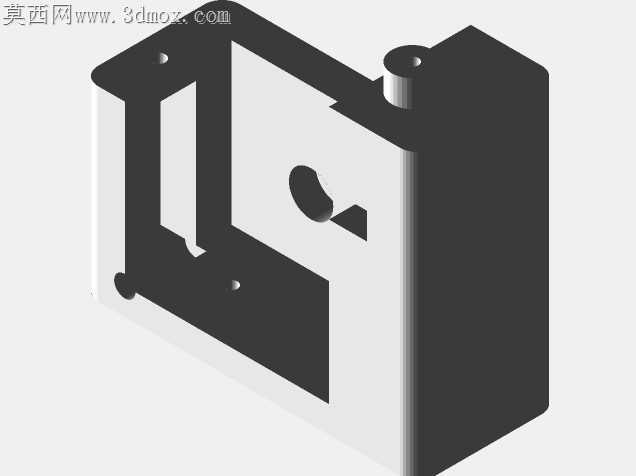

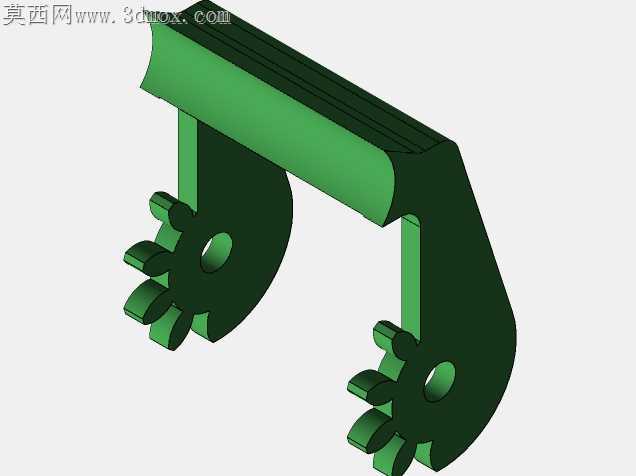

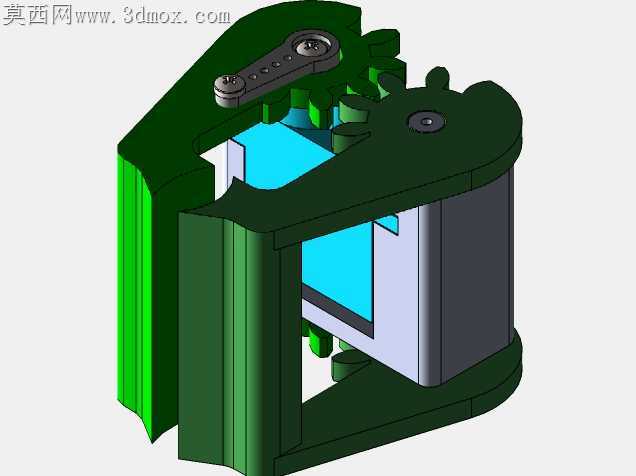

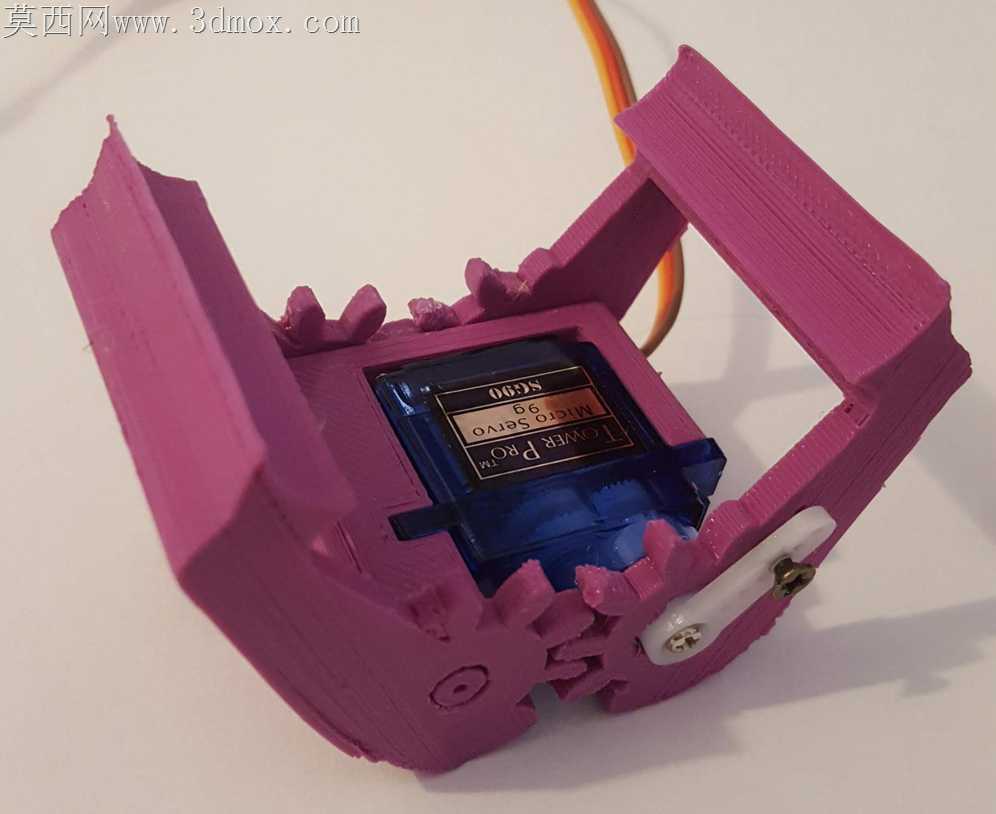

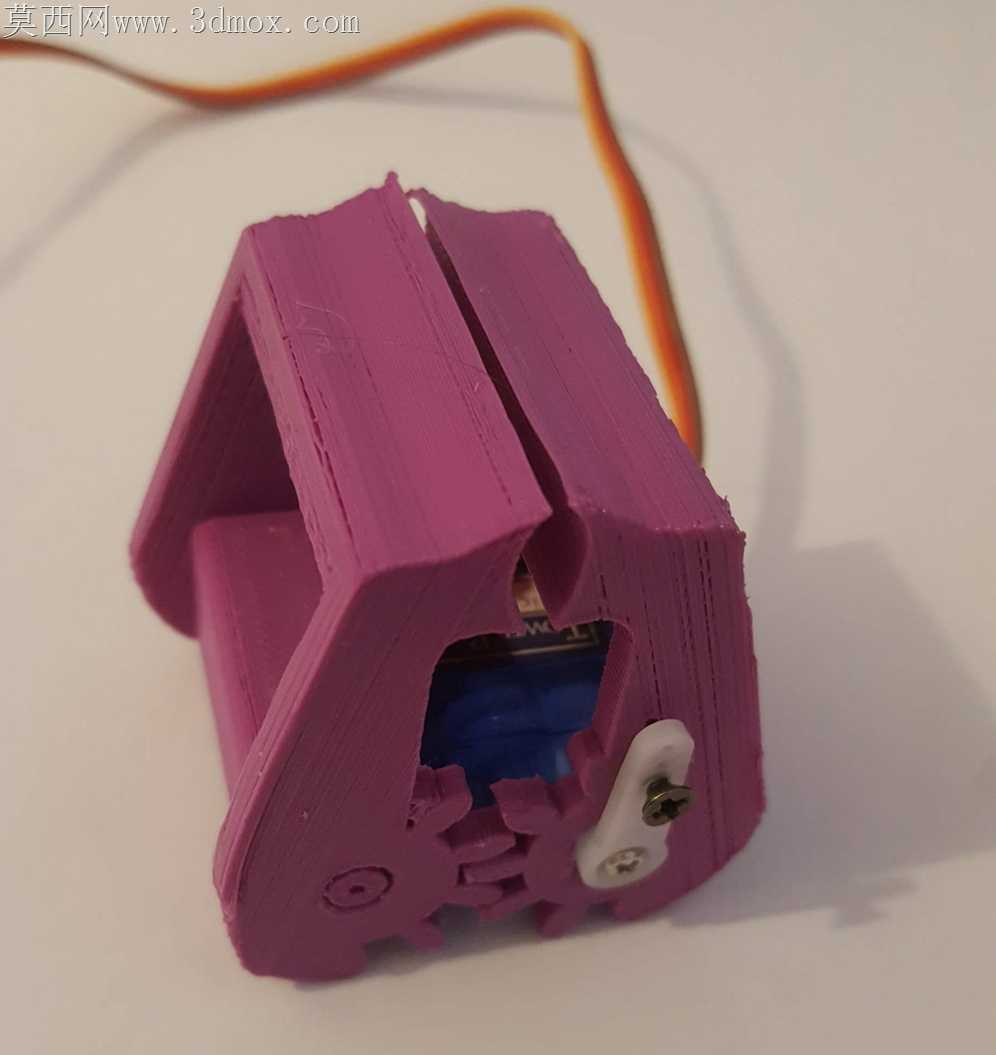

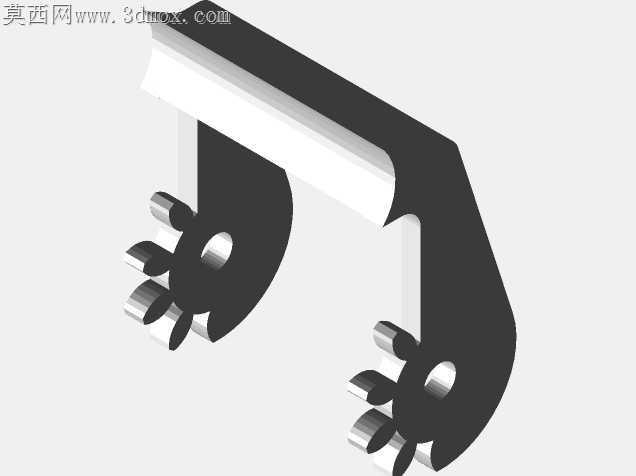

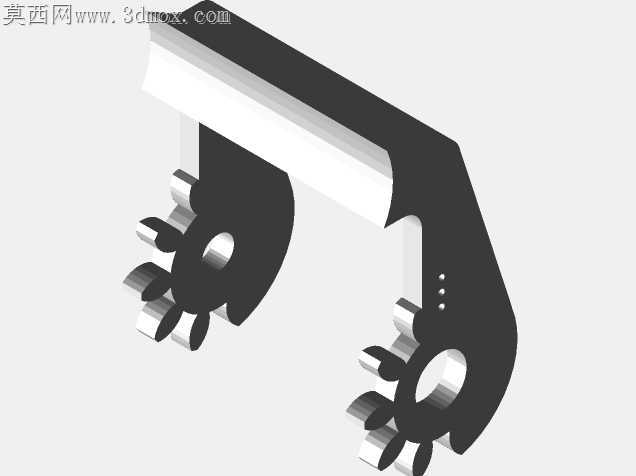

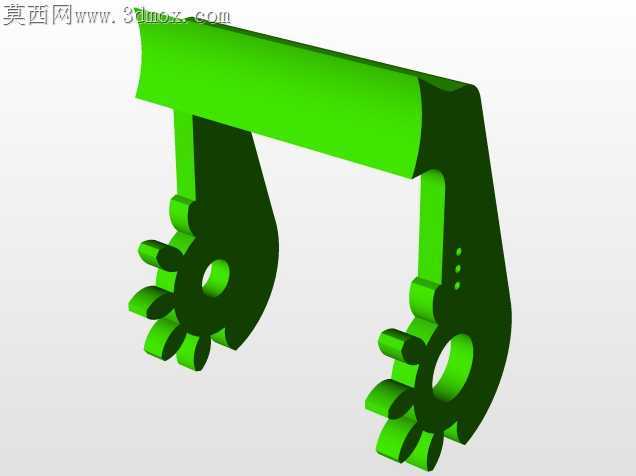

小型舵机驱动夹持器在桌面级实训场景里，最常出现的失效点是钳口开合行程与舵机摆角不匹配，要么舵机转到极限位置钳口还未完全闭合夹不住薄件，要么舵机还没到额定转角钳口已经顶死，长期堵转直接烧蚀舵机内部电位器与齿轮组。这套钳形夹持结构在传动连杆的铰接孔位做了偏心余量设计，铰接轴与孔壁预留0.02mm的滑动间隙，既不会因为间隙过大出现夹持晃量，也不会因为公差过紧导致舵机输出扭矩被连杆摩擦消耗大半。钳口的咬合面没有做光滑平面处理，而是预留了0.3mm深度的细密齿纹槽，实际加工时可以直接在这个槽位粘贴0.5mm厚的丁腈橡胶垫，夹持光敏树脂打印件、薄铝片这类易刮花工件时，不会留下硬压痕，橡胶垫的静摩擦力还能把夹持所需的舵机扭矩降低30%左右，同规格SG90舵机驱动下能夹持的工件重量上限提升近四成。舵机安装位的卡槽做了微锥度设计，推入舵机时靠锥面导向自动找正，不需要反复调整舵机输出轴与连杆主动盘的同轴度，卡槽侧壁预留的M2螺丝孔位做了沉头处理，螺丝锁紧后端面完全没入塑料壳体表面，不会突出剐蹭周边的走线或者相邻安装结构。钳身的两个半壳对接面没有做整面贴合，而是在四个角位设计了0.1mm高的定位凸台，对接时凸台先卡入对应凹槽，直接消除装配时的错位量，打螺丝时不需要手扶对齐，装配效率比平面对接结构高很多。主动摆臂与舵机输出轴的配合孔做了D型切面，完全匹配SG90舵机的D型输出轴，不会因为长期正反转出现轴孔打滑空转的问题，孔位深度比舵机输出轴长度深0.2mm，摆臂端面与舵机壳体之间预留微小间隙，转动时不会蹭到舵机端盖产生额外阻力。钳身的走线槽开在非铰接侧的内壁，舵机的杜邦线可以完全埋入槽内，顺着钳身根部的出线口引出，不会在钳口开合时被夹进铰接缝隙磨破线皮，之前实训课上学生组装的同类夹爪，有近三成故障都是走线被夹断导致舵机失控。这套结构所有壁厚都控制在1.8mm-2.2mm之间，不管是用PLA材料FDM打印，还是用光敏树脂SLA打印，都不会出现壁厚不均导致的翘曲变形，打印完成后不需要做大量的打磨修配，去掉支撑就能直接装配，铰接位置的转轴用普通1.5mm直径的回形针截断就能替代，不需要额外采购定制销轴，非常适合实训场景下快速组装验证。
