按压式自锁机械锁具结构设计

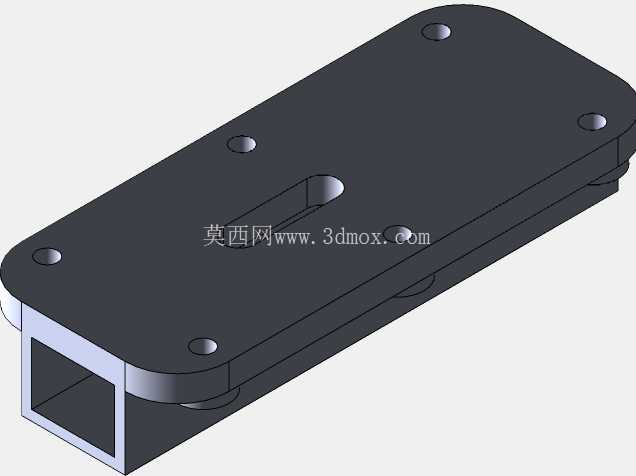

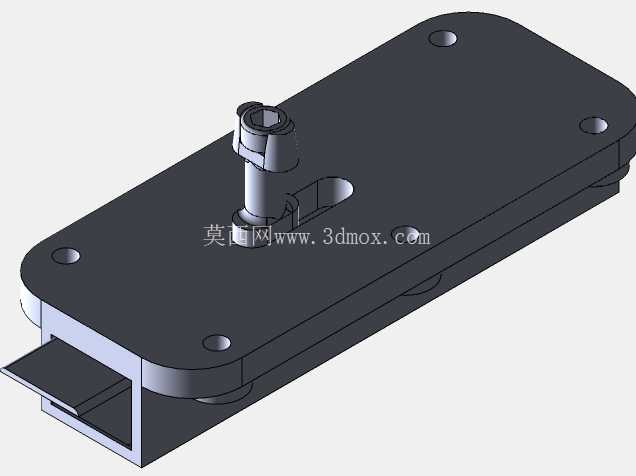

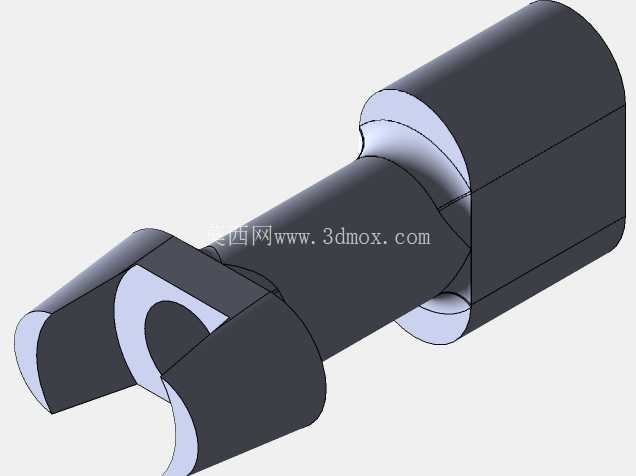

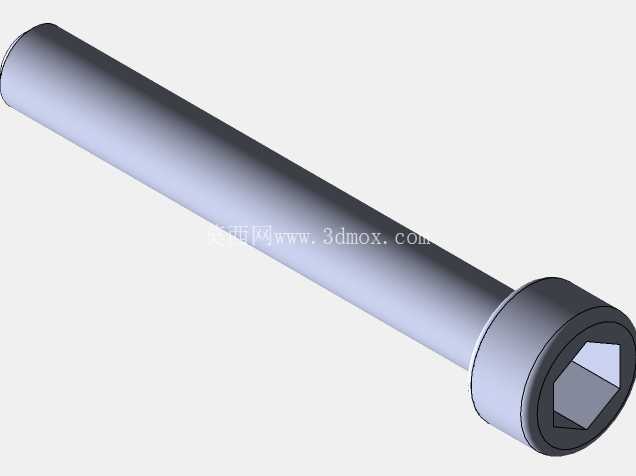

　　这款自锁结构的锁具，核心应用场景集中在小型工业设备舱门、工具箱柜、户外通讯设备机箱以及轻型防护门的锁紧固定场景，区别于传统弹子锁的旋转开启逻辑，该结构采用按压触发的自锁逻辑，单次按压即可完成锁舌的弹出锁止，再次按压即可触发解锁收回锁舌，无需额外配置钥匙或者旋转把手，在需要频繁启闭、且对操作便捷性有要求的密闭舱体场景中适配性极强。从实际使用的功能特性来看，锁体整体采用扁平式布局设计，主体基座为带圆角的矩形板状结构，基座上预留了四个沉头安装孔，安装时可直接将锁体嵌入舱门的预制安装槽内，通过四颗标准紧固件完成与门板的固定，安装后锁体上表面与门板表面基本齐平，不会突出门板表面造成剐蹭或者磕碰，适配门板厚度范围在1.2mm到3mm之间的冷轧钢板、铝合金板材以及硬质工程塑料板材，安装边界的容错空间充足，即便预制安装槽的尺寸存在±0.2mm的公差，也可通过基座边缘的定位凸台完成适配调整，不会出现安装后松动旷量的问题。锁体核心的触发机构位于基座中心位置，采用柱状按压触发结构，触发柱的顶端做了倒角导向设计，用户按压时无需精准对准中心位置，只要施力点落在触发柱顶端的有效区域内即可完成触发，触发柱内部集成了复位弹簧与锁止卡位结构，弹簧参数匹配了10N到35N的按压力度区间，既不会因为按压力度过小造成误触发，也不会因为按压力度过大导致操作费力，日常佩戴劳保手套操作时也可顺利完成启闭动作。

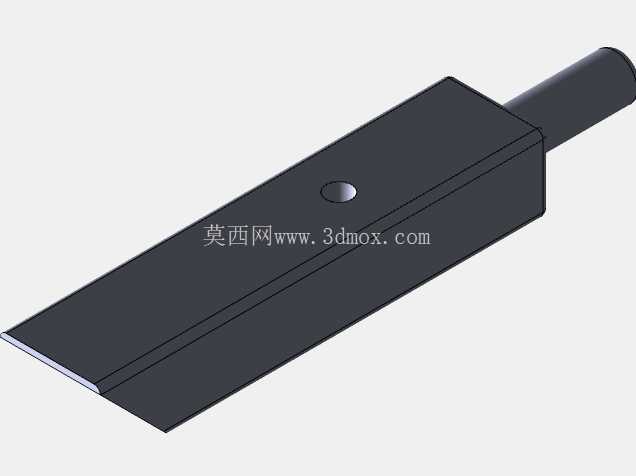

　　锁舌部分采用抽拉式片状结构，锁舌伸出长度为12mm，锁舌的接触面做了15度的导向斜角，在舱门闭合过程中，锁舌接触到门框的锁扣位置时可自动压缩收回，待舱门完全闭合后自动弹出完成锁止，无需额外手动操作即可实现关门自动落锁，锁舌的侧边做了耐磨强化处理，长期反复启闭过程中不会因为摩擦出现金属碎屑脱落或者锁舌卡顿的问题，锁舌与基座之间的配合间隙控制在0.1mm以内，锁止状态下不会出现明显的旷量，可有效避免舱门因为设备振动产生异响。

　　从设计思路层面来看，整个锁具结构没有采用复杂的多连杆传动，所有传动部件都集成在基座的封闭腔体内，外部没有裸露的传动零件，可有效阻挡户外场景下的灰尘、雨水进入锁体内部，在-20℃到60℃的工作温度区间内都可保持稳定的触发性能，不会因为低温导致弹簧卡滞或者高温导致塑料部件形变失效。锁体的基座底部设计了走线避让槽，如果需要搭配电控解锁模块，可直接在原有锁体结构上加装电磁触发组件，无需重新开模制作基座，可快速拓展出电控解锁的版本，适配不同场景的使用需求。在结构细节处理上，基座与上盖之间采用卡扣加超声波焊接的密封方式，整体防护等级可达到IP54级别，可应对日常的喷淋、扬尘环境，适合在户外机柜、工程机械设备的侧边检修舱门场景使用，锁体内部的所有金属部件都做了镀锌钝化处理，长期在潮湿环境下使用也不会出现锈蚀卡滞的问题，触发柱与基座的配合位置加装了聚四氟乙烯耐磨衬套，反复按压的使用寿命可达到万次以上，完全满足工业设备的全生命周期使用需求。

　　在安装适配性上，锁体整体的外轮廓尺寸为长78mm、宽36mm、整体厚度18mm，安装时需要在门板上开出68mm*26mm的矩形安装孔，四个安装孔的中心距分别为64mm和24mm，可直接替换市面上同规格的按压式门锁，无需对原有门板的安装孔位进行二次修改，替换维护的成本极低。锁舌的配合锁扣采用标准的3mm厚冷轧钢板冲压件，锁扣上预留了长条形调节孔，安装时可根据门板与门框的间隙调整锁扣的前后位置，保证锁舌与锁扣的配合深度在8mm以上，避免因为安装间隙问题导致锁止失效。
