礼品盒用卡扣式机械锁定装置结构设计

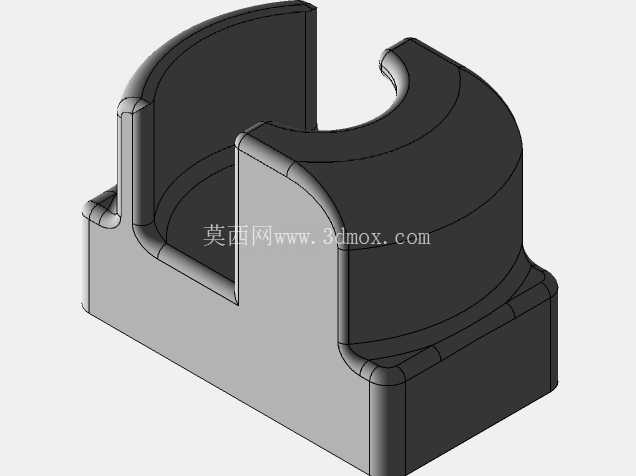

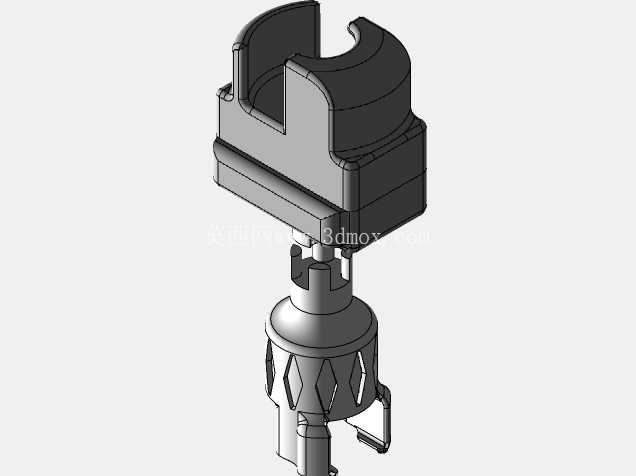

　　日常礼品封装场景中，常见的纸盒锁扣多为一次性撕拉结构或简易插舌，反复开合后易出现纸板磨损、扣合失效的问题，部分需要长期留存、反复开合的纪念款礼品盒、收藏类收纳盒，对可重复使用的机械式锁定结构有明确需求，这款卡扣式机械锁定装置正是针对这类场景开发的小型锁紧构件。从结构功能来看，该装置采用纯机械卡扣锁紧原理，无需额外锁具或磁吸配件，上部的C型开口卡扣作为锁紧执行端，可与盒盖预设的卡合凸台配合，当盒盖下压至预设位置时，卡扣内侧的限位台阶自动卡入凸台下方的卡槽，实现盒体与盒盖的可靠锁止，避免礼品在搬运、存放过程中意外开启导致内部物件散落；下部的菱形防滑握持段为解锁操作端，使用者握持该段旋转一定角度后，上部卡扣会随转轴同步转动，让C型开口对准凸台的脱出方向，即可顺利开启盒盖，解锁动作逻辑简单，无需额外学习成本，适配全年龄段用户的操作习惯。

　　设计过程中优先考虑了安装适配性，装置底部设置了带卡扣的固定柱，可直接卡入礼品盒盖板预设的安装孔内，无需额外粘接或螺丝固定，安装时仅需在盒盖对应位置冲出与固定柱直径匹配的圆孔，将装置从盒盖外侧压入即可完成固定，固定柱周边的限位法兰可贴合盒盖表面，限制装置的轴向窜动，保证长期使用过程中不会出现松动脱落；上部卡扣的工作行程经过反复校核，锁止状态下卡扣与盒盖表面的间隙控制在0.2mm以内，既不会因为间隙过大导致锁止后盒盖晃动，也不会因为间隙过小出现卡滞、无法顺利扣合的问题。

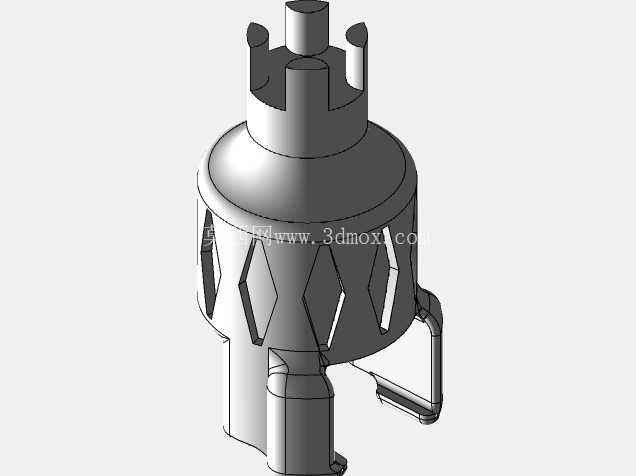

　　外形尺寸方面，装置整体最大外径不超过30mm，轴向总高度控制在45mm以内，安装后突出盒盖表面的高度仅为28mm，不会过度占用礼品盒的外部空间，也不会因为突出尺寸过大导致运输过程中磕碰损坏；上部C型卡扣的开口宽度适配市面上绝大多数礼品盒的纸板厚度，可适配1-3mm厚度的灰板、卡纸类盒体材质，无需针对不同厚度的盒体重新调整卡扣尺寸。结构细节上，下部握持段的菱形滚花结构并非装饰设计，每一处菱形凸起的高度为0.8mm，相邻凸起的间距为2mm，可在使用者旋转解锁时提供足够的摩擦力，避免手部出汗或佩戴薄手套时出现打滑；卡扣与转轴的连接位置做了R1.5的圆角过渡，避免应力集中导致长期反复开合后出现断裂，整个装置除转轴配合面预留0.1mm的活动间隙外，其余位置均做了等壁厚设计，壁厚统一为2mm，既保证了结构强度，也适配注塑加工的工艺要求，量产时可采用ABS或PP材质一次注塑成型，生产成本可控。

　　实际应用中，除了礼品盒场景外，该结构也可经过简单尺寸调整后用于小型收纳盒、玩具包装盒、手工DIY作品的锁紧结构，卡扣的锁紧力经过实测可承受50N的竖直拉力，完全满足日常封装场景的使用需求，解锁所需的旋转扭矩控制在0.2N·m以内，儿童也可轻松操作，不会出现拧不动或者锁不紧的问题。安装边界上，装置对安装孔的位置精度要求不高，安装孔中心距离盒盖边缘的最小距离仅需15mm即可，不会因为盒盖边缘空间不足导致无法安装，固定柱的卡爪具有一定的弹性变形量，可适配±0.2mm的安装孔孔径误差，降低了盒体加工的精度要求，适合批量礼品盒生产时的快速装配。
