三旋翼抽象构型飞行载具结构设计

该旋翼构型的设计核心围绕三旋翼动力布局的结构合理性展开，区别于常规四旋翼的对称动力分配逻辑，这套三配置cuclocopter抽象组件在机架承力路径上做了针对性优化，三个动力舱分别布置在三个延伸臂端，形成非等边三角的支撑结构，在保证动力输出覆盖范围的同时，减少了单臂的悬臂长度，降低飞行过程中臂端的振动幅值。从实际应用场景来看，这类三旋翼构型更适合小载荷的近距巡检、室内空间探查类任务，相比四旋翼结构，单组动力冗余调整的逻辑更直接，在单动力输出异常时，剩余两组动力的姿态纠偏力矩计算更简洁，飞控参数调试的复杂度有所降低。

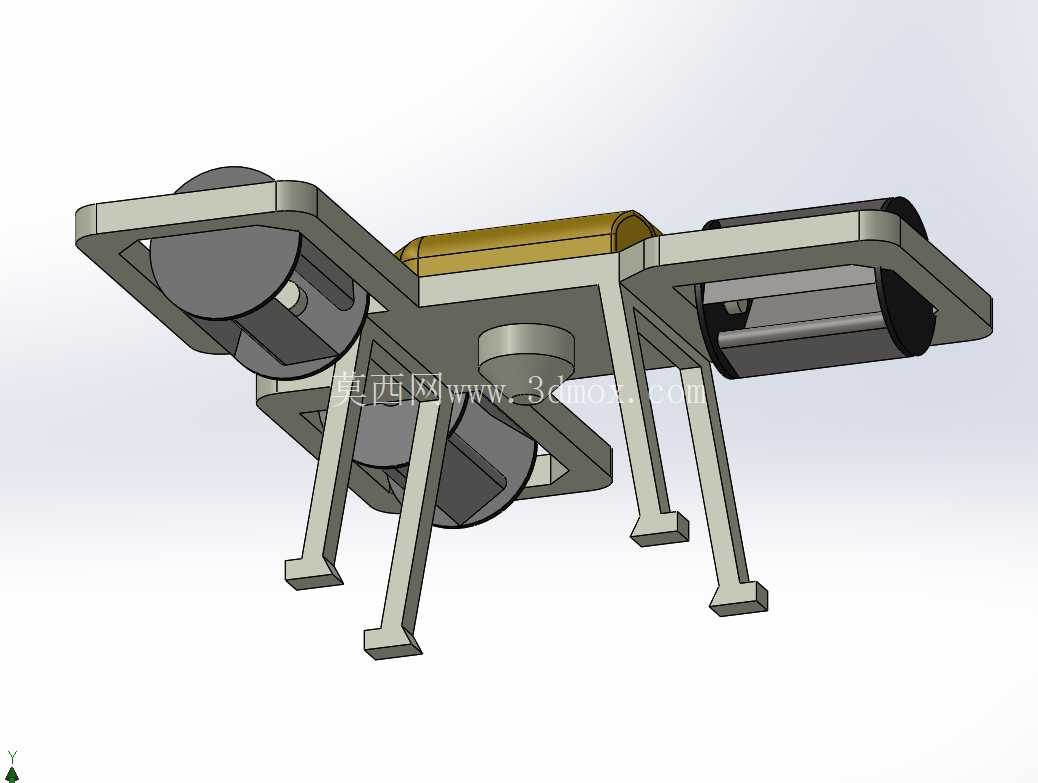

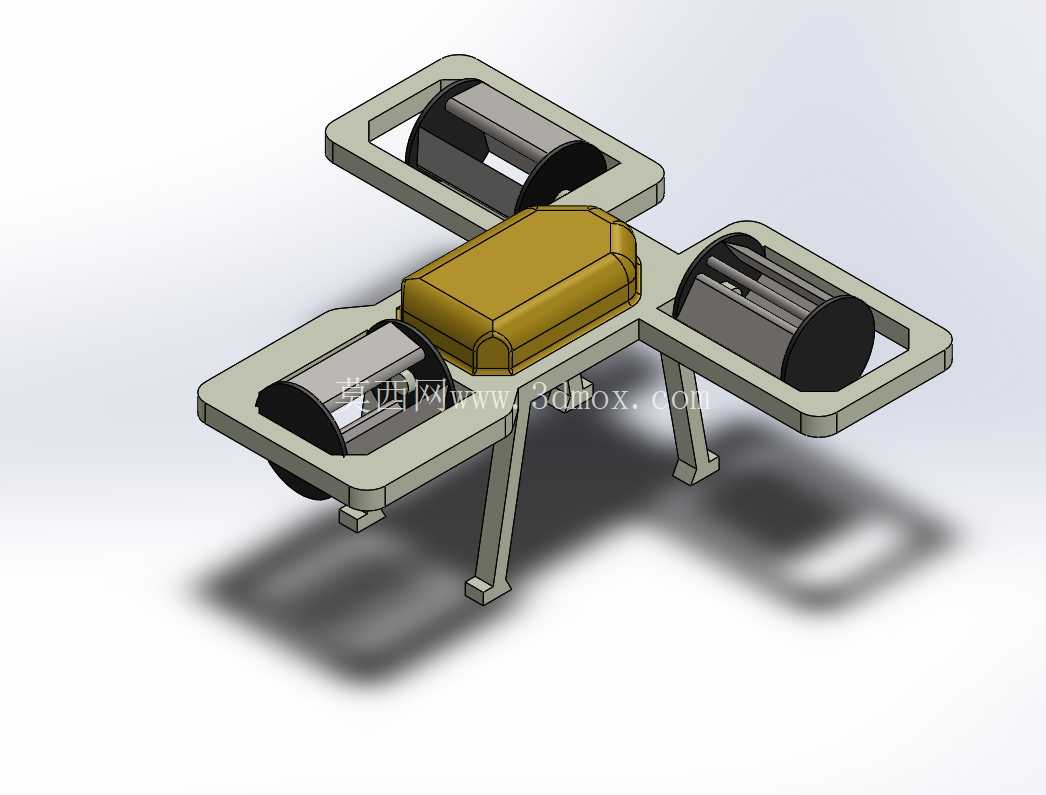

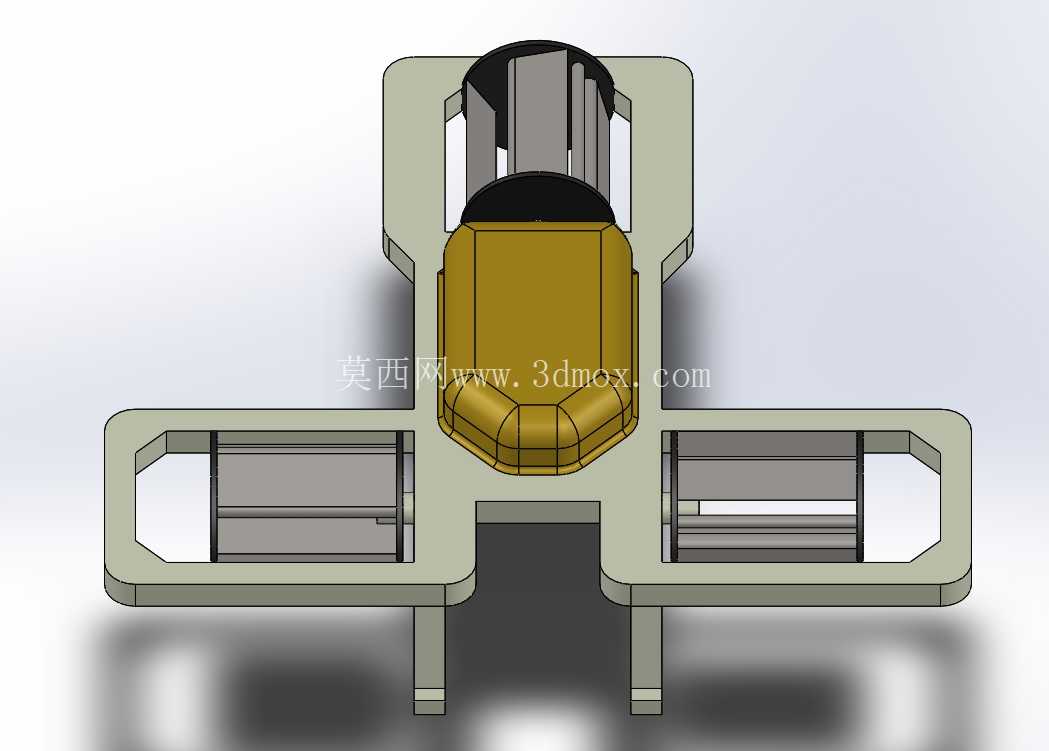

结构设计上，中部的载荷舱采用了带圆角的矩形盒体构型，舱体边缘做了加厚翻边处理，既可以提升舱体本身的抗扭刚度，也能为内部搭载的电池、控制板等元件提供安装基准面，舱体底部预留了通用安装孔位，可适配不同规格的快拆载荷挂载板，无需额外打孔改造即可切换航拍、小型采样、环境监测等不同功能模块。三个延伸臂与中部载荷舱采用一体化连接结构，避免了拼接式机架常见的连接位松动问题，臂身采用截面渐变的框型结构，靠近载荷舱的位置截面尺寸更大，向动力舱端逐步收窄，在保证整体抗弯强度的前提下，尽可能降低臂身自重，减少无效载荷占比。

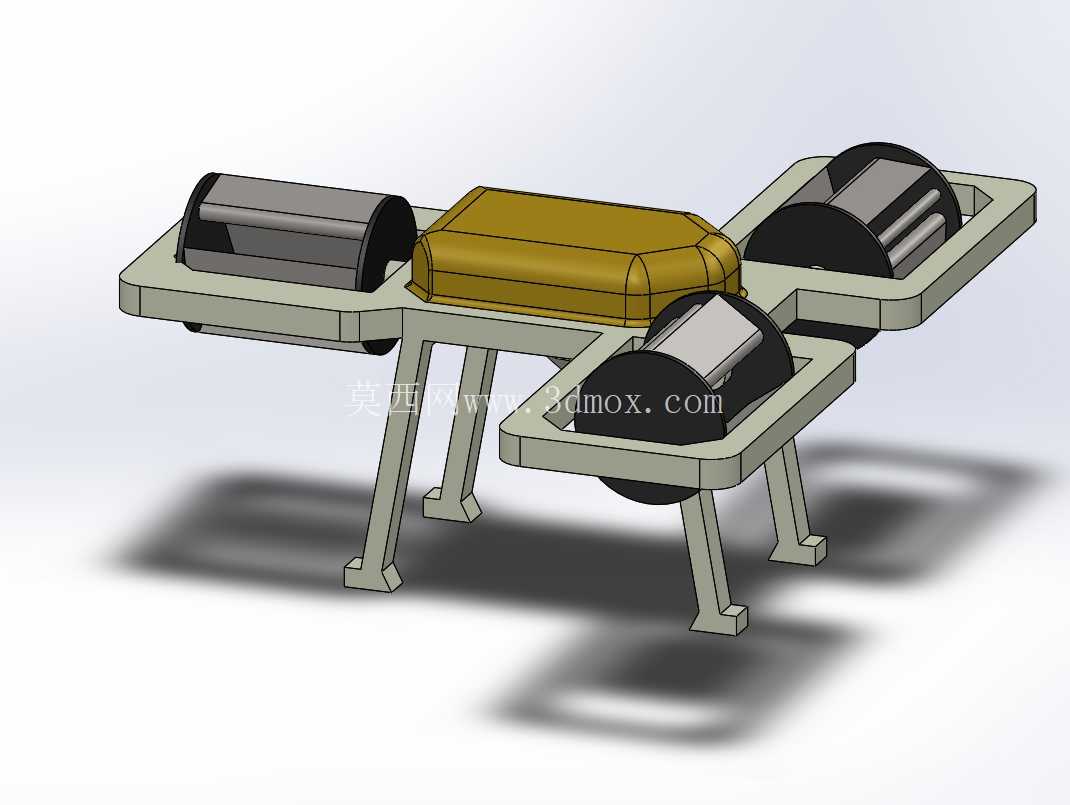

动力舱的安装位做了下沉式设计，动力组件嵌入臂端的框型结构内，而非直接固定在臂端表面，这种设计可以降低整机的重心高度，提升飞行过程中的姿态稳定性，同时框型结构可以对动力组件形成侧向防护，在发生轻微擦碰时，外力先由臂端框体承受，减少动力组件直接受冲击损坏的概率。起落架采用了四点支撑的腿式结构，四个支腿分别布置在延伸臂的下方连接位置，支腿带有一定的外倾角度，落地时支撑范围大于机身主体尺寸，可有效降低侧翻风险，支腿底部做了加宽的脚垫设计，增大与接触面的接触面积，在不平整的地面起降时也能保证支撑稳定性，支腿本身的截面为工字型，相比等截面的方管结构，在相同重量下的纵向承重能力提升约30%，可承受降落时的瞬时冲击载荷。

从安装边界来看，整套结构的动力舱位预留了标准的电机安装孔距，可适配常用的22、23系列外转子无刷电机，电调可直接嵌入臂身的预留空腔内，无需额外设置固定位，走线可沿臂身内部的走线槽布置到中部载荷舱，避免线材外露影响气动效率或者在飞行过程中被桨叶剐蹭。整机的横向尺寸控制在常规便携收纳箱的容纳范围内，支腿与臂身的连接位预留了快拆接口，拆卸支腿后可进一步缩小收纳体积，适合外场作业时携带。设计过程中针对不同部位的受力特性做了壁厚差异化处理，承力集中的臂根、起落架连接位壁厚设置为2mm，非承力的舱体盖板、臂身侧面壁厚设置为1.2mm，在保证结构强度满足飞行工况要求的前提下，尽可能控制整机的结构重量，提升有效载荷占比。

这套抽象组件没有做多余的外观装饰结构，所有构型都服务于功能需求，比如臂端的框型结构除了防护动力组件，还可以作为桨叶保护罩的安装基础，直接在框体上加装防护网即可适配室内飞行的安全要求，无需额外设计保护罩支架。中部载荷舱的顶部预留了快拆卡扣位，可快速安装上盖，对内部元件形成封闭防护，适合在多尘、小雨的工况下短时间作业。整套结构的装配逻辑简单，所有连接位都设置了定位止口，装配时无需额外调整对位，可快速完成整机的组装与拆解，降低日常维护的操作难度。
