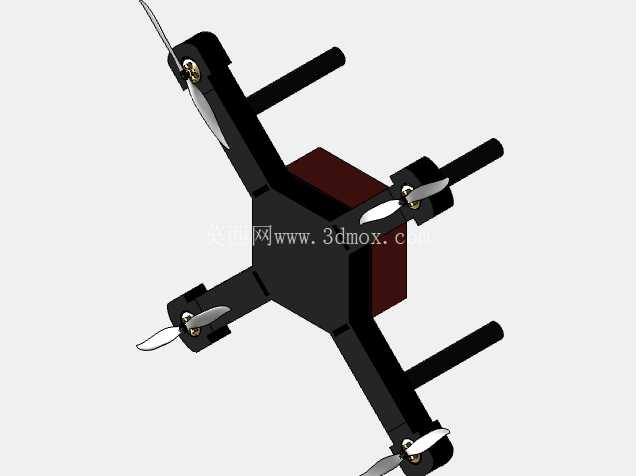

X型布局四轴飞行器机架结构设计

这套X型四轴机架是多旋翼飞行平台的核心承载结构，在民用航拍、农林植保作业、低空巡检、教学科研试飞等场景中，承担着连接动力单元、承载飞控与任务载荷、传递旋翼升力的核心作用，是决定飞行稳定性、载荷上限与抗风能力的基础结构件。从实际使用场景来看，这类X布局机架相比十字布局，前向视野遮挡更少，更适配搭载前置云台相机的航拍作业需求，同时四个机臂的力臂长度完全对称，飞控的动力分配算法调校难度更低，新手调试阶段也能更快获得稳定的悬停表现，在消费级无人机、小型作业无人机领域应用占比极高。

设计阶段首先围绕动力匹配确定机臂长度边界，机臂末端的电机安装位到机架中心的距离，需要匹配常用的8-10寸螺旋桨的回转半径，避免相邻旋翼在飞行振动过程中发生打桨故障，同时预留足够的减震缓冲间隙。中心仓采用分层承载的结构思路，上层预留飞控板、GPS模块的安装位，下层可放置电池、电调等重量较大的部件，通过上下分层布局将整机重心控制在旋翼平面的几何中心位置，减少飞行过程中的姿态修正负担，降低动力损耗。机臂与中心仓的连接位置做了加强凸台结构，避免飞行中急加速、急转向时的交变力矩导致机臂根部出现应力断裂，四个机臂向外延伸的末端设置了统一规格的电机安装孔位，适配市面上主流的22系列、23系列无刷电机的安装尺寸，无需额外打孔改装即可完成动力组件的装配。

机架的起落支撑结构采用一体化延伸设计，从机臂下方向外伸出的支撑脚无需额外加装配件，即可在降落时为中心仓的电池、云台部件提供足够的离地间隙，避免不平整地面降落时磕碰核心部件，同时支撑脚的长度经过测算，不会进入下方云台相机的拍摄视野，不会对航拍画面造成遮挡。整个机架的结构做了等强度优化，在机臂的非受力区域做了减薄处理，在不降低结构强度的前提下尽可能降低机架自重，预留的载荷空间可以搭载200-500g的任务设备，满足日常航拍、小型物资投送、环境监测等场景的载荷需求。

从安装边界来看，中心仓的内部安装空间尺寸适配常规的30.5*30.5mm、45*45mm标准飞控安装孔距，电池仓的绑带位可以适配2S-4S规格的航模锂电池固定，机臂末端的电机安装孔位采用通用的16/19mm孔距设计，兼容绝大多数消费级无刷电机的安装要求，整个机架的装配不需要特殊工装，使用常规的内六角螺丝刀即可完成全部组件的组装，后期维护更换机臂也不需要拆解整个中心仓结构，单独拆卸故障机臂即可完成更换，大幅降低户外作业时的维护难度。结构设计上充分考虑了飞行过程中的振动传递特性，机臂的截面采用矩形结构设计，相比圆形机臂拥有更好的抗扭转性能，减少旋翼高速转动时的机臂共振，降低飞控的振动滤波压力，提升飞行姿态的稳定性。中心仓的边角位置做了圆弧过渡处理，既可以减少飞行过程中的空气阻力，也能避免组装、搬运过程中尖锐边角划伤操作人员。
