五寸FPV无人机机臂着陆防护结构设计

在穿越机日常飞行场景里，炸机、硬着陆带来的机臂末端损伤一直是高频故障点，尤其是五寸机型作为花飞、竞速的主流规格，机臂末端集成了电机安装位、桨叶固定结构，一旦着陆时直接磕碰硬质地面，轻则出现碳板分层、电机座形变，重则直接导致电机轴弯曲、电调焊点脱落，甚至整段机臂断裂报废。这套机臂防护结构正是针对这类实际使用痛点开发，直接适配五寸FPV无人机的标准机臂末端安装位，不需要对原有碳纤机架做破坏性改装。

从实际使用场景来看，不管是日常户外花飞练习时的失误坠机，还是竞速赛中过弯擦碰赛道护栏，亦或是复杂地形下的非平整地面降落，机臂永远是最先接触障碍物的部位之一。传统的防护思路多是在机臂外侧粘贴EVA泡棉或者打印全包式保护套，但前者缓冲余量不足，多次撞击后泡棉压缩失效，后者则会大幅增加机臂末端重量，改变整机的转动惯量，影响飞行手感。这套防护结构采用了局部包覆的设计思路，仅覆盖机臂最前端的碰撞接触区域，在保证防护范围的前提下尽可能控制附加重量，不会给电机端带来多余的负载，也不会改变桨叶的转动净空，不会影响动平衡表现。

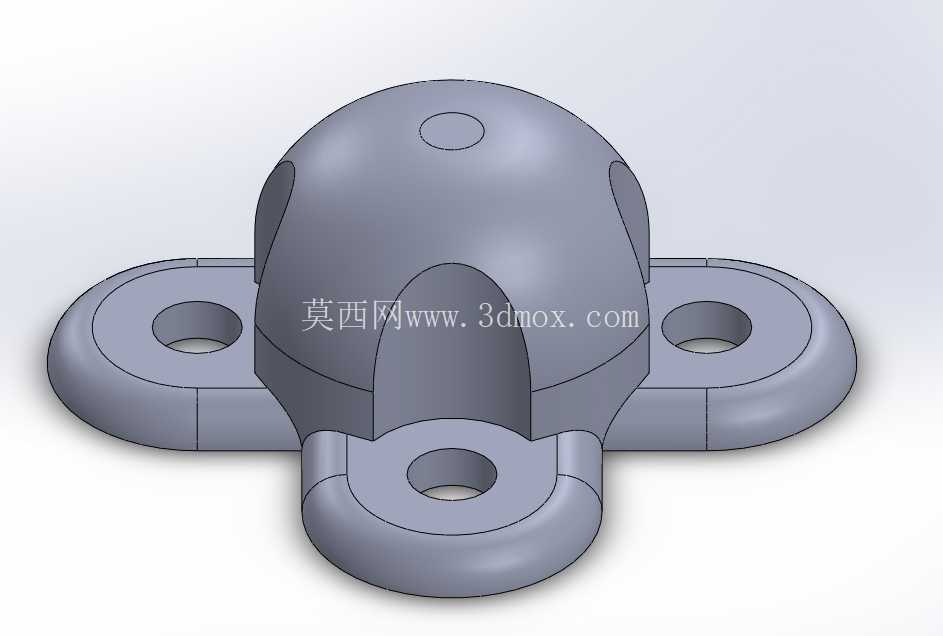

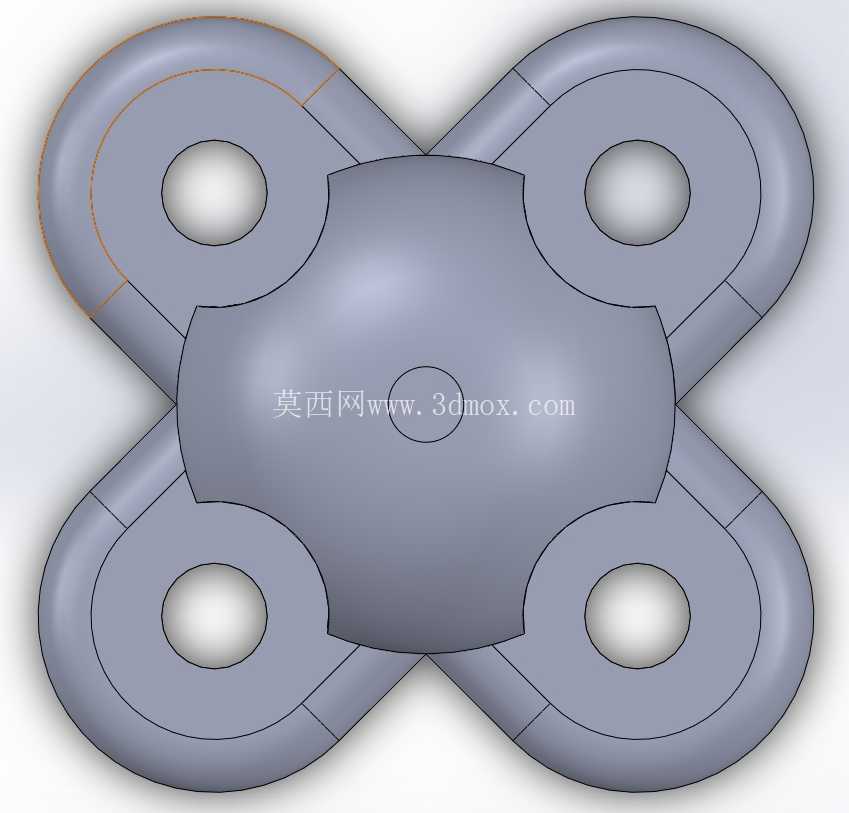

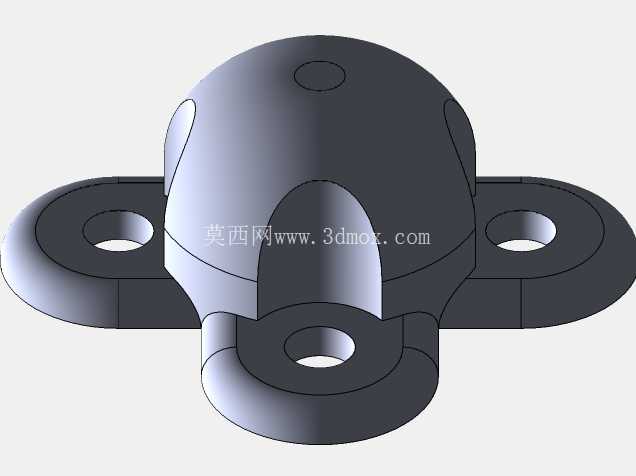

结构设计上，防护件贴合碳板机臂的外形轮廓做了仿形处理，内侧预留了和碳板厚度匹配的安装卡槽，安装时可以直接卡在机臂末端，配合少量耐候胶或者扎带就能完成固定，不需要在原有碳板上额外打孔，不会破坏机架本身的结构强度。防护件的前端做了圆弧过渡的碰撞接触面，没有尖锐棱角，撞击时可以把集中的点冲击力分散到整个接触面上，避免局部应力集中直接磕裂碳板。接触区域的厚度根据实际撞击测试做了梯度设计，最外端的缓冲厚度最大，靠近电机安装位的位置逐渐收薄，既保证碰撞时的缓冲吸能效果，又不会和电机底座、桨叶垫片产生安装干涉。

安装边界方面，这套防护件专门适配标准25mm孔距的五寸穿越机机臂，也就是市面上绝大多数五寸花飞机架的通用机臂规格，安装后整体向外延伸的长度不超过8mm，不会超出桨叶的旋转平面，不会出现打桨的问题。防护件的上下边缘都做了避位设计，不会遮挡机臂上的LED灯条，也不会干涉电调线、电机线的走线，原有线材的布局不需要做任何调整。和全包式防护不同，这套结构在机臂的上下表面都预留了散热间隙，长时间飞行时电机传导到机臂的热量可以正常散出，不会因为防护件包裹导致热量堆积，影响电机和电调的工作稳定性。

从功能特性来看，这套防护结构除了应对硬着陆的垂直冲击，还能应对侧向的擦碰，比如飞行时机臂擦到墙面、树枝，防护件会先于碳板接触障碍物，滑动摩擦的过程中消耗撞击能量，避免碳板直接被硬物刮擦出现分层。材料选择上适配柔性3D打印工艺，打印件本身具备一定的弹性，小力度撞击时可以通过自身形变吸收能量，撞击结束后恢复原有形状，不需要频繁更换；如果是大力度撞击，防护件会优先破损消耗冲击能量，避免损伤成本更高的碳纤机架和电机，属于可消耗的防护配件，更换成本远低于维修机架的成本。

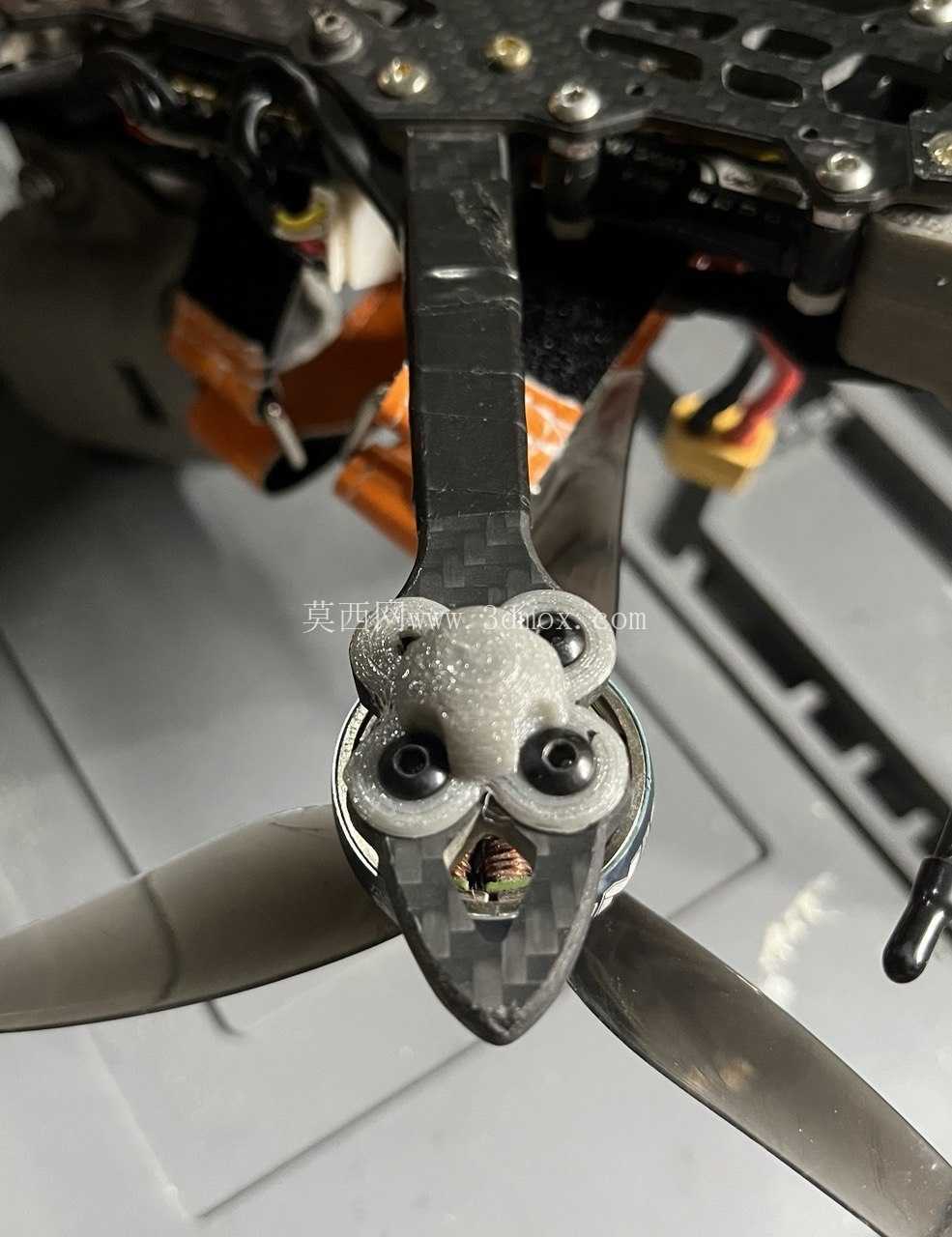

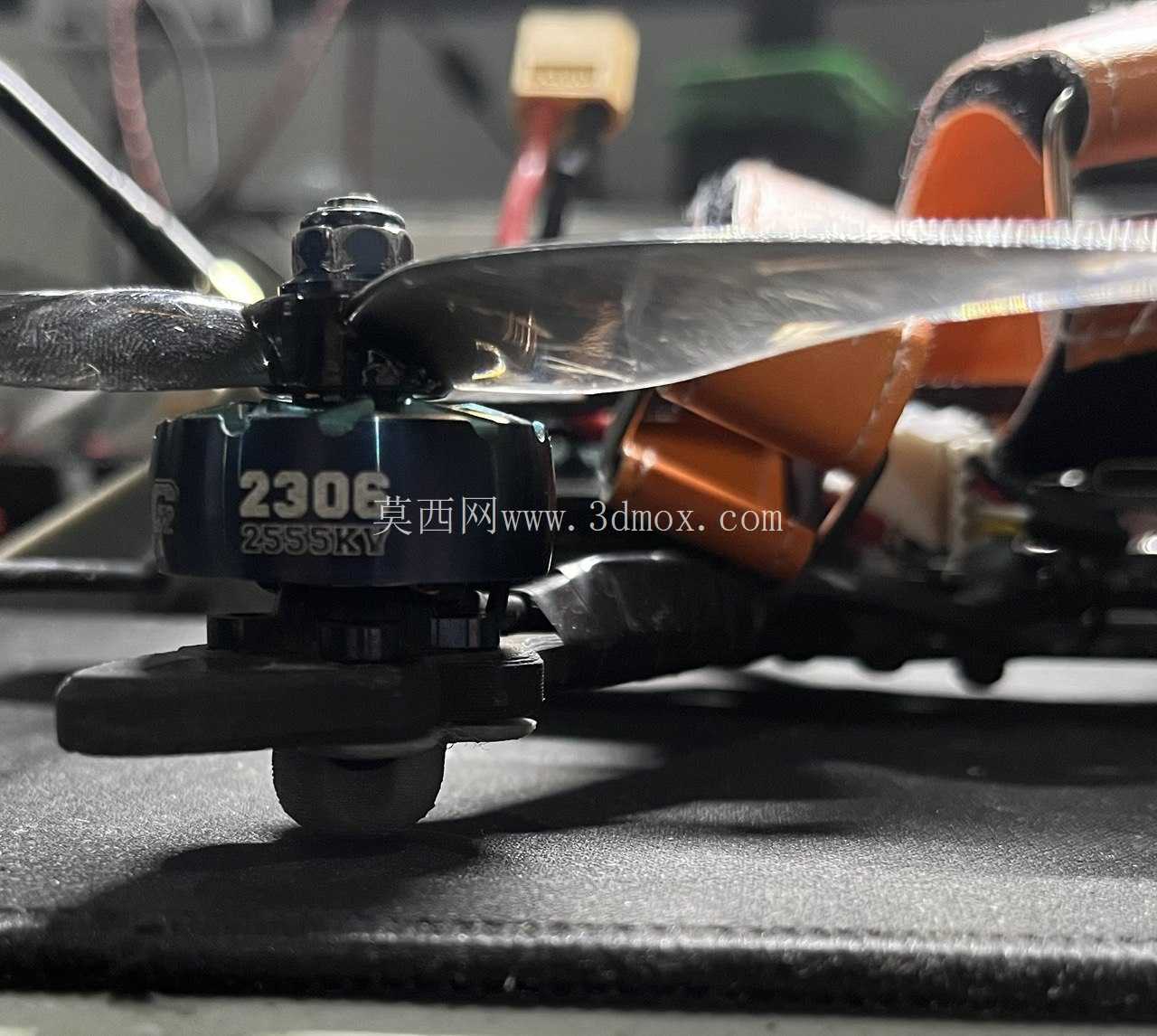

实际装机测试时，针对常见的着陆场景做了验证：在1.5米高度自由落体到水泥地面，未安装防护的机臂末端会出现明显的碳板磕痕，电机座固定螺丝出现松动；安装防护件后，机臂碳板无明显损伤，防护件表面仅出现轻微擦痕，电机同轴度未受影响。在侧向擦碰测试中，以30km/h的速度擦碰硬质护栏，防护件刮擦磨损后未出现碎裂，机臂无形变，电机运转正常。对于日常高频飞行的玩家来说，这类小配件可以大幅降低机架的损耗率，减少炸机后的维修成本和调试时间，不需要每次炸机都重新检查机臂的形变和碳板损伤，只需要检查防护件的磨损情况即可判断撞击力度是否会影响内部结构。

设计过程中也规避了很多常见防护件的缺陷，比如没有采用过厚的结构导致整机重心偏移，没有在防护件上增加多余的装饰性结构增加风阻，所有的外形轮廓都做了流线型处理，飞行时不会产生额外的风阻噪音，也不会在高速飞行时产生紊流影响桨叶的工作效率。安装位的公差控制在0.2mm以内，既可以顺利卡入标准厚度的碳板机臂，又不会出现安装后松动晃动的问题，不需要额外做打磨处理，打印完成后可以直接装机使用。
