65毫米规格三爪自定心卡盘结构模型

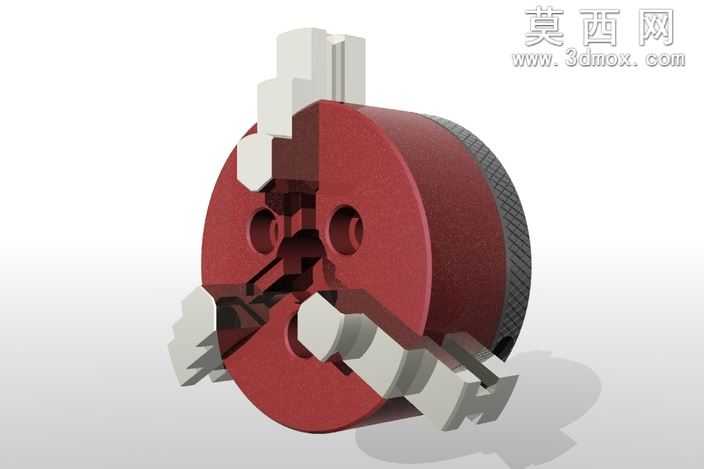

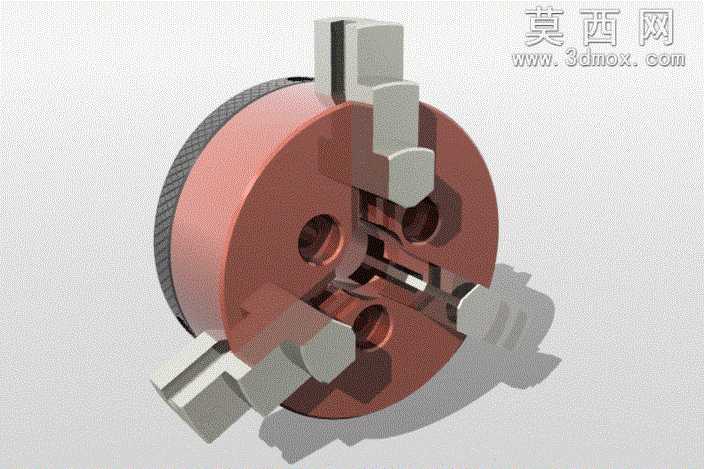

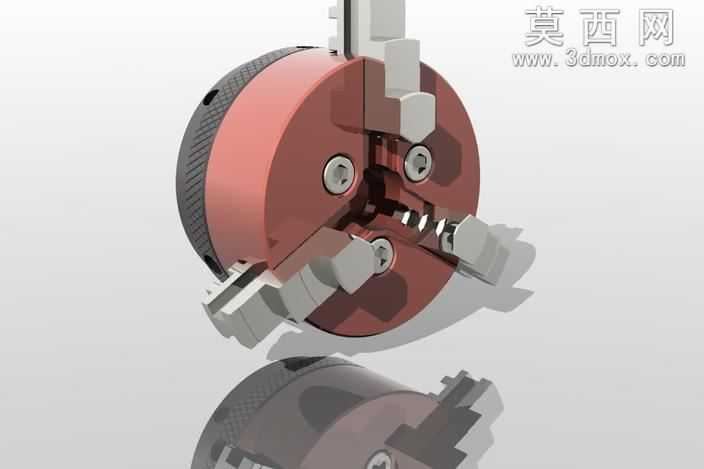

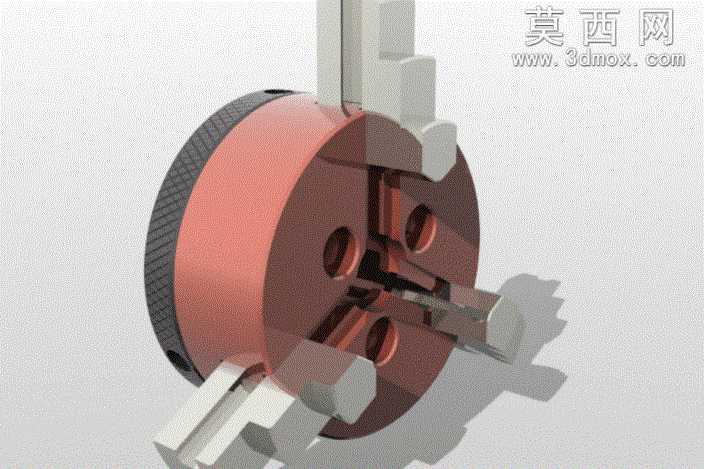

本模型为65毫米规格三爪自定心卡盘的三维建模作品，建模过程严格遵循实际三爪卡盘的生产制造尺寸与装配逻辑，完整还原了该类机床夹具的全部核心结构。建模阶段首先以卡盘主体为基准，先完成盘体的基础轮廓构建，还原盘体侧面的滚花防滑结构、盘面上的减重安装孔位，确保盘体的外形尺寸与实际65毫米卡盘完全匹配；随后依次构建三个活动卡爪、内部的平面螺纹传动结构、卡爪导向槽、锁紧限位结构，所有零件的装配间隙、配合公差都参考实际工业产品的设计标准设置，保证各活动部件的运动逻辑符合真实卡盘的工作原理，即通过转动盘体带动内部平面螺纹，驱动三个卡爪同步沿径向移动，实现对工件的定心夹紧动作。材质与渲染阶段，针对不同零件的实际材质属性分别设置参数：卡盘主体采用调质钢材材质，还原金属表面经过发黑处理后的哑光深灰质感，侧面滚花部分通过凹凸纹理贴图还原防滑纹路的触感细节；活动卡爪部分设置为经过淬火处理的高硬度钢材质感，表面带有轻微的磨削加工纹理，还原卡爪夹持面的粗糙防滑特性；盘体正面的红色涂装部分还原工业卡盘常见的漆面效果，设置合适的反光度与粗糙度参数，模拟漆面的半哑光质感。渲染阶段采用柔和的工作室光源布局，通过主光源、补光与环境光的搭配，清晰呈现卡盘内部的装配结构、各零件的衔接关系，同时通过阴影效果突出卡爪的立体形态与盘体的层次感，让模型整体视觉效果贴近真实工业产品的实物展示效果。设计思路上，该模型重点突出三爪卡盘的自定心夹紧特性，完整保留了所有可动部件的结构特征，既可以作为机床附件的结构展示模型，也可用于机床装夹动作的模拟演示，模型的结构拆分清晰，各零件独立建模，能够清晰展示三爪卡盘从外部壳体到内部传动结构的全部设计细节，还原了这类通用机床夹具的典型构造，准确体现了三爪卡盘装夹便捷、定心精度高的产品特点。
