树莓派便携防护外壳结构设计作品

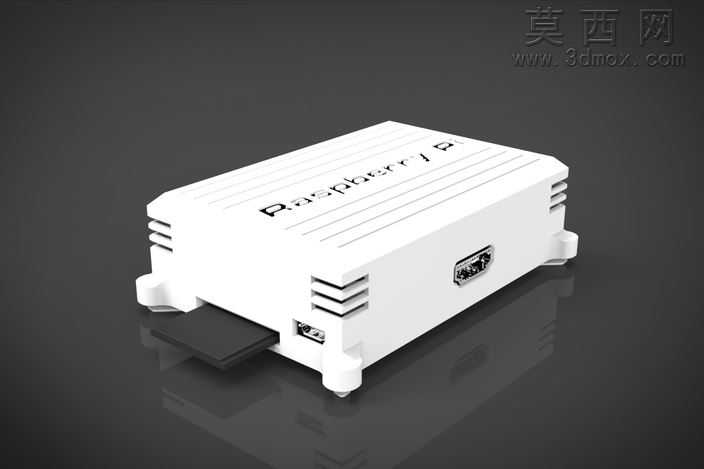

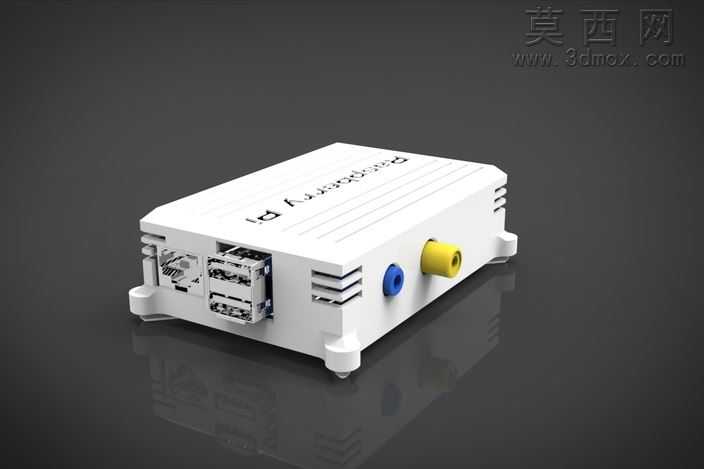

本作品为适配树莓派开发板的定制化防护外壳三维设计，建模阶段围绕开发板的实际安装尺寸、接口位置展开精准布局，首先完成内部腔体的基准搭建，预留开发板固定柱的安装位，确保电路板装入后无晃动、无元器件干涉。外壳主体采用上下扣合的分体式结构，侧壁设计多组横向散热格栅，在保证壳体结构强度的同时，为开发板运行时的热量散发预留流通通道，避免封闭空间积热影响元器件运行稳定性。接口位置的开孔经过精准对位，分别预留网口、USB接口的对应避让槽，同时在侧方设计音视频接口的专属开孔，匹配黄色RCA接口、蓝色3.5mm音频接口的外径尺寸，开孔边缘做圆角过渡处理，避免插拔线材时刮损接头外层。壳体底部设计四个带支撑脚的凸台，既可以抬高壳体底部与放置平面的距离，减少桌面水渍、灰尘进入壳体内部的概率，也能进一步提升底部空气流通的散热效果，支撑脚做圆弧收边，放置时不会刮蹭桌面。外观建模阶段对壳体上盖表面做微纹理处理，既可以提升手持握持的摩擦力，也能避免光滑表面残留指纹影响观感，上盖表面的标识做凹陷蚀刻效果，还原产品的标识辨识度。材质渲染阶段，壳体主体选用哑光白色ABS工程塑料材质，调整材质的粗糙度、反光度参数，还原注塑塑料件的真实质感，接口部分分别对应不同材质做区分：金属接口做哑光镀铬质感，音频接口分别匹配对应颜色的塑料材质，渲染时搭建深色反光背景，添加柔和的环境光与定向补光，呈现壳体的轮廓立体感与表面材质细节，阴影部分做柔化处理，突出产品的精致感。整个设计兼顾结构实用性与外观整洁度，所有卡扣、固定位的尺寸都经过装配校验，确保实际生产时上下壳扣合紧密，无松动错位问题，开孔位置的公差控制在合理范围，既不会因为开孔过大导致灰尘进入，也不会因为开孔过小影响线材正常插拔。
