两驱智能移动机器人小车底盘结构设计

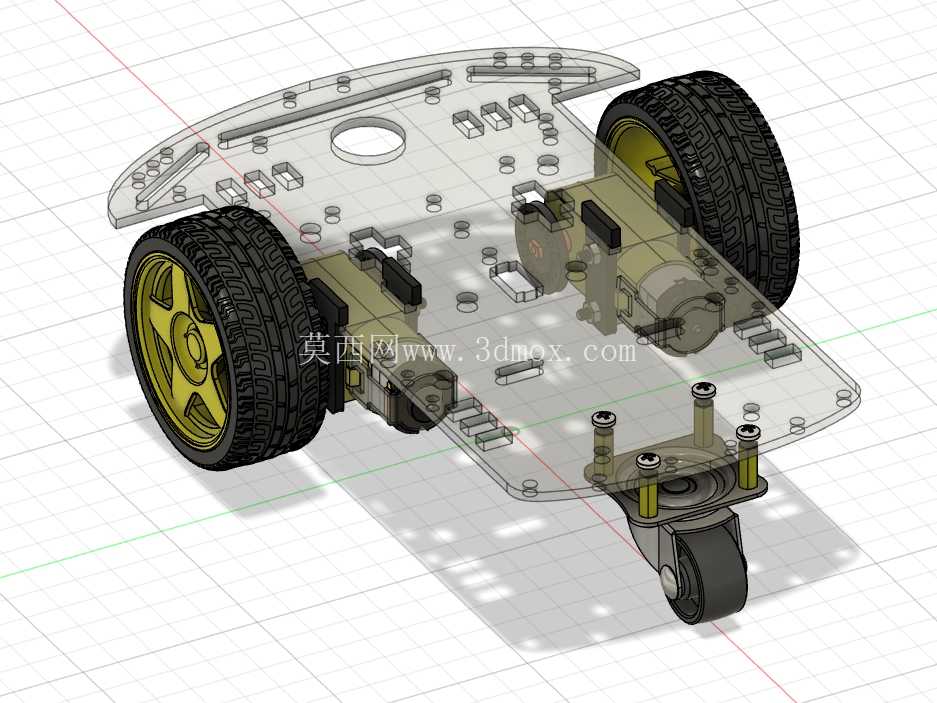

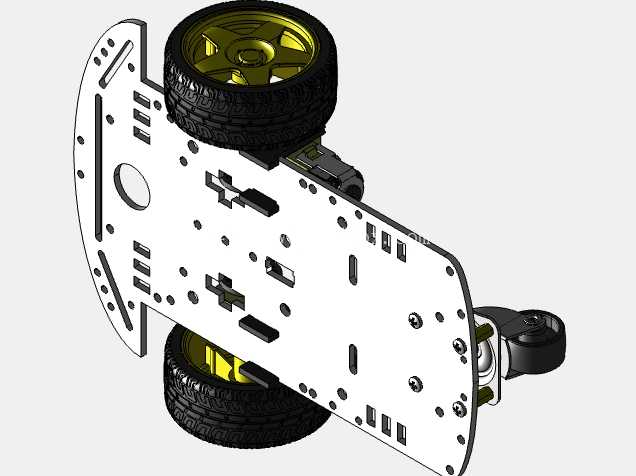

　　这款两驱轮式移动底盘，是面向小型智能移动载具开发的基础行走承载平台，在高校教学实验、小型巡检设备开发、桌面级物流分拣载具、嵌入式开发实训场景中应用广泛，可作为各类功能拓展模块的承载基座，为上层传感器、控制板、执行组件提供稳定的安装基准与行走动力输出。从结构设计逻辑来看，底盘采用双层叠装的布局思路，下层为透明亚克力承载基板，所有行走动力组件、电池固定位、轮系安装座都直接锁附在下层基板上，上层预留了充足的拓展安装孔位，孔位按照通用嵌入式开发板、传感器模块的常规安装间距排布，可兼容主流的控制板、摄像头模块、红外避障组件、超声测距组件的直接安装，无需额外打孔改制。

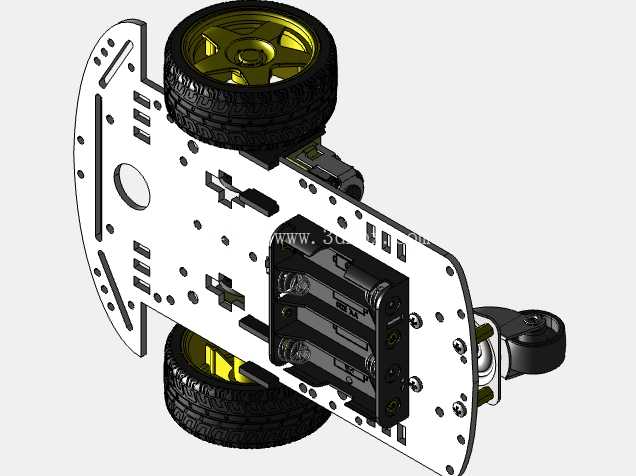

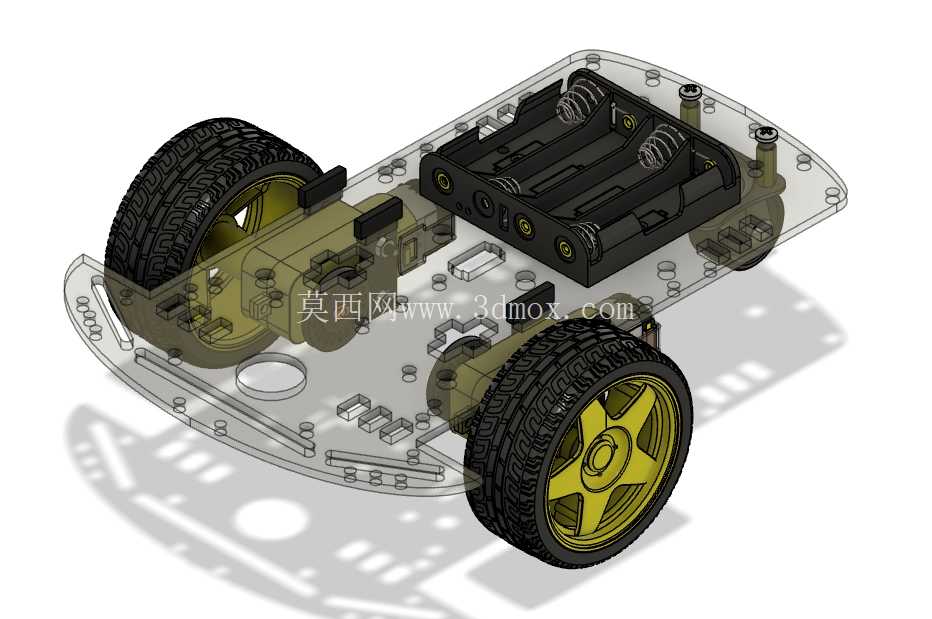

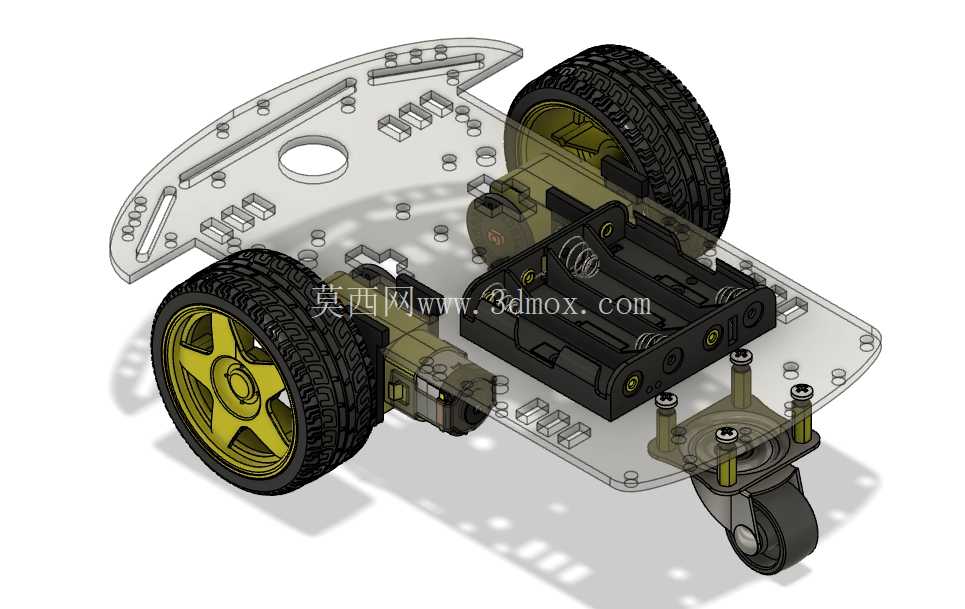

　　轮系采用双侧独立驱动的差速转向方案，左右两个驱动轮分别匹配独立的减速电机，通过两侧轮速差实现转向、原地自旋等动作，转向半径极小，适合在狭窄的桌面、实验室通道、室内巡检路径中灵活移动；前端设置万向随动轮，承担前端支撑作用，随动轮的安装座预留了高度调节余量，可根据地面平整度微调支撑高度，避免底盘行驶过程中出现卡滞、翘头问题。电池仓采用下沉式嵌入式设计，直接固定在下层基板的中部位置，将重量最大的电池组件布置在底盘重心区域，可有效降低整车重心，减少高速转向时的侧倾风险，电池仓内部设置了电池限位弹片，可适配常规规格的充电锂电池组，弹片结构可抵消行驶过程中的振动冲击，避免电池接触不良导致的供电中断。驱动轮采用橡胶胎面搭配塑料轮毂的结构，橡胶胎面表面设置了细密的防滑纹路，可在木质桌面、PVC地面、水泥地坪等常见室内地面提供足够的抓地力，轮毂与电机输出轴采用D型轴孔配合，通过顶丝锁附固定，可传递足够的驱动扭矩，避免轮组与电机轴出现相对打滑。基板上的所有安装孔都采用沉孔设计，锁附螺丝后螺丝头不会突出基板表面，避免上层组件安装时出现干涉，同时基板边缘做了圆角处理，避免组装调试过程中尖锐边角划伤操作人员。

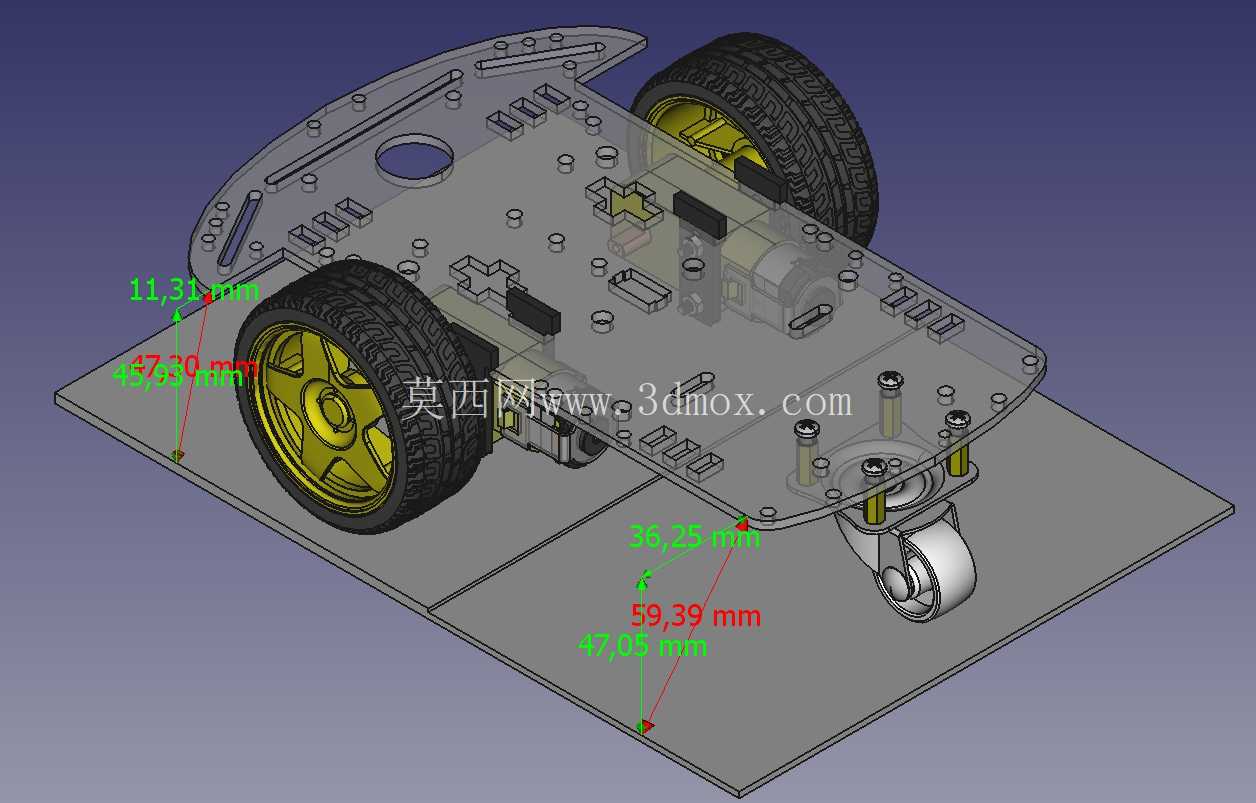

　　从安装边界来看，底盘整体轮廓为带圆弧收边的长方形，驱动轮外缘突出基板侧边的尺寸控制在合理范围，不会因为轮组突出导致底盘通过狭窄通道时出现刮蹭；电机安装座采用一体式定位凸台设计，组装时可直接将电机卡入定位凸台后锁附螺丝，无需反复调整电机轴与轮组的同轴度，可大幅降低组装调试的时间成本。底盘的离地间隙经过反复校核，既保证了足够的通过性，可越过室内地面常见的线缆、接缝等小尺寸障碍，又不会因为离地间隙过大导致重心过高影响行驶稳定性。

　　在实际应用中，这款底盘可根据不同的使用需求拓展对应的功能模块，比如加装红外循迹模块即可实现路径循迹功能，加装超声避障模块即可实现自主避障行走，加装蓝牙或WiFi模块即可实现远程遥控操作，加装机械臂组件即可完成小型物料的搬运转移。结构设计上充分考虑了组装与维护的便捷性，所有组件都采用标准螺丝锁附，没有采用粘接、焊接等不可拆卸的连接方式，单个组件出现故障时可单独拆卸更换，无需拆解整个底盘；走线槽位沿着基板边缘排布，可将电机供电线、传感器信号线规整收纳在槽位内，避免线缆外露被轮组卷入导致设备故障。
