12V1200mAh锂离子充电电池结构设计

　　在便携检测设备、小型户外作业机具、独立传感终端这类脱离固定市电供电的场景里，小容量高电压平台的锂离子充电电池是核心供能部件，本次呈现的12V1200mAh锂离子充电电池结构，完全围绕这类分散式低功耗负载的供能需求做适配设计。从实际使用场景出发，这类电池常被安装在设备的内置电池仓内，部分户外使用的场景还会面临轻微磕碰、环境温湿度波动的情况，因此外壳采用了带圆弧过渡的硬质绝缘结构，边角位置全部做了R角处理，既避免安装时刮擦设备仓壁的绝缘层，也能在小幅跌落时分散冲击力，降低内部电芯组受挤压变形的风险。

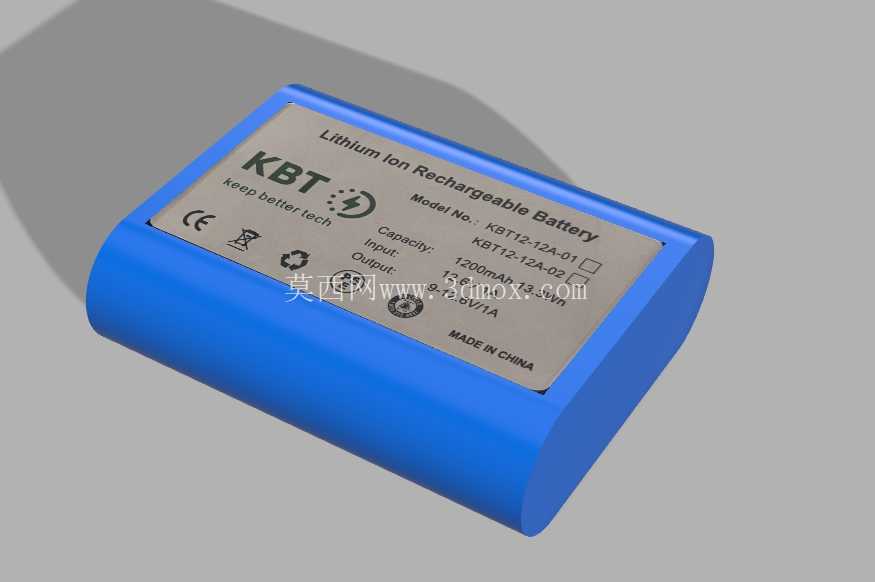

　　电池的顶面设置了一体化的参数标识区，所有极性、容量、输入输出参数的标识位置都做了微凹的沉台设计，避免长期插拔接头、摩擦仓壁时磨掉标识内容，给后期运维更换带来识别障碍。设计过程中优先考虑了电芯组的排布合理性，12V的输出电压平台由多颗圆柱锂电芯通过串并联组合实现，内部电芯之间预留了0.3mm的缓冲间隙，填充耐高温绝缘缓冲垫，既避免电芯在壳体内窜动，也能在充放电发热时留出微小的膨胀空间，杜绝长期循环使用后内部挤压造成的电芯损伤。外壳的合模位置设置在壳体侧下方，配合卡扣加密封胶条的结构，能够达到日常防泼溅的防护等级，适配户外作业时偶尔遇到的淋水、多尘环境。

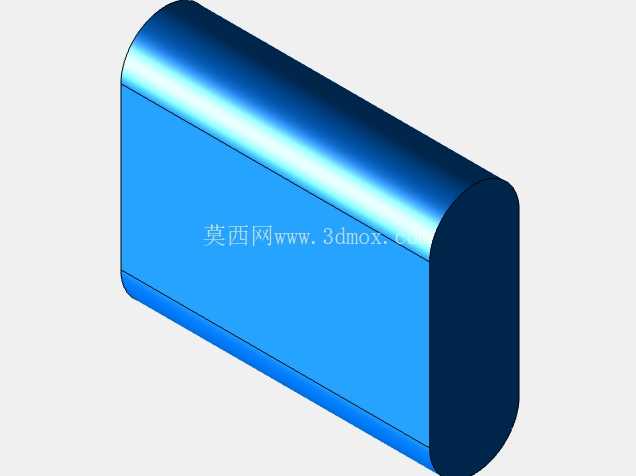

　　从安装边界来看，电池整体外形为带圆弧端的类长方体结构，两个圆弧端面的曲率统一，能够适配多数现有同规格铅酸电池的安装仓尺寸，方便用户直接替换升级，不需要改动原有设备的电池仓结构；顶面的输出触点位置做了内凹设计，触点周围设置了防反插的定位凸台，安装时只有极性匹配才能完全推入仓体，从结构上避免反接烧毁设备电路的风险。实际功能层面，这款电池内置了基础的充放电保护电路，过充阈值、过放保护点都匹配12V锂电平台的通用参数，输出端的接触片采用镀镍铜材，接触电阻低，大电流瞬时输出时不会出现明显压降，能够满足小型机具启动瞬间的峰值电流需求。

　　在结构建模过程中，所有壁厚都保持均匀一致，壳体最薄位置不低于1.2mm，既保证整体结构强度，也不会过度占用内部空间，给电芯组和保护板留出足够的排布余量；标识区的字符采用模内一体成型的工艺设计，不需要后期丝印，字符耐磨度更高，长期使用也不会出现标识模糊的问题。考虑到批量生产的工艺性，外壳的脱模斜度控制在1.5度，所有内部加强筋的厚度都不超过壳体壁厚的60%，避免注塑生产时出现缩痕、翘曲等缺陷，降低量产阶段的不良率。电池的重量分布经过优化，重心位于壳体几何中心位置，安装到设备内后不会造成设备重心偏移，对于手持类作业设备来说，这种重心设计能够有效降低长时间握持的疲劳感。在接口兼容性上，这款电池的输出触点间距、极性排布完全匹配行业内同规格12V小容量电池的通用标准，不需要额外定制转接线材，就能适配多数现有便携设备的供电接口，降低终端用户的替换成本。内部保护板的安装位置设置在电芯组和顶面外壳之间，通过绝缘支架固定，避免保护板直接接触电芯外壳，同时支架上预留了走线槽，所有内部连接镍片都沿走线槽排布，固定后不会出现移位、磨损绝缘层的隐患。
