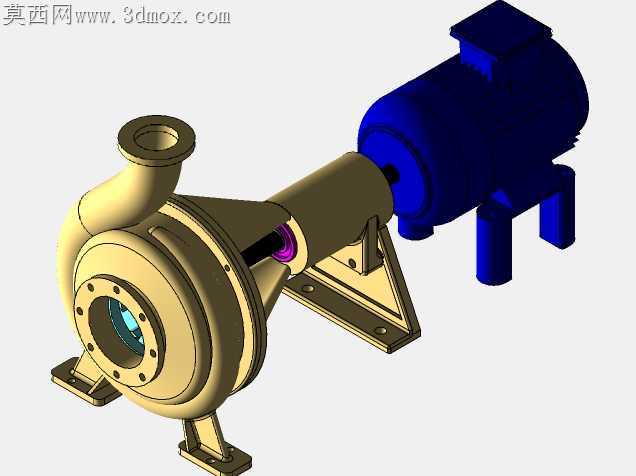

卧式单级离心泵结构设计三维作品

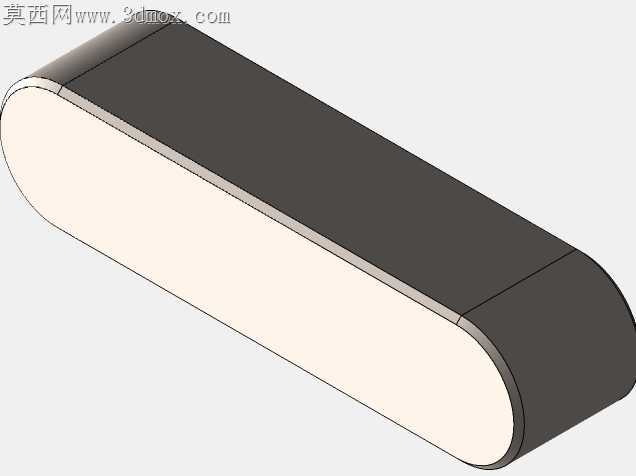

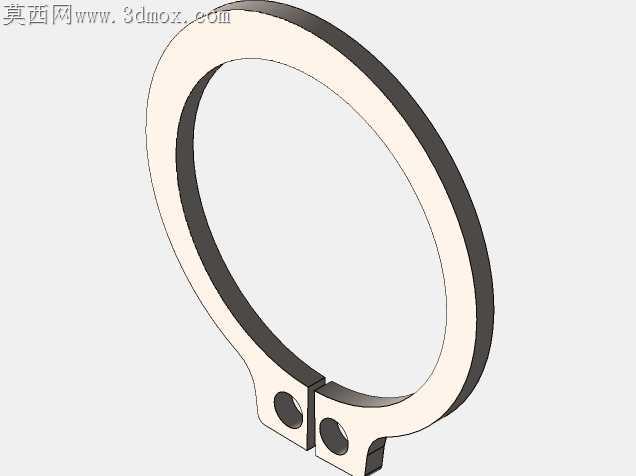

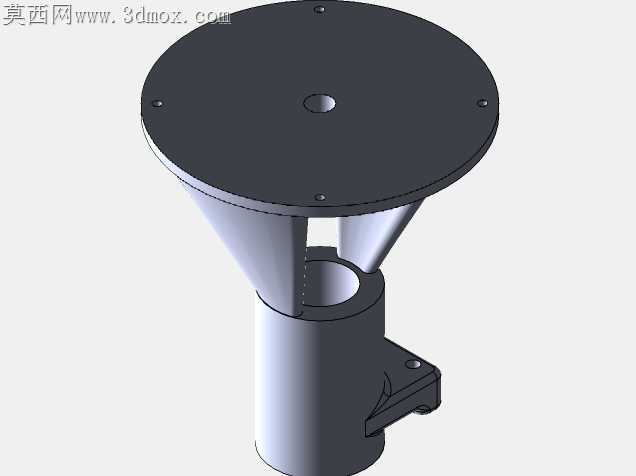

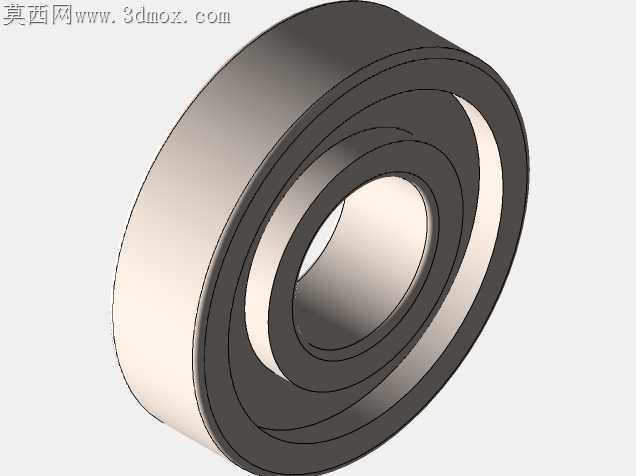

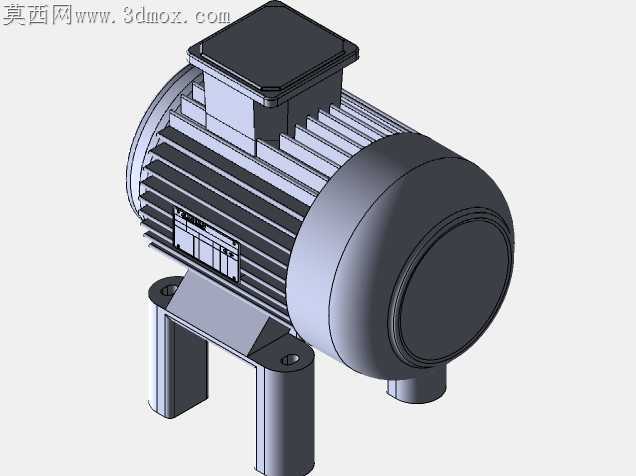

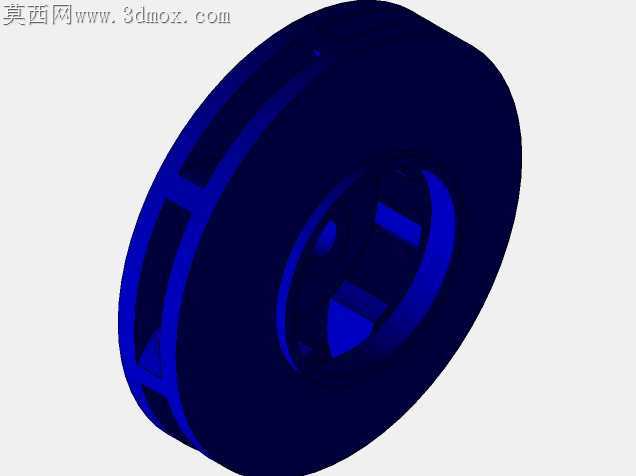

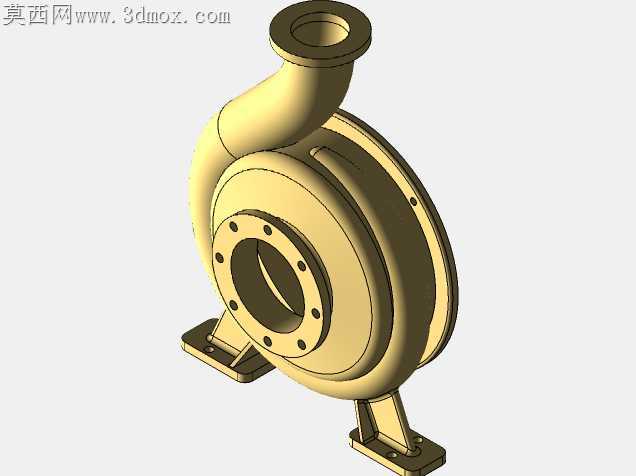

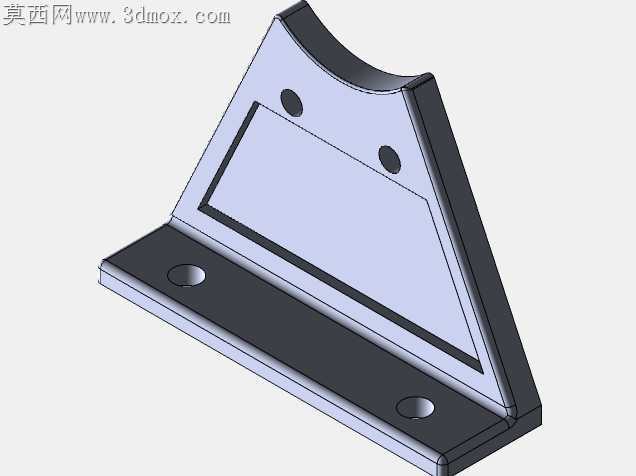

现场卧式离心泵检修时，常出现泵壳与电机轴对中偏差超差、支架地脚受力不均导致运行振值超标的问题，这套三维结构在设计阶段就针对这类加工装配痛点做了细节调整。泵壳进出口法兰的密封面预留了0.2mm的精车余量，避免铸造毛坯面直接加工后平面度不足引发的介质渗漏，法兰螺栓孔的位置度公差严格控制在0.1mm以内，现场对接管路时无需反复扩孔调整。叶轮与泵轴的配合段采用H7/k6的过渡配合，轴肩处设计了退刀槽，既方便车削加工时退刀，也能让叶轮端面完全贴合轴肩定位，避免运行时叶轮窜动碰擦泵壳内壁。连接泵体与电机的支架采用一体化铸造成型的三角加强筋结构，筋板厚度从安装面到支撑端做了渐变处理，靠近电机侧的筋板厚度比泵体侧厚2mm，抵消电机自重带来的支架下挠变形，支架地脚的安装孔做成长圆孔，长度方向预留3mm的调节余量，现场安装时可以微调泵体与电机的同轴度，不用重新配打地脚螺栓孔。联轴器处的护罩边缘做了卷边处理，避免加工后锐边划伤检修人员，护罩上预留的观察孔刚好对准联轴器对中标记位置，日常巡检不用拆护罩就能查看对中偏差。泵体的流道曲面做了顺滑过渡处理，隔舌位置的圆角从原设计的R3调整为R5，减少流体在隔舌处的冲击损失，同时降低流体诱发的结构振动。轴承座位置的油腔设计了倾斜的回油槽，润滑油能顺着槽体完全回流到油室，不会出现局部积油变质的问题，油位观察孔的位置刚好对准油腔的最低油位线，加注润滑油时不用反复探试油位。泵脚的支撑面做了铣平处理，每个支撑面的平面度控制在0.05mm以内，安装时垫铁能完全贴合支撑面，不会出现局部悬空导致的受力不均。密封腔的尺寸预留了机械密封和填料密封两种安装空间，用户可以根据输送介质的特性更换密封形式，不用重新加工泵体。电机的安装支座做了防滑纹处理，电机固定螺栓的沉孔深度刚好容纳螺栓头，螺栓拧紧后不会突出支座表面，避免积灰积水腐蚀螺栓头。
