撬装式Pentair品牌消防供水机组结构

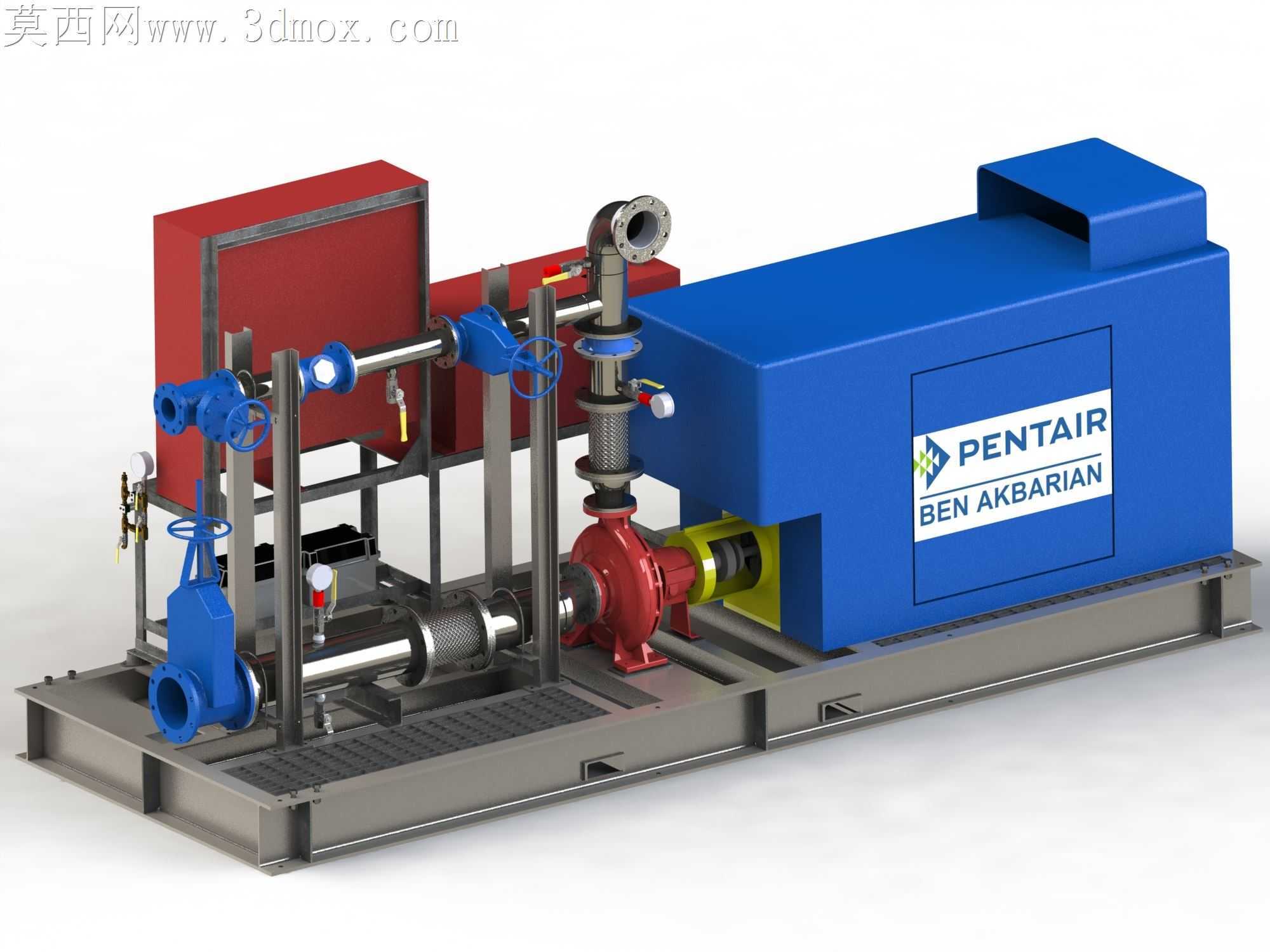

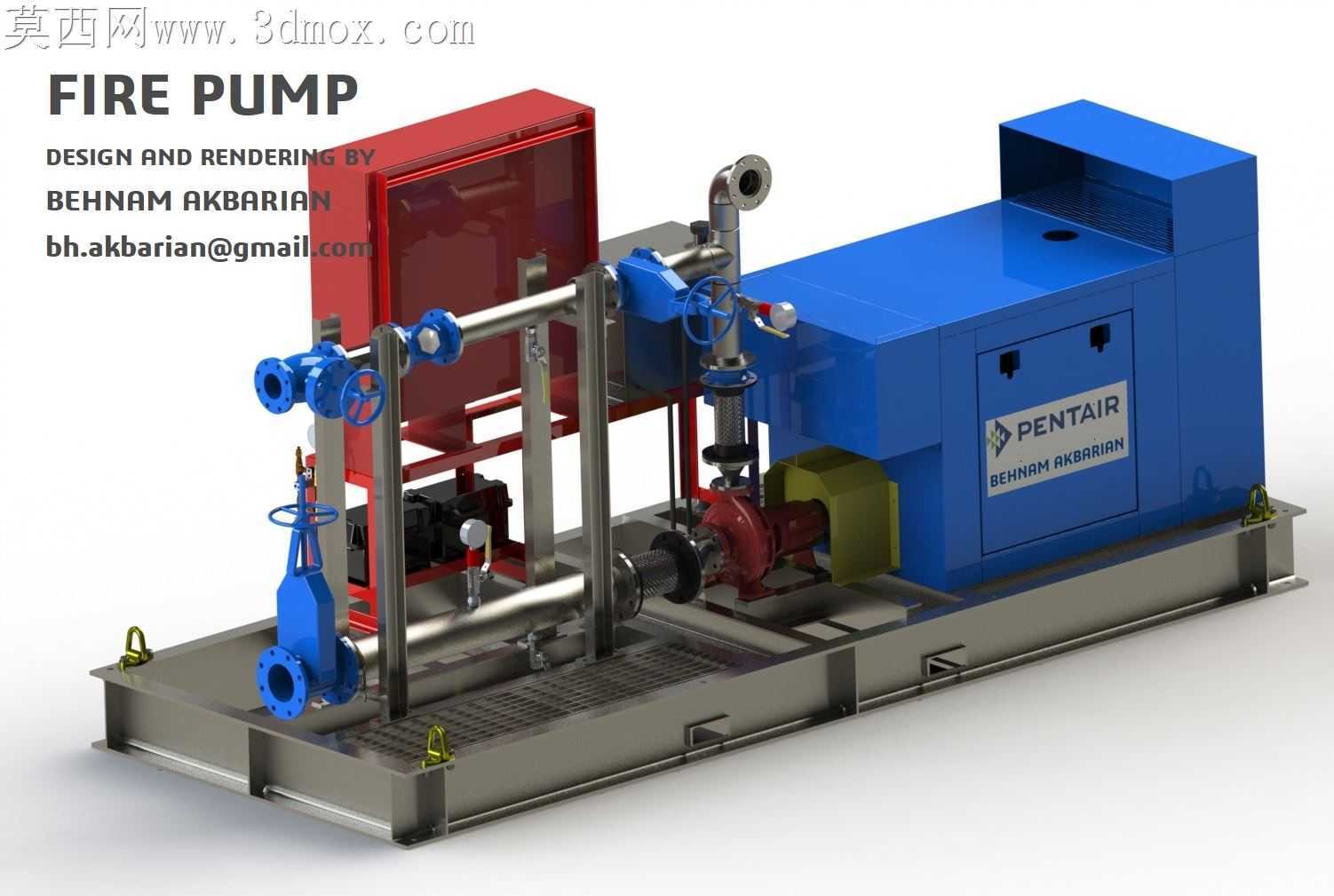

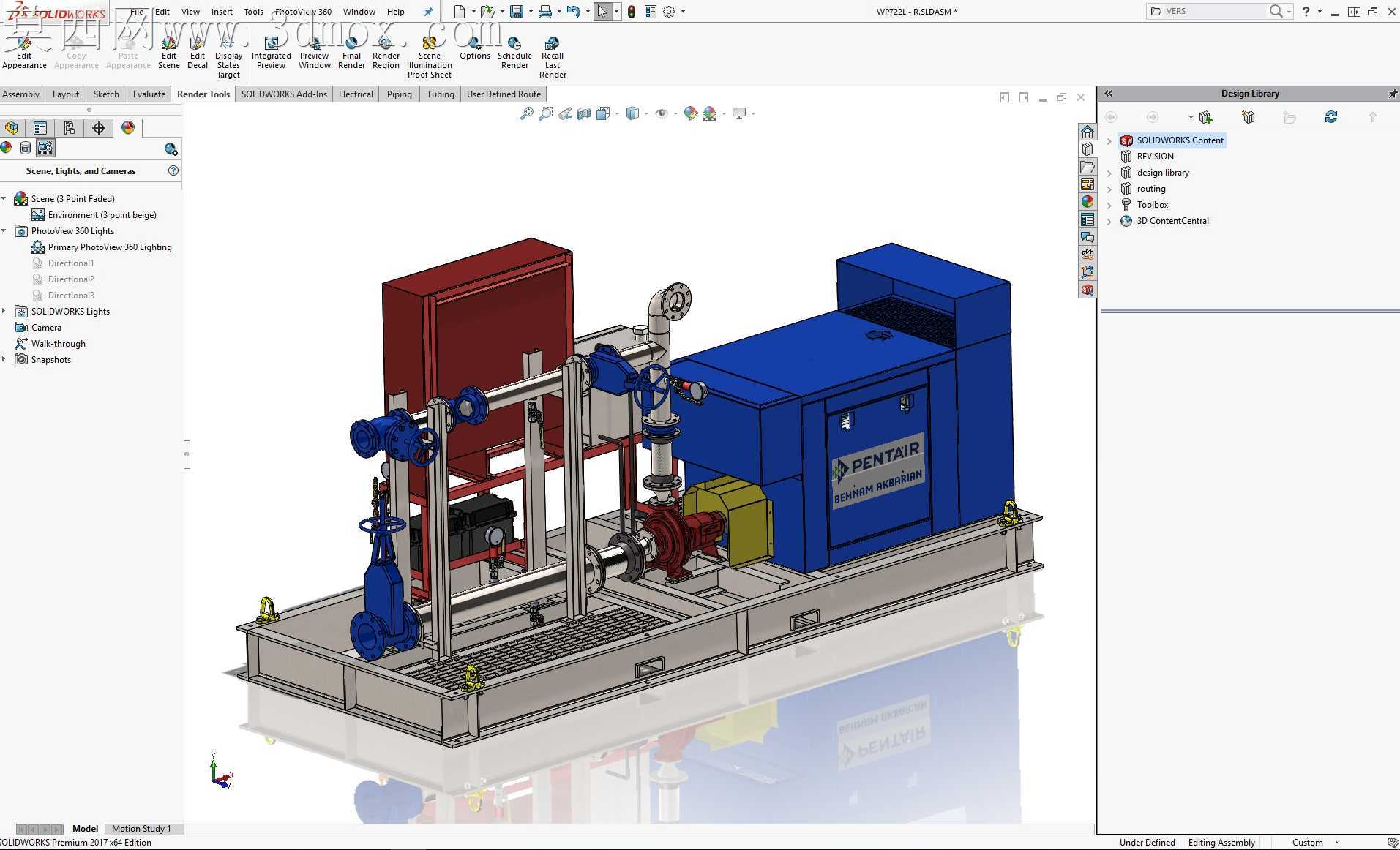

消防供水场景里最容易被忽略的撬装底座形变问题，在这套机组的结构排布里被提前做了针对性规避。常规撬装泵组常把动力端和泵端的安装基面做在同一平面钢板上，满负荷运行时柴油机的高频振动会顺着底座传导到泵体密封位置，累计运行数百小时就容易出现机械密封渗漏、进出口法兰错位的隐患。这套机组把动力单元的安装位做了下沉式加强筋设计，蓝色动力舱下方的底座槽钢做了双层叠焊，筋板间距从常规的400mm压缩到220mm，刚好对应动力端四个安装脚的受力点，振动传递到泵体安装位时已经被底座的阻尼结构消解大半。管路上的阀门排布没有走常规的横平竖直规整路线，蓝色闸阀和红色泵体出口的连接段特意留了12mm的轴向窜动间隙，法兰对接处用的是带限位凸台的密封垫片，哪怕现场安装时进出口管线存在轻微的角度偏差，也能靠这个间隙补偿公差，不会强行把管路应力掰到泵壳上造成壳体开裂。红色的稳压罐没有像常见设计那样直接焊在底座边缘，而是用了三个带橡胶减震垫的螺栓固定在独立的小安装平台上，平台和主底座之间留了3mm的隔振缝隙，避免稳压罐长期受振动影响出现焊缝疲劳。管路上的压力表、排气阀的安装位置都特意避开了操作人员日常巡检的行走路径，阀门手轮的高度统一设置在距离底座基面1.1m到1.4m的区间，不需要弯腰或者踮脚就能完成开关操作。进出口管线的弯头位置都做了加厚处理，介质高速流经弯头时的冲刷磨损会比普通管壁降低40%左右，适合消防系统长期备勤、瞬时大流量启动的工况特性。动力端和泵端之间的联轴器位置加装了半包围式的防护罩，防护罩上开了网格状的散热孔，既不会挡住日常点检时观察联轴器对中情况的视线，也能防止运行时杂物卷入传动部位。底座表面铺了防滑花纹钢板，钢板下方预留了积液导流槽，日常维护时泄漏的少量积水、油污会顺着导流槽流到底座端部的排液口，不会积在底座表面造成人员滑倒或者部件锈蚀。整套结构没有做多余的装饰性设计，每一处排布调整都对应现场实际运行时会碰到的故障点，把后期运维的隐患在结构设计阶段就提前消解。
