赛车用三级干式油底壳泵结构设计

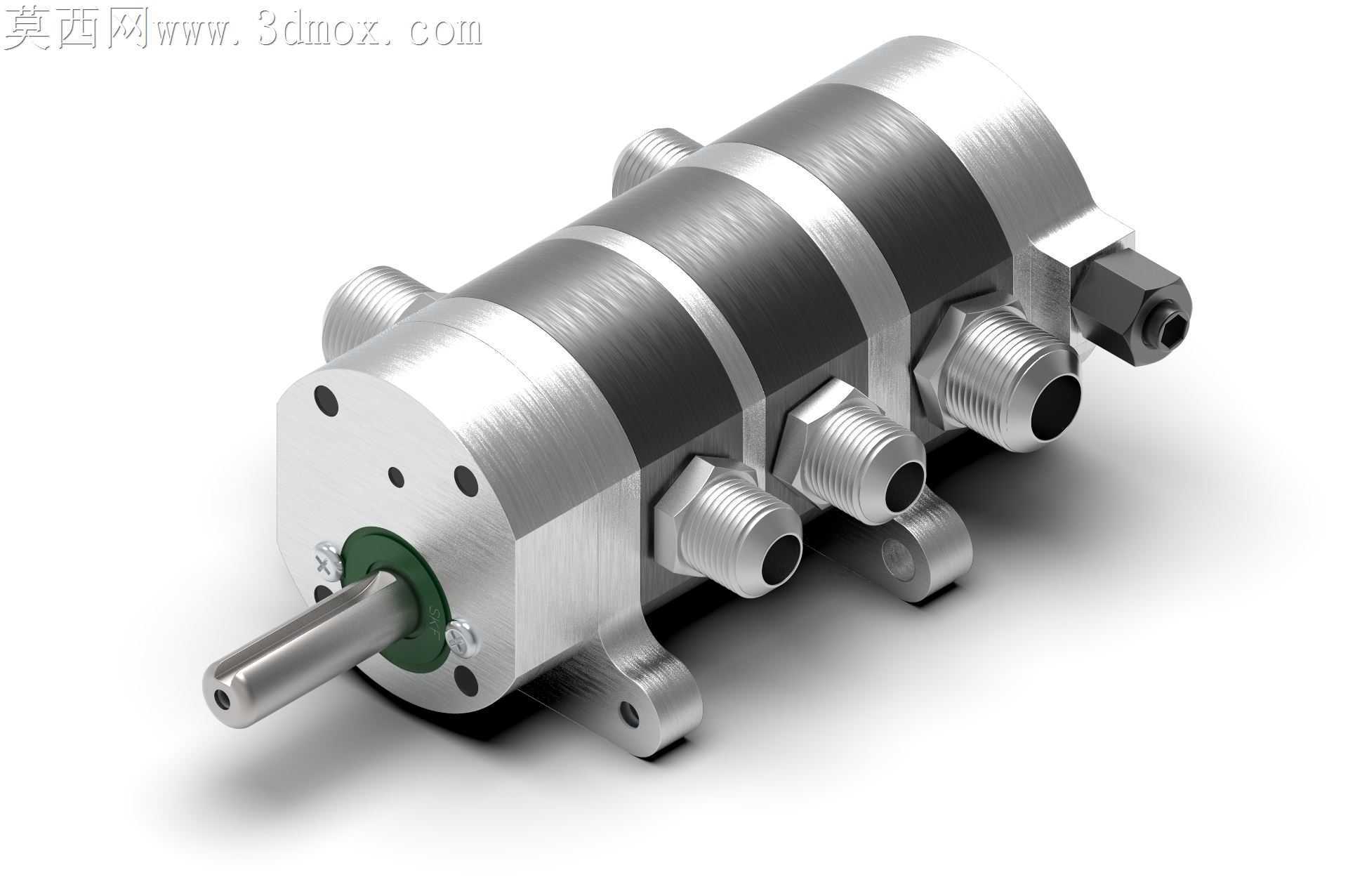

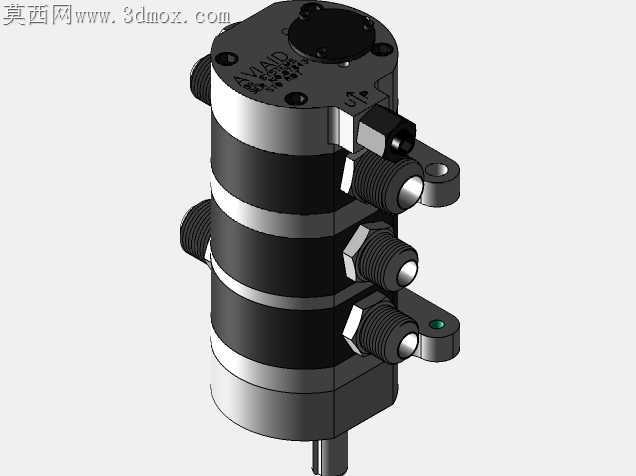

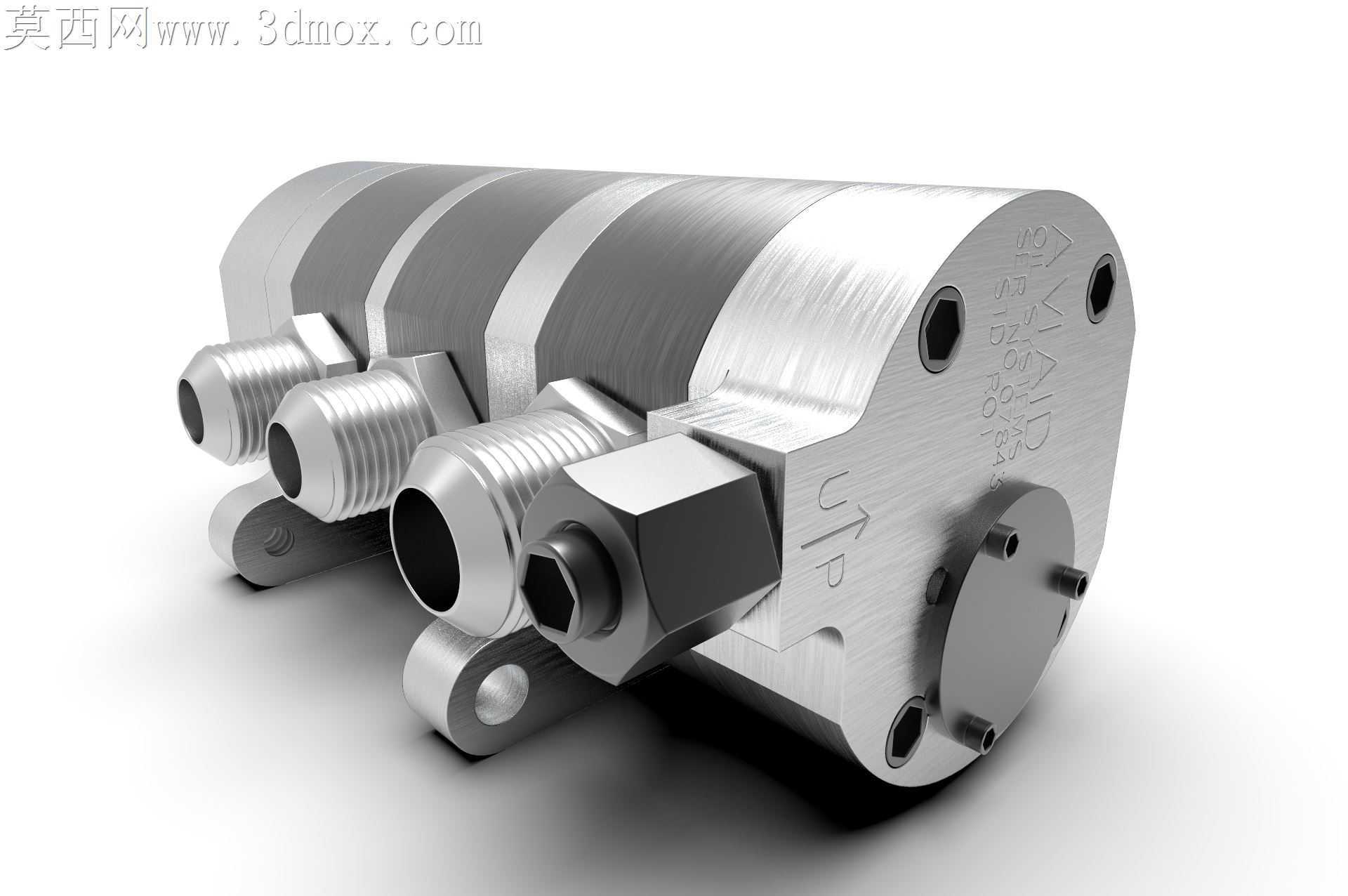

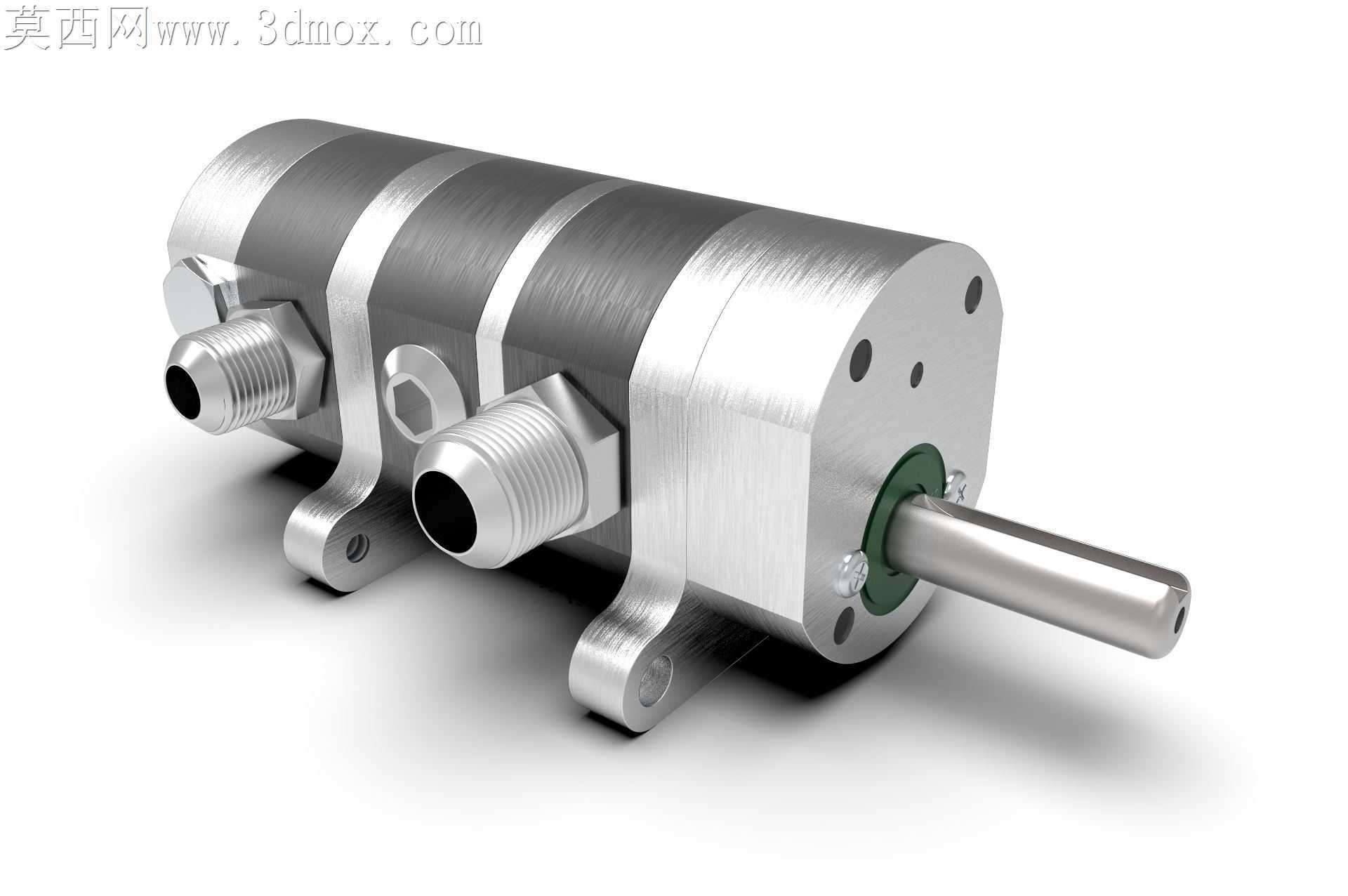

赛事工况下干式油底壳泵的安装干涉问题，始终是赛车动力舱改装里最容易被忽略的隐患——舱内留给泵体的安装空间被车架主梁、机油管路、散热组件挤压到极致，稍不注意就会出现支架与周边部件硬摩擦、油管弯折堵流的问题。这款三级干式泵的安装脚位做了偏置下沉处理，两个带安装孔的支脚没有直接贴在泵体主筒外壁，而是顺着筒身弧度向外延伸出12mm的过渡段，安装孔轴线与泵轴轴线的平行度公差控制在0.05mm以内，既避开了主筒侧方的三个出油接头的安装操作空间，也让固定螺栓的拧紧操作不需要额外使用万向接杆，常规套筒就能直接对位锁紧。侧方三个阶梯式外螺纹油口的同轴度做了针对性调整，每个油口的外螺纹段根部都留了0.8mm的退刀槽，槽边做了R0.3的圆角过渡，避免软管接头拧紧时应力集中在螺纹根部产生裂纹，螺纹的牙型角做了微幅修正，比标准管螺纹小12分，在不影响密封性能的前提下，接头拧入时的阻力更小，赛场紧急更换管路时不需要借助管钳就能徒手拧到位。泵轴伸出端的密封座采用了嵌入式绿圈密封结构，密封槽的深度比常规设计浅0.2mm，密封圈装配后压缩量控制在18%，既不会因为压缩量过大导致轴颈转动时摩擦升温过快，也不会因为压缩量不足在高转速下出现机油渗漏，轴端的中心定位孔做了倒角处理，装配传动联轴器时能直接滑入对位，不需要反复撬动调整同轴度。泵体主筒的三段式分隔环没有采用外露卡簧结构，而是做了内嵌式限位，筒身外壁的环带做了拉丝质感处理，不是单纯为了视觉效果，而是能在装配时增大手指与筒身的摩擦力，对准安装位时不容易打滑脱手。背面的雕刻文字没有做尖锐凸起，所有刻字边缘都做了钝化处理，不会在装配时刮伤相邻的线束绝缘层，带帽螺钉的头部做了滚花处理，调整转配件位置时不需要借助工具就能微调角度，渲染阶段特意给金属部件赋予了不同的表面粗糙度参数，机加工面的反光、密封件的漫反射、安装脚的亚光质感区分明确，能直观呈现不同部件的材质差异，方便实训时快速识别各部分的功能分区。
