概念款时钟内部机械传动结构设计

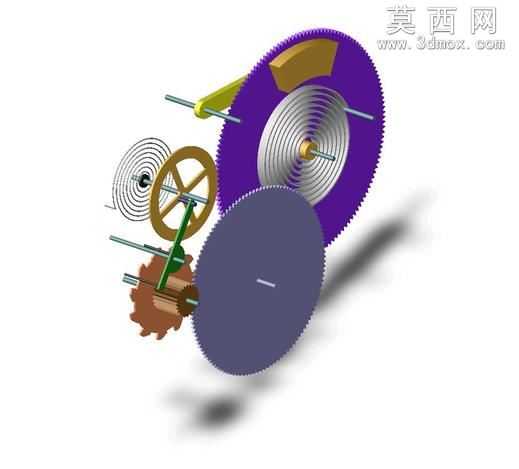

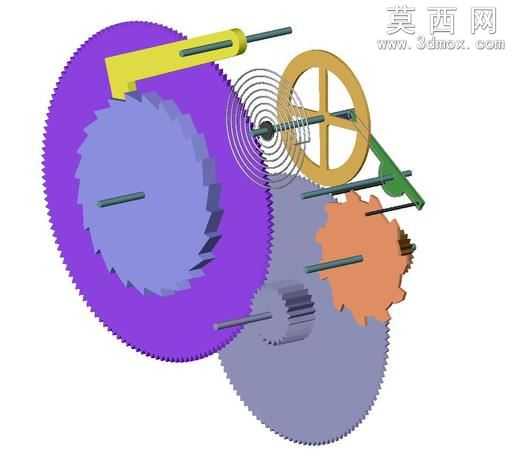

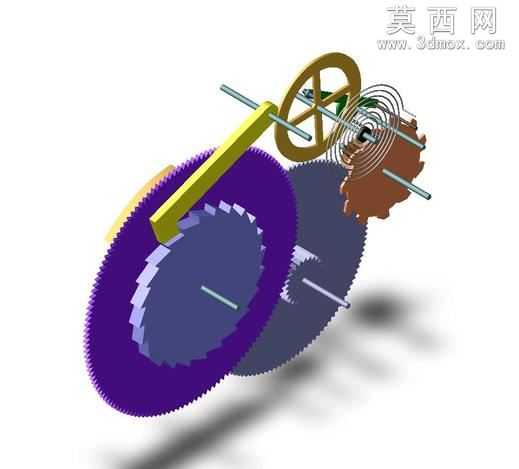

本作品为时钟核心传动系统的概念化三维建模设计，依托三维参数化建模软件完成全组件的1:1等比例搭建，完整还原机械时钟走时系统的核心传动逻辑与结构布局。建模阶段首先梳理机械时钟的动力传递链路：以发条组件作为初始动力源，通过不同模数、齿数的渐开线圆柱齿轮完成多级减速传动，搭配摆轮、擒纵叉组成的擒纵调速结构，实现动力的匀速可控输出，保障走时精度的稳定性。建模过程中对每一个传动零件的参数进行严谨校核，齿轮的齿形轮廓严格按照渐开线生成规则绘制，确保齿侧间隙、啮合重合度符合机械传动设计规范，各传动轴的同轴度、轴向定位尺寸经过反复调整，避免传动过程中出现卡滞、窜动问题。材质渲染阶段针对不同零件的功能属性匹配对应材质效果：传动齿轮采用高耐磨合金钢材质感，表面做哑光金属处理还原精密机加工的细腻纹理；发条组件选用高弹性弹簧钢材质，通过纹理贴图还原卷绕状态下的金属应力质感；摆轮、擒纵叉等调速零件做抛光金属处理，突出精密零件的加工精度；固定轴销采用不锈钢材质，搭配轻微的环境反射效果提升整体真实感。整体装配采用爆炸视角进行呈现，清晰展示每一个零件的装配位置与连接关系，紫色大直径主齿轮、棕色铜质传动轮、银色涡卷发条等不同零件通过色彩区分，直观呈现动力从发条输出后，经过各级齿轮传递最终到达调速机构的完整路径。设计过程中对传统时钟的内部结构做了概念化优化，简化了非核心的装饰性结构，突出机械传动本身的结构美感，既完整保留机械时钟的核心工作原理，又通过明快的色彩搭配、清晰的结构分层，让观者能够快速理解机械计时装置的运行逻辑，可作为机械原理教学演示、时钟产品结构研发的参考三维模型，帮助设计者快速掌握机械计时系统的传动设计要点。
