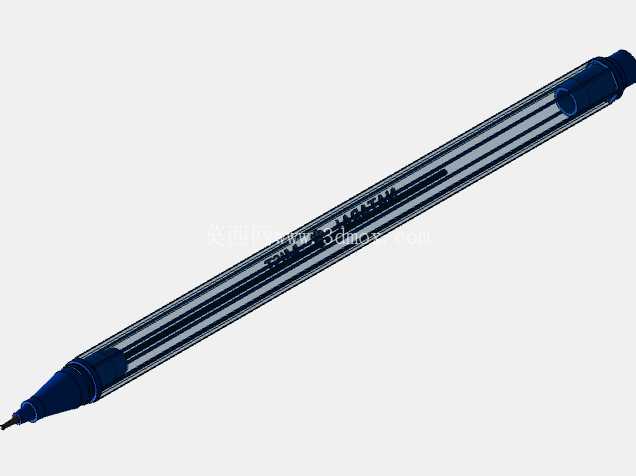

按动式透明杆蓝色圆珠笔结构设计

　　笔身的握持段没有做额外的防滑软胶套，而是通过外杆的直筒圆柱面做微磨砂纹理处理，兼顾握持摩擦力与注塑成型的工艺可行性，外杆壁厚控制在1.2mm，既保证笔身的抗挤压强度，日常握持施力时不会出现明显形变，也能控制整体重量，长时间书写不会产生明显的负重感。内部笔芯采用通用标准按动中性笔/圆珠笔芯规格，笔身内部的限位筋做了周向均匀分布的三条凸起结构，笔芯装入后不会出现径向晃动，书写过程中笔尖不会出现偏移抖动，保证书写轨迹的稳定。笔尖位置的金属导向套做了0.8mm的伸出限位，笔芯伸出状态下笔尖露出长度控制在3mm，既保证正常书写时笔尖不会回缩，也能避免笔尖露出过长导致弯折损坏。这款按动式圆珠笔的三维结构设计，首先要匹配日常办公、学生书写场景的实际使用需求，笔身整体采用半透明PC材质外杆，搭配蓝色功能件配色，既可以直观观察内部笔芯余量，也能通过色彩区分功能部件，降低用户操作的识别成本。从结构设计逻辑来看，按动式出芯的核心棘轮机构被集成在笔身上部的蓝色按动头内部，配合侧置的笔夹结构，既可以实现按动锁定、收回笔芯的功能，笔夹本身也做了一体化卡扣设计，能够稳定夹持在笔记本、工装口袋边缘，避免携带过程中笔身滑落。

　　笔夹的安装位置在笔身中下部，和笔身外杆做了卡扣式装配，不需要额外的螺丝或者粘接固定，装配时直接卡入笔身对应的卡槽即可，后期拆解更换笔芯也不会造成笔夹脱落。从铸造模具的匹配设计来看，所有外表面的拔模斜度控制在1.5度，没有倒扣结构，外杆的透明部分和蓝色功能件的分型面都设置在零件的端面位置，避免分型线出现在外观可见的握持区域，保证成型后外观面的光洁度。笔身尾部的按动头做了圆弧过渡处理，按动时的接触面做了R2的圆角，按压操作时不会产生硌手的触感，按动行程控制在4mm，按动力度设置在15N左右，符合日常使用的按动反馈手感，不会出现按动过紧费力或者过松容易误触收回的问题。

　　内部的复位弹簧采用标准0.3mm线径的不锈钢弹簧，弹簧的安装导向柱直接集成在笔身内部的筋位上，不需要额外的弹簧固定座，减少零件数量的同时也降低了装配复杂度，整体零件总数控制在6件，包括外杆、按动头、棘轮卡扣、笔夹、弹簧、笔芯，装配流程可以实现简易流水线的快速组装，不需要复杂的工装夹具。从安装边界尺寸来看，笔身整体长度控制在145mm，最大直径12mm，能够适配市面上绝大多数常规笔套、文具袋的收纳尺寸，笔夹的夹持厚度范围在0.5mm到5mm之间，可以稳定夹持在不同厚度的纸张、布料、塑料板边缘。

　　设计过程中也考虑了长期使用的磨损问题，棘轮配合的接触面做了0.2mm的加厚处理，按动循环寿命可以满足万次以上的使用要求，不会出现棘轮磨损导致的锁止失效问题。外杆的透明材质选用耐刮擦的改性PC，日常和钥匙等硬物共同放置在口袋中也不会轻易产生划痕，长期使用依然可以保持较好的透明度，方便观察内部笔芯的剩余墨量，及时更换笔芯。笔尖位置的金属导向套采用黄铜材质做镀镍处理，和笔身外杆采用过盈压装的方式固定，压装深度3mm，保证使用过程中不会出现导向套脱落的问题，导向套的内孔和笔芯笔尖的配合间隙控制在0.1mm，既可以让笔芯顺畅伸缩，也不会出现笔尖晃动的问题。
