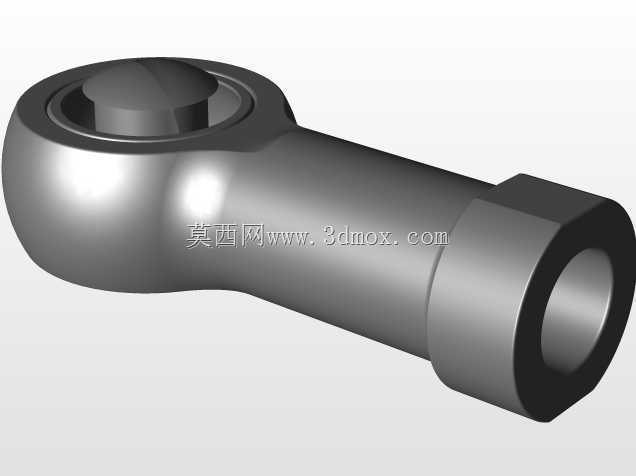

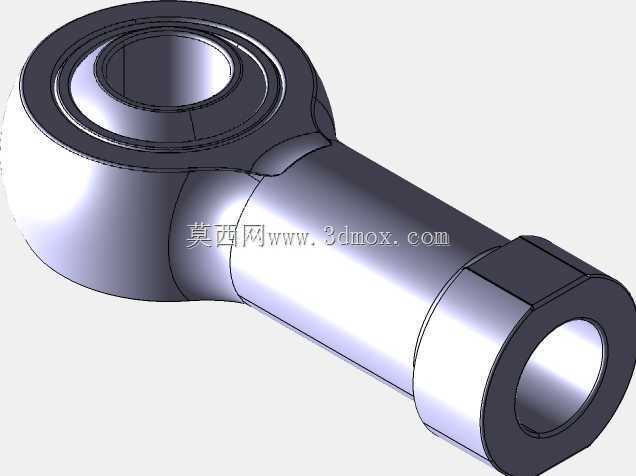

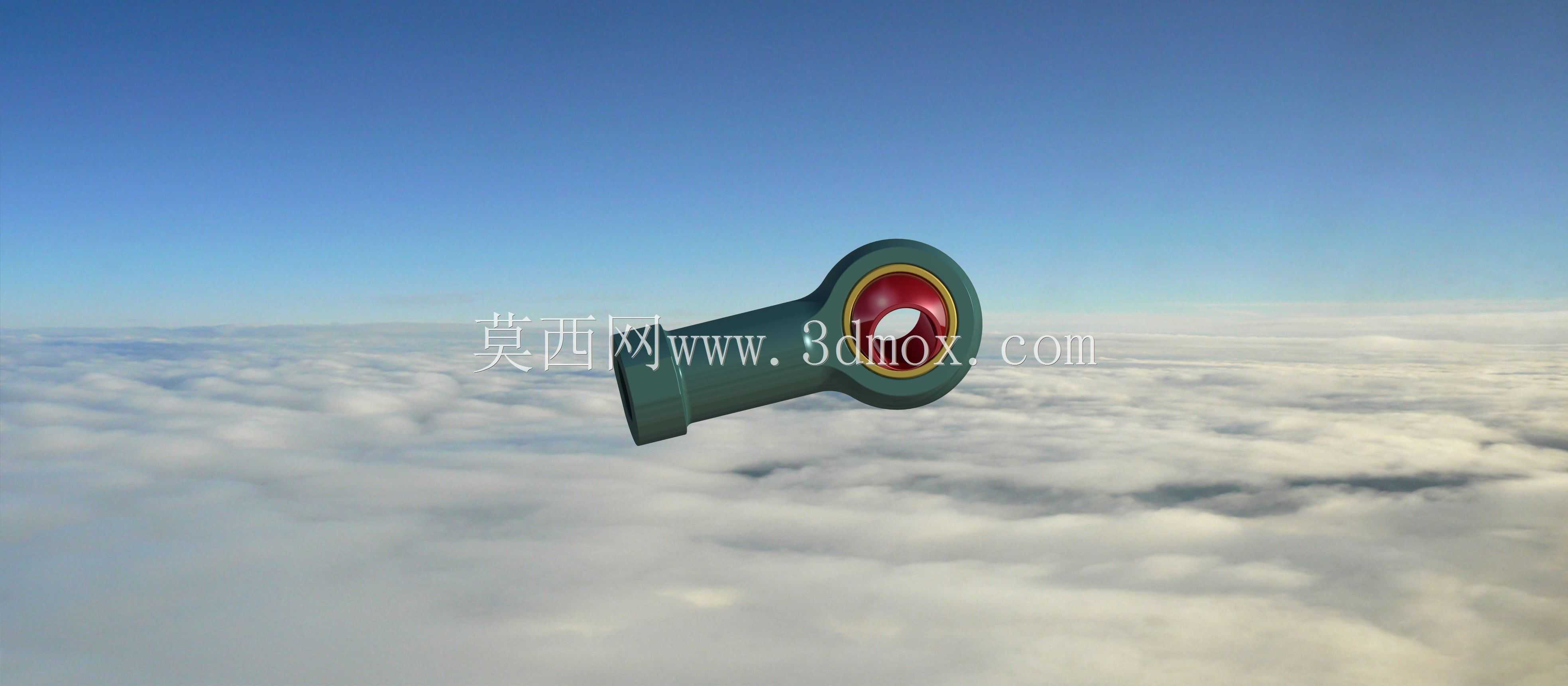

杆端关节球头轴承三维结构设计

　　在各类需要多自由度铰接传动的机械结构中，这类杆端球头轴承是应用频次极高的连接部件，不同于常规深沟球轴承仅能承担径向载荷与单方向的转动约束，杆端球头轴承的核心作用是在两个存在相对三维摆动的构件之间实现稳定铰接，同时传递对应方向的拉压载荷，避免连接位置因多向错位产生应力集中导致构件断裂。从实际应用场景来看，这类部件常见于交流稳压器的调压机构铰接位置、工程机械的操纵连杆连接、自动化设备的气动推杆端部、汽车悬架的稳定杆连接端，甚至部分轻工机械的联动摆杆结构中也会用到，只要机构中存在两个构件不在同一平面内做相对摆动、同时需要传递一定轴向或径向载荷的位置，都可以选用这类结构的轴承完成连接。

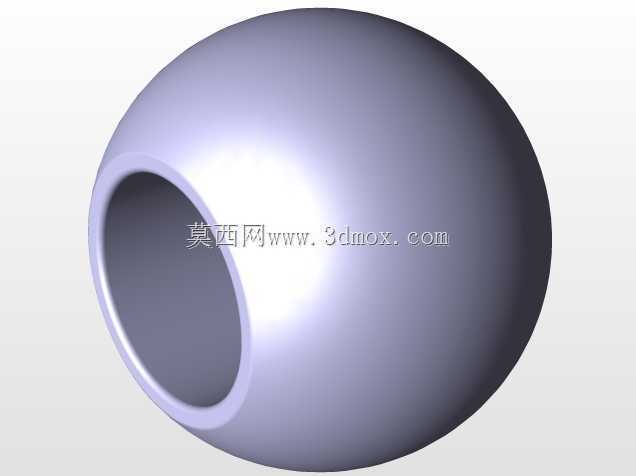

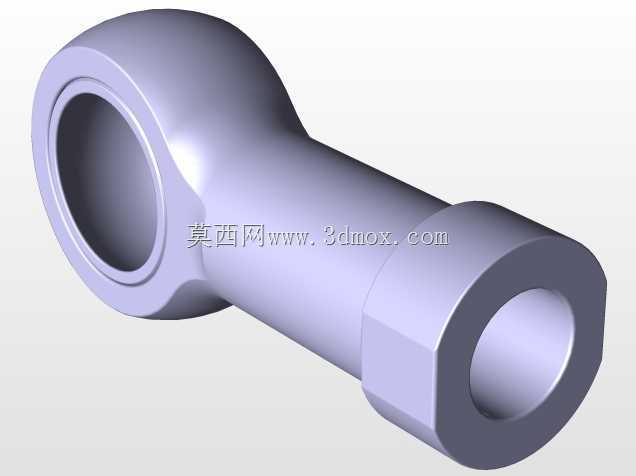

　　从结构设计逻辑来看，这类轴承分为杆体与球头衬套两个核心部分，杆体部分采用一体化锻造成型后机加工的工艺路线，外螺纹段的长度需要匹配对应安装位的连接板厚度与锁紧螺母的旋合长度，设计时通常会预留2到3个螺距的余量，避免安装时出现螺纹旋合长度不足导致的连接松脱；杆体与外圈衔接的位置做了圆弧过渡处理，避免应力集中，这个位置是整个杆体受力最薄弱的区域，若过渡圆角过小，在承受冲击载荷时很容易从根部断裂。内圈的球头部分采用高光洁度加工，表面粗糙度需要控制在Ra0.8以下，保证摆动时的顺滑度，球头与外圈之间的衬套通常采用自润滑材料，比如铜基镶嵌石墨或者增强聚四氟乙烯，不需要额外加注润滑脂就能长期维持低摩擦系数的转动，适配一些不方便定期维护的安装位置。

　　从安装边界尺寸来看，这类轴承的杆体外径、螺纹规格、球头中心到杆端端面的距离、外圈的外径与安装厚度是选型时最核心的参数，设计安装位时，球头的摆动角度需要预留足够的空间，通常这类轴承的最大偏摆角度可以达到15到25度，安装时不能让外圈周边的构件挡住球头的摆动路径，否则会导致机构卡滞。外圈的安装孔通常采用过盈配合压入对应的安装座内，压装时需要注意受力面只能是外圈端面，不能直接压在球头或者杆体位置，避免内部衬套变形导致转动卡涩。另外在设计配套的连接结构时，需要核算轴承的额定动载荷与静载荷，匹配机构实际运行时的最大冲击力，避免过载导致球头从外圈中脱出或者杆体断裂。

　　在三维建模过程中，这类部件的建模重点在于球头与外圈的配合间隙控制，通常径向间隙控制在0.02到0.05毫米之间，既不能间隙过大导致铰接晃动量超标，也不能间隙过小导致摆动阻力过大甚至抱死。杆体的外螺纹可以采用装饰螺纹线简化建模，但是在出工程图时必须标注清楚螺纹公差与精度等级，球头的球面度公差需要控制在0.01毫米以内，保证转动时的顺滑度。另外需要注意的是，这类轴承的杆体部分有内螺纹和外螺纹两种形式，本次设计的是外螺纹安装形式，适配需要穿过安装板后用螺母锁紧的场景，对应的安装板开孔直径要比杆体外径大0.5到1毫米，预留安装时的调整余量，避免加工误差导致安装困难。
