十字滑块联轴器传动结构三维设计

　　十字滑块联轴器属于可移式刚性联轴器的典型结构，主要用于补偿两传动轴之间因加工安装误差、承载变形、温度形变带来的径向偏移，在中小功率传动场景中应用十分广泛，常见于轻工输送设备、小型机床进给机构、电子制造产线传动单元这类对径向补偿有明确需求、传动扭矩不超过1250N·m、工作转速不高于250r/min的工况中。这类联轴器的核心补偿逻辑，是依靠中间十字滑块两侧互相垂直的凸榫，分别与两端半联轴器端面上的对应凹槽形成滑动配合，当两轴存在径向不对中时，滑块可在凹槽内做小幅径向滑动，抵消安装偏差带来的附加载荷，避免轴系因憋劲产生轴承过早磨损、轴段疲劳断裂的问题。

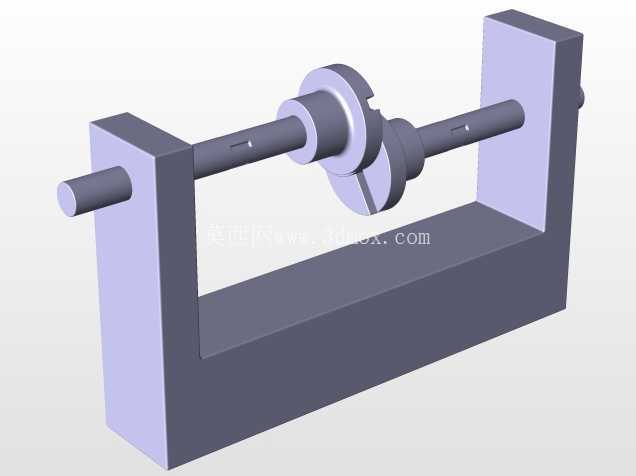

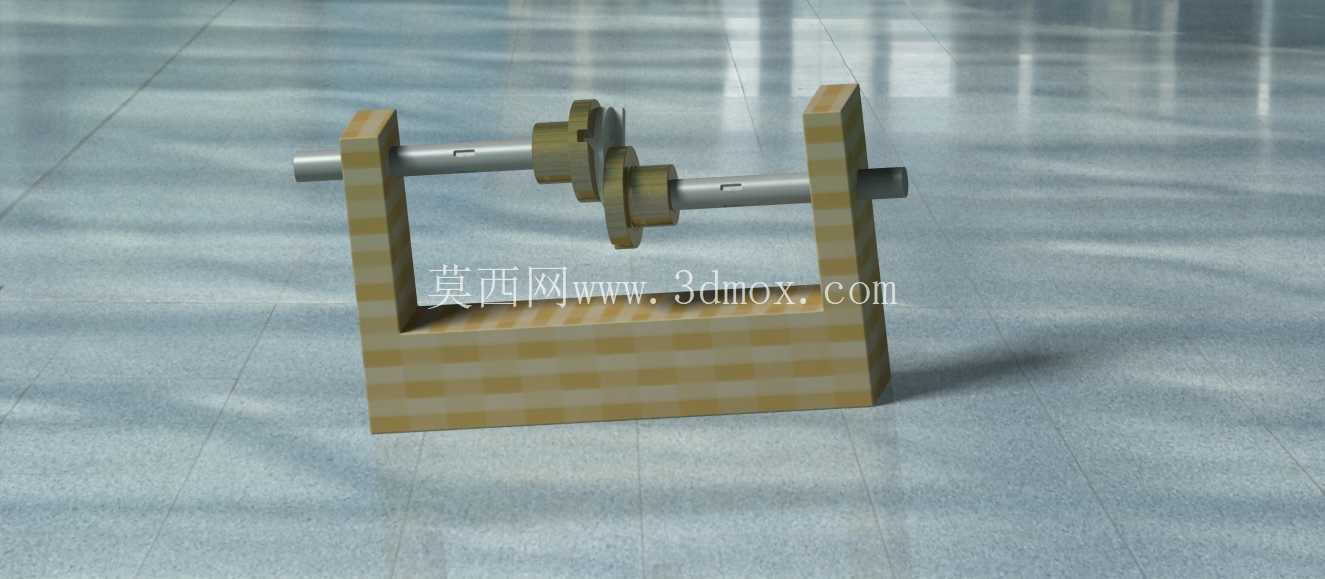

　　从结构设计逻辑来看，这套三维模型完整还原了十字滑块联轴器的装配关系：两端半联轴器分别通过紧定螺钉或者键连接固定在主动轴与从动轴轴端，轴段的配合公差选取H7/k6过渡配合，保证轴与半联轴器轮毂的同轴度基础，同时避免装配过盈量过大导致拆装困难。中间十字滑块的凸榫与半联轴器凹槽的配合间隙控制在0.1-0.3mm区间，间隙过小会导致滑动阻力过大，补偿灵活性不足，间隙过大则会在传动换向时产生明显冲击，尤其在频繁正反转的工况下会加剧凸榫与凹槽的磨损，降低传动精度。模型中配套的简易安装支架，还原了实际应用中两轴的支撑边界：支架采用立式双轴承座结构，轴承选用深沟球轴承支撑轴段，两轴承座的安装孔同轴度公差控制在Φ0.05mm以内，模拟实际设备中轴系的安装基准，方便设计人员直接参考安装空间的预留尺寸。

　　在外形尺寸与安装边界层面，这套结构的轴向总长度可根据实际轴径调整，常规适配10-60mm直径的轴段，半联轴器轮毂的外径一般取轴径的2-2.5倍，保证足够的轮毂抱紧力，十字滑块的厚度取轮毂外径的0.3-0.4倍，凸榫的宽度取滑块直径的0.25倍，保证滑动接触面有足够的承压面积，避免接触面压溃。安装时需要注意，两轴的径向偏移量不能超过0.04d（d为轴径），角向偏移不超过30′，否则会大幅降低联轴器的使用寿命，同时滑动面需要定期涂抹润滑脂，减少干摩擦带来的磨损。

　　从运动特性来看，十字滑块联轴器在传动过程中，中间滑块会做偏心圆周运动，偏心距等于两轴的径向偏移量，因此高转速工况下会产生一定的离心力，增加轴系的动载荷，这也是这类联轴器不适合高速传动的核心原因，在做DMU运动学仿真时，可以清晰观测到滑块的运动轨迹，验证不同偏移量下的运动干涉情况，确认滑动行程是否在凹槽的有效长度范围内，避免滑块脱出导致传动失效。模型中还原的支架与轴系的相对位置，也能帮助设计人员核对周边设备的安全间隙，比如联轴器外圆与设备防护罩的距离要保留至少10mm的余量，避免运转过程中发生剐蹭。

　　在实际选型应用中，这类联轴器结构简单、制造维护成本低，相比弹性套柱销联轴器，它没有橡胶易损件，耐温性能更好，适合在环境温度较高、有少量油污的车间场景使用，但因为是刚性接触滑动，不适合有强烈冲击载荷的重载工况，也不能补偿两轴的轴向偏移，选型时需要确认轴系的轴向窜动量不超过0.5mm，否则会导致滑块与凹槽的接触面积减小，局部压强骤增加速磨损。设计时半联轴器与滑块的材料一般选取45号钢调质处理，表面硬度达到HB220-250，对于有耐磨要求的场景，可以在滑块凸榫表面镶嵌尼龙或者铜合金衬层，降低滑动摩擦系数，减少维护频率。
