全铝型材开放式ATX主板支撑框架结构

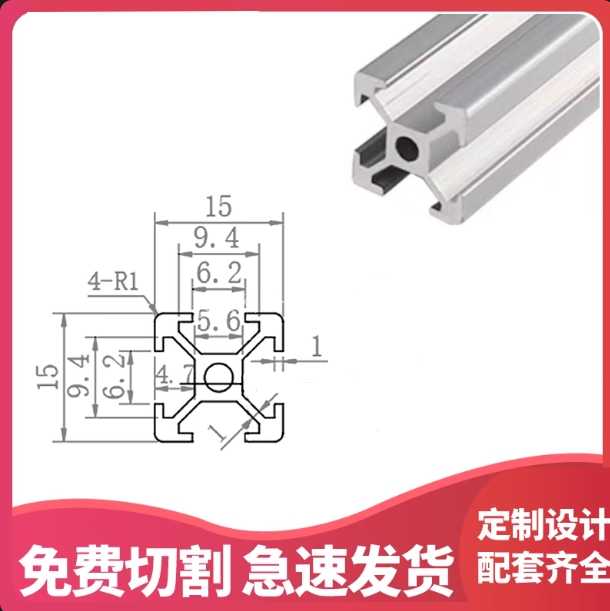

这套支撑结构主要面向DIY硬件改装、小型测试工位搭建、开放式硬件调试场景使用，区别于传统封闭式机箱的钣金壳体结构，整体采用标准15x15规格工业铝型材作为框架主梁，搭配配套角码、连接支架与安装螺钉完成整体拼接，没有多余的封闭壳体遮挡，硬件安装后全程裸露，方便调试阶段随时插拔配件、测量硬件运行参数、排查接线故障，多用于硬件实验室、超频测试工位、定制化开放式主机搭建场景。

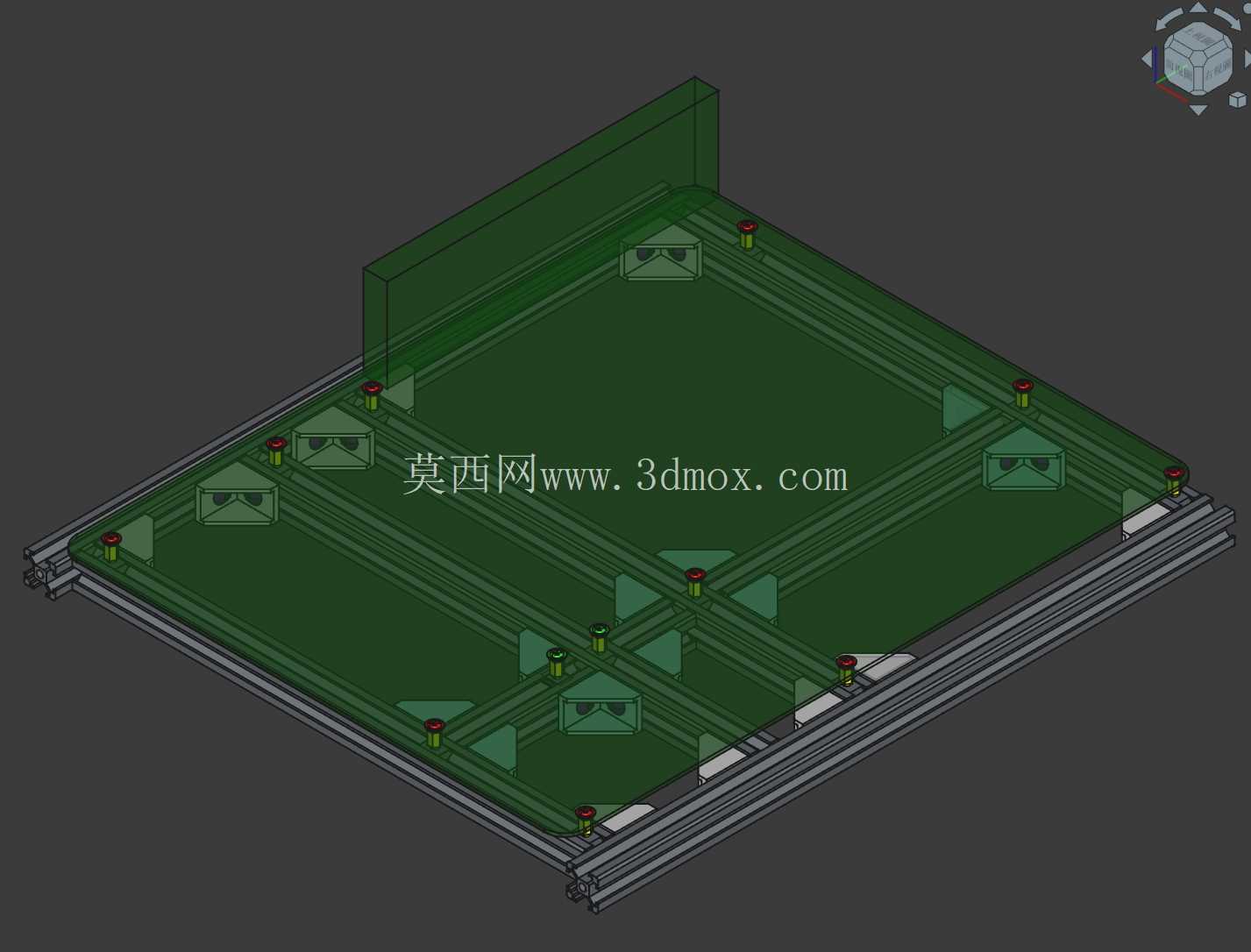

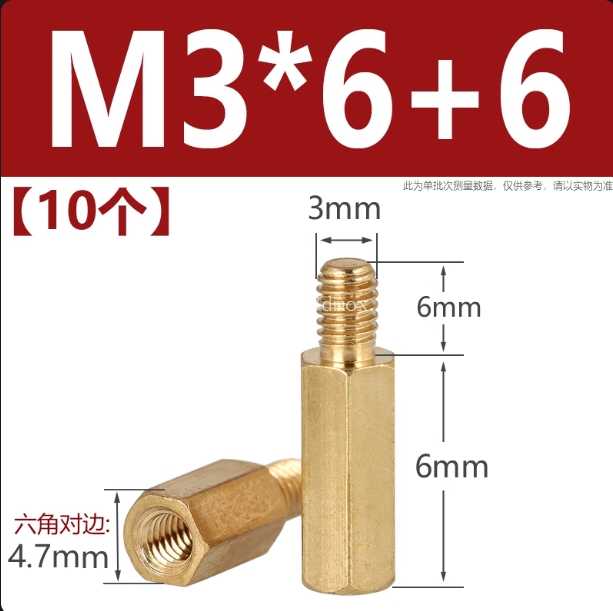

从结构功能来看，框架预留了全尺寸ATX主板的标准安装孔位，同时在横梁位置设计了可调整的支撑柱点位，不需要额外重新打孔，只需要增减支撑柱的安装位置，就可以兼容MicroATX、FlexATX、Mini-ITX等更小尺寸的主板版型，不需要更换整套框架，适配性覆盖目前消费级桌面主板的绝大多数常规尺寸。支撑柱采用绝缘材质搭配金属固定螺钉，安装后可以保证主板背面与铝型材框架之间留有足够的安全间隙，避免主板背面焊点直接接触金属型材造成短路风险，同时间隙也能形成自然的空气流通通道，硬件运行时热量可以直接散出，不需要依赖机箱内部的定向风道，开放式环境下的散热效率比封闭机箱有明显提升。

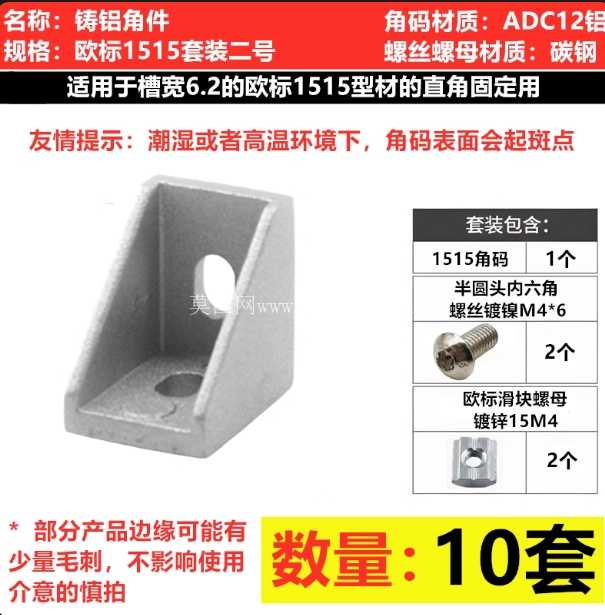

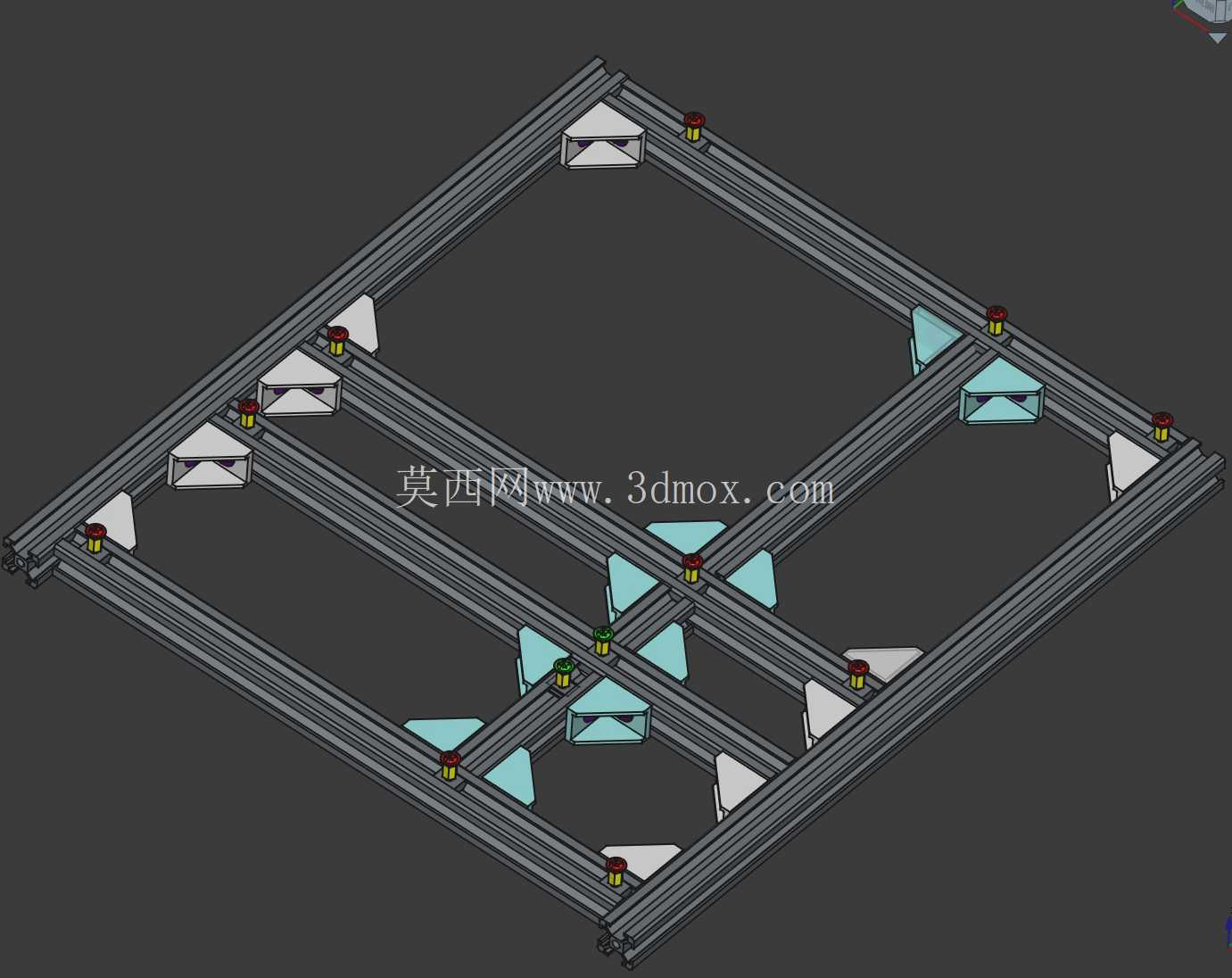

设计思路上没有采用传统机箱的一体折弯钣金结构，全部选用标准工业铝型材配件拼接，所有连接点位都采用标准紧固件，不需要焊接或者粘接，用户拿到散件后只需要常规内六角扳手就可以完成组装，后期如果需要调整框架尺寸、扩展安装位，只需要更换对应长度的铝型材主梁、增减横梁数量就可以完成改造，不需要重新开模制作整体结构，加工成本和改造门槛都远低于传统定制钣金机箱。框架的边角位置都做了型材端面的封盖处理，没有裸露的型材切割毛边，组装和使用过程中不会划伤手部或者线材外皮。

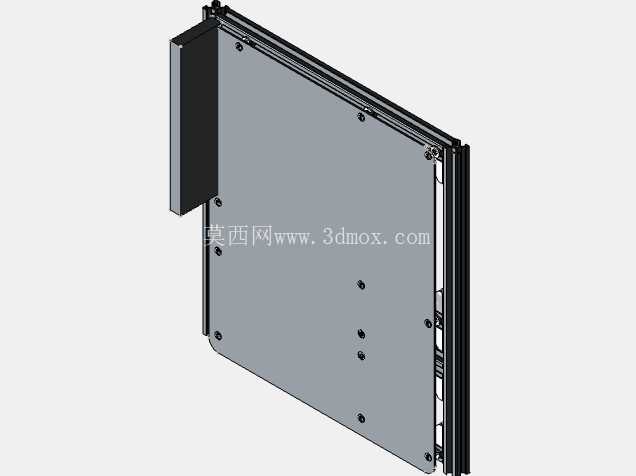

安装边界方面，整体框架的外轮廓尺寸刚好匹配全尺寸ATX主板的安装范围，主板安装位的四周预留了标准的ATX电源安装空间、显卡全长安装空间，不会因为型材横梁的位置干涉长尺寸显卡、塔式散热器的安装，所有安装孔位的同轴度公差控制在0.2mm以内，主板安装后不会出现孔位错位、螺丝无法拧入的问题。框架底部的支撑脚预留了防滑垫安装位，放置在桌面时不会滑动，也不会刮花桌面表面。横梁的排布避开了主板上的内存插槽、PCIe插槽、SATA接口位置，硬件插拔时不会被型材挡住操作空间，日常更换内存、硬盘、扩展卡都不需要拆卸主板，直接在框架上就可以完成操作。

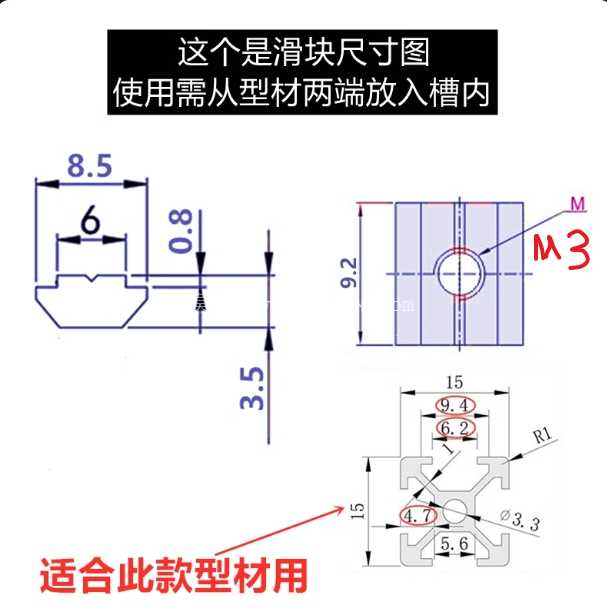

结构强度上，15x15规格的铝型材主梁拼接完成后，整体静态承重可以达到15kg以上，完全可以承载全尺寸主板、多块硬盘、旗舰级显卡、大型风冷散热器的总重量，正常使用过程中不会出现框架变形、主板弯曲的问题，相比很多薄钣金制作的开放式测试架，长期使用的结构稳定性更好，也不会因为钣金生锈影响外观和结构强度。所有连接角码都隐藏在型材的槽位内部，没有突出的连接部件，整体外观整洁，线材可以顺着铝型材的槽位走线，用扎带固定在槽内就可以完成理线，不需要额外加装理线架。
