特斯拉风格手持柱状功能设备结构设计

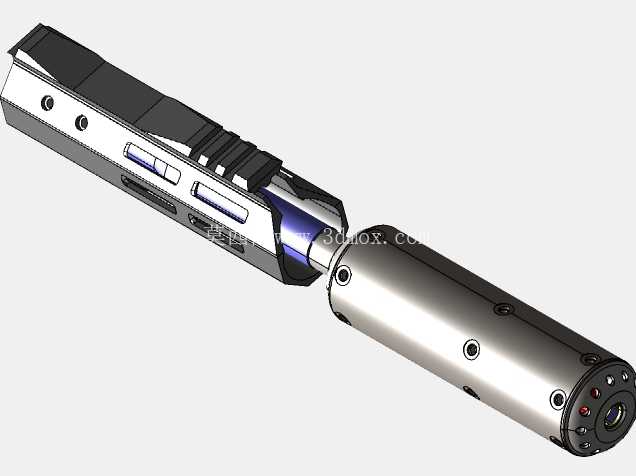

　　这款手持柱状功能设备的结构设计，核心围绕单手握持操作的人机需求展开，整体采用分段式圆柱拼接构型，主体外壳选用金属材质做表面哑光处理，兼顾握持摩擦力与结构抗形变能力，前端集成多组功能接口与状态指示元件，中段设置两组滑动式操作按键，尾部预留充电与数据传输接口，所有外露元件均做沉台处理，避免日常使用中发生磕碰损坏。从实际应用场景来看，这类结构构型常见于便携检测、手持作业类设备，需要在有限的柱体空间内排布电源模组、控制电路板、功能执行元件三类核心部件，设计过程中首先要确定各模组的堆叠顺序，将重量较大的电源模组布置在靠近握持重心的位置，平衡整机前后重量分布，降低长时间单手握持的疲劳感。

　　柱体外壳的拼接采用止口定位加周向螺丝锁紧的方式，每段壳体的配合止口预留0.02mm的装配间隙，配合端面的密封胶条可以实现基础的防尘防泼溅能力，周向布置的锁紧螺丝选用内六角圆柱头规格，螺丝孔做沉孔处理，保证装配后外壳表面无凸起，不会硌伤握持的手掌。前端功能端的结构设计做了阶梯式收窄，最前端的功能元件外圈设置金属保护圈，保护圈高出元件端面0.5mm，即使设备前端朝下放置在平面上，也不会直接摩擦损伤功能元件表面，保护圈与主体外壳采用过盈配合加侧面顶丝固定的方式，后期维护时可以快速拆卸更换受损的保护圈。

　　中段的操作按键采用滑动式结构，按键与内部电路板的触发开关之间设置0.1mm的触发行程，按键表面做防滑纹理处理，按键两侧设置导向筋，与外壳上的导向槽配合，避免按键按压过程中出现卡滞，按键的滑动行程两端设置硬胶限位块，防止滑动超程损坏内部触发元件。设备内部的走线全部沿壳体内壁的走线槽布置，走线槽上方设置压线卡扣，避免设备晃动时内部线缆移位干涉运动部件，电源模组与外壳之间设置泡棉缓冲层，吸收设备意外跌落时的冲击能量，保护电芯不受挤压变形。从安装边界来看，整机最大外径控制在32mm，总长度控制在210mm，刚好适配成年男性单手握持的尺寸范围，各段壳体的拆分位置避开握持时的手掌接触区域，防止拼接缝隙夹手或者积累污渍。

　　尾部的接口端设置可拆卸的防尘塞，防尘塞通过软胶连接带固定在壳体上，避免丢失，接口周围的壳体做加厚处理，提升插拔接口时的结构强度，防止接口受力开裂。内部各功能模组之间设置绝缘隔离片，避免不同模组之间发生电磁干扰，同时隔离片也起到辅助固定模组位置的作用，减少模组在壳体内的窜动空间。设计过程中针对壳体的壁厚做了梯度优化，握持区域的壁厚设置为1.5mm，保证结构强度的同时控制整机重量，非握持区域的壁厚适当减薄到1.2mm，在不影响结构刚性的前提下降低整体重量，整机装配完成后的重量控制在280g以内，符合手持设备的重量控制要求。周向布置的固定螺丝全部采用同一规格，减少装配时的工具更换频次，提升装配效率，所有螺丝的锁紧扭矩统一设置为0.8N·m，避免扭矩过大导致壳体螺纹滑牙，或者扭矩过小导致拼接松动。前端的状态指示灯采用导光柱结构，将电路板上的灯珠光线传导到壳体表面，导光柱与壳体之间做密封处理，防止灰尘从指示灯位置进入设备内部，导光柱的表面做磨砂处理，让指示灯的光线更柔和，不会产生刺眼的眩光。
