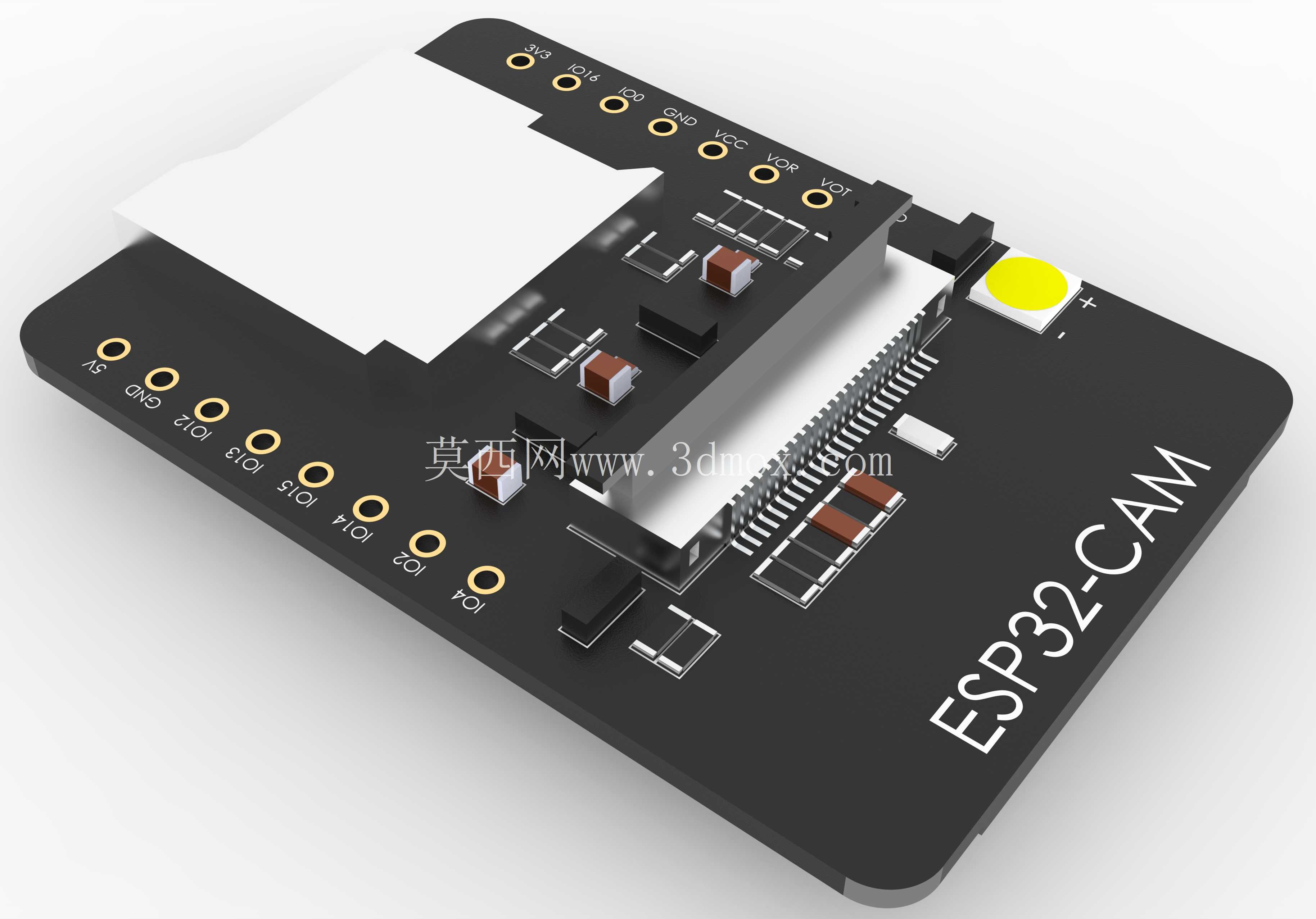

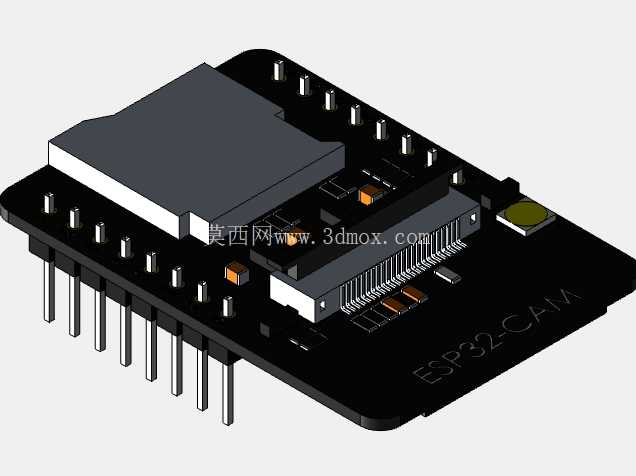

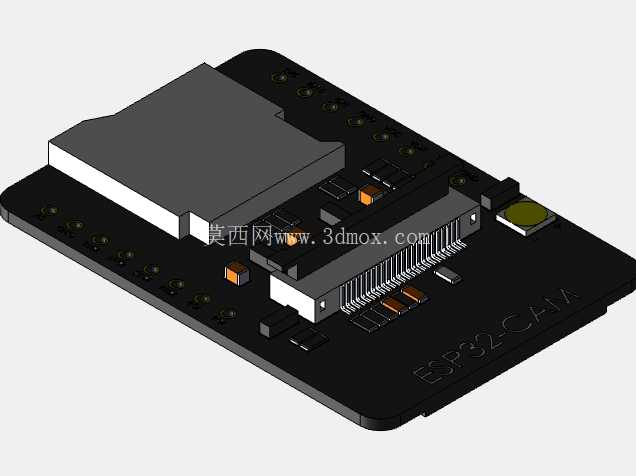

ESP32-CAM摄像头开发板结构设计

这款嵌入式视觉开发模块的结构设计，完全围绕嵌入式视觉采集场景的实际装机需求展开，在做整体布局之前，首先梳理了这类模块的常见应用场景：小型智能监控点位的图像采集、物联网终端的视觉识别前端、小型智能设备的图像输入单元、创客DIY项目的视觉组件，这些场景普遍对模块的安装空间、接口兼容性、外设扩展便利性有明确要求，因此整个结构设计没有做冗余的造型处理，所有结构特征都服务于功能实现与安装适配。

从功能特性来看，模块集成了图像采集处理核心、存储扩展接口、通用IO引出排针、状态指示元件，在PCB板型设计上，采用了规整的矩形轮廓，板边所有引出排针统一沿板边平行排布，排针间距严格遵循通用2.54mm排针标准，能够直接适配市面上通用的面包板、杜邦线连接以及定制化载板的焊接需求，不需要额外做转接结构就能快速接入原型验证电路。摄像头模组的安装位置做了局部凸起的避让结构，既保证摄像头模组的FPC排线能够平顺弯折连接到主控引脚，也避免了板上其他较高元件对摄像头视场角的遮挡，同时这个凸起结构的高度做了严格控制，不会超出排针的整体高度，保证模块平置安装时不会出现局部顶起、安装不稳的问题。

存储卡槽的布局选在了板侧无排针的区域，卡槽开口方向与板边平行，插拔存储卡时不会被周边的接线、安装结构干涉，即使模块已经固定在设备内部，也可以直接完成存储卡的更换操作，不需要拆解整个模块的固定结构。状态指示灯布置在板角的醒目位置，灯珠周围做了白色阻焊层的反光区域，能够提升指示灯的可视角度，在设备调试阶段，操作人员不需要凑近模块就能清晰识别模块的运行状态，提升现场调试的效率。板上的贴片元件全部采用回流焊工艺适配的封装布局，元件之间的间距满足SMT生产的最小间距要求，同时预留了足够的测试点位置，方便生产阶段的功能测试与故障排查。

安装边界的设计上，整个模块的最大外轮廓尺寸控制在适配小型设备内部安装空间的范围内，板上预留的两个安装孔位采用通用的M2螺丝安装规格，孔位距离板边的距离统一，既可以通过铜柱固定在设备壳体内部，也可以配合双面胶、扎带等方式完成快速固定，适配不同装机场景的固定需求。所有元件的最高高度都控制在统一的阈值内，模块整体的厚度能够满足嵌入式设备内部狭窄空间的安装要求，不会和设备内部的其他结构件、电路板产生干涉。排针的引脚定义排布遵循常用的ESP32开发板引脚排布逻辑，开发者不需要重新查阅引脚定义就能快速完成接线，降低了原型开发阶段的接线错误率。

在设计思路上，整个结构没有追求过度的紧凑化，而是在紧凑性和易用性之间做了平衡：如果过度压缩板面积，会导致元件排布过于密集，不仅增加SMT生产的不良率，也会让后期的手工焊接、飞线调试变得困难；如果板面积过大，又会浪费安装空间，无法适配小型物联网终端的装机需求。最终的板型尺寸既保证了所有功能元件的合理排布，也预留了足够的散热空间，主控芯片周围没有布置过高的元件，能够保证芯片工作时的热量自然散出，长时间连续采集图像时也不会出现因为散热不足导致的工作不稳定问题。摄像头接口的固定结构做了加强处理，FPC连接器的周围预留了按压操作的空间，更换不同规格的摄像头模组时，可以方便地按压连接器卡扣完成排线拆装，不会因为操作空间不足导致连接器损坏。电源相关的滤波元件全部布置在电源输入引脚的就近位置，能够有效降低电源纹波对图像采集质量的影响，避免图像出现水波纹、噪点过多的问题，这一点在实际电路调试中非常关键，很多同类模块因为电源滤波元件布局不合理，往往需要后期额外飞线加滤波电容才能解决图像干扰问题，这款设计在布局阶段就规避了这个问题。

另外，板上的复位按键、功能按键都布置在方便操作的板边位置，按键的高度略高于板上其他元件，不需要借助工具就能直接按压操作，在模块烧录程序、复位重启的时候操作非常顺手。整个PCB的走线全部采用内层走线+表层覆铜的设计，既保证了信号完整性，也提升了板体的结构强度，在反复插拔接线、更换模块的过程中不容易出现板体弯折、焊盘脱落的问题。对于需要将模块集成到成品设备中的结构工程师来说，这款模块的规整外形、统一安装孔位、标准化接口，能够大幅减少设备结构设计阶段的适配工作量，不需要为模块设计复杂的定制化固定结构，只需要在设备壳体上预留对应尺寸的安装位和摄像头视窗开孔，就能快速完成集成，有效缩短产品的开发周期。
