带驱动控制单元的小型皮带输送装置

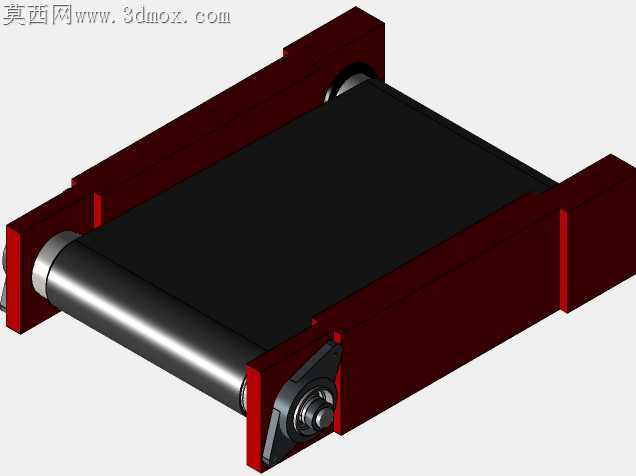

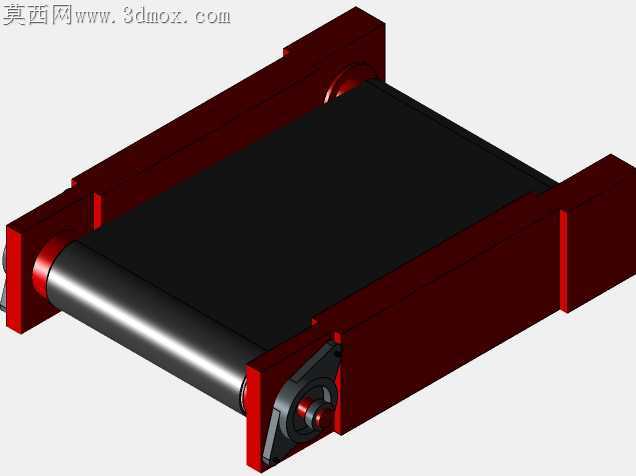

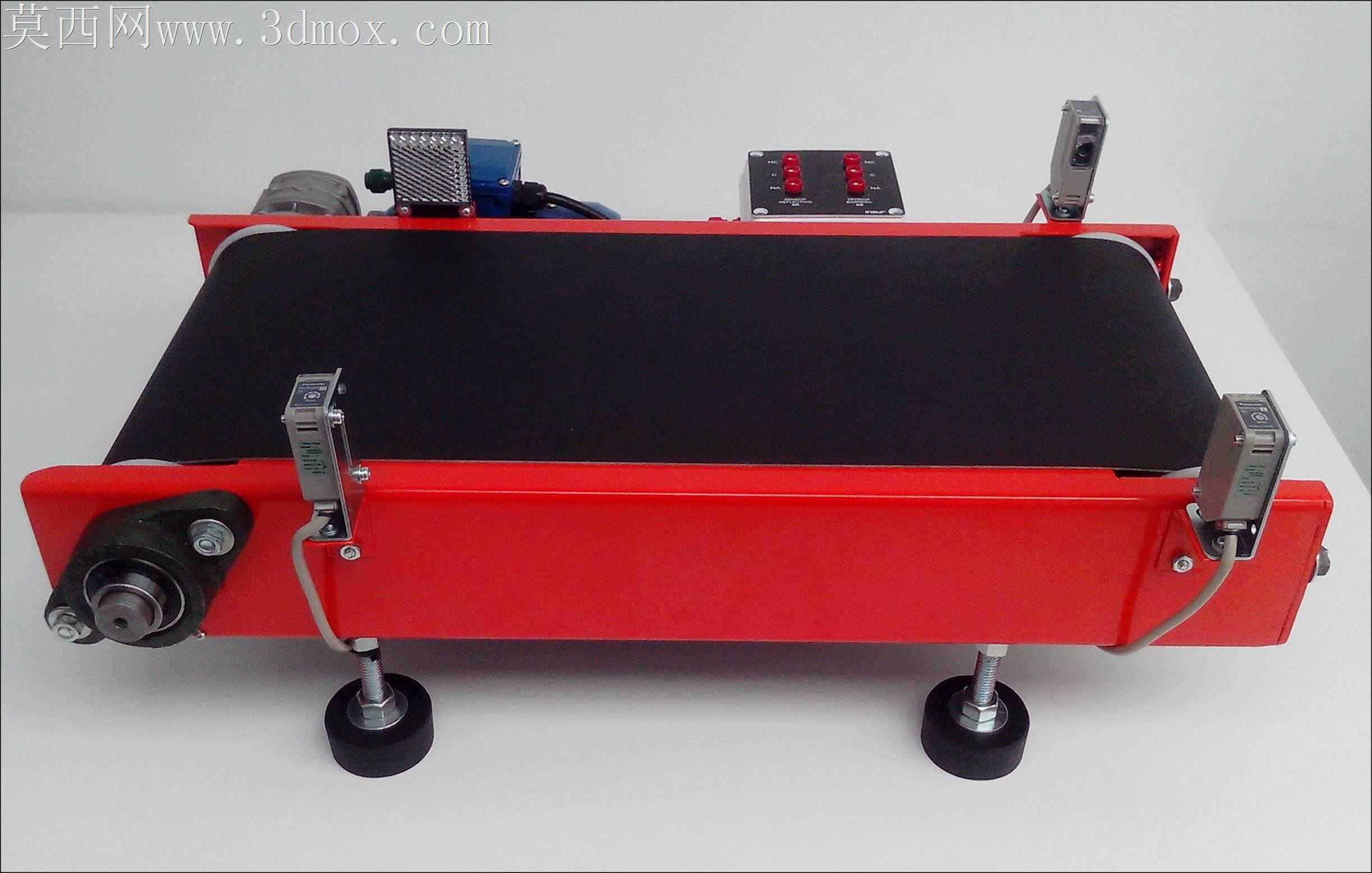

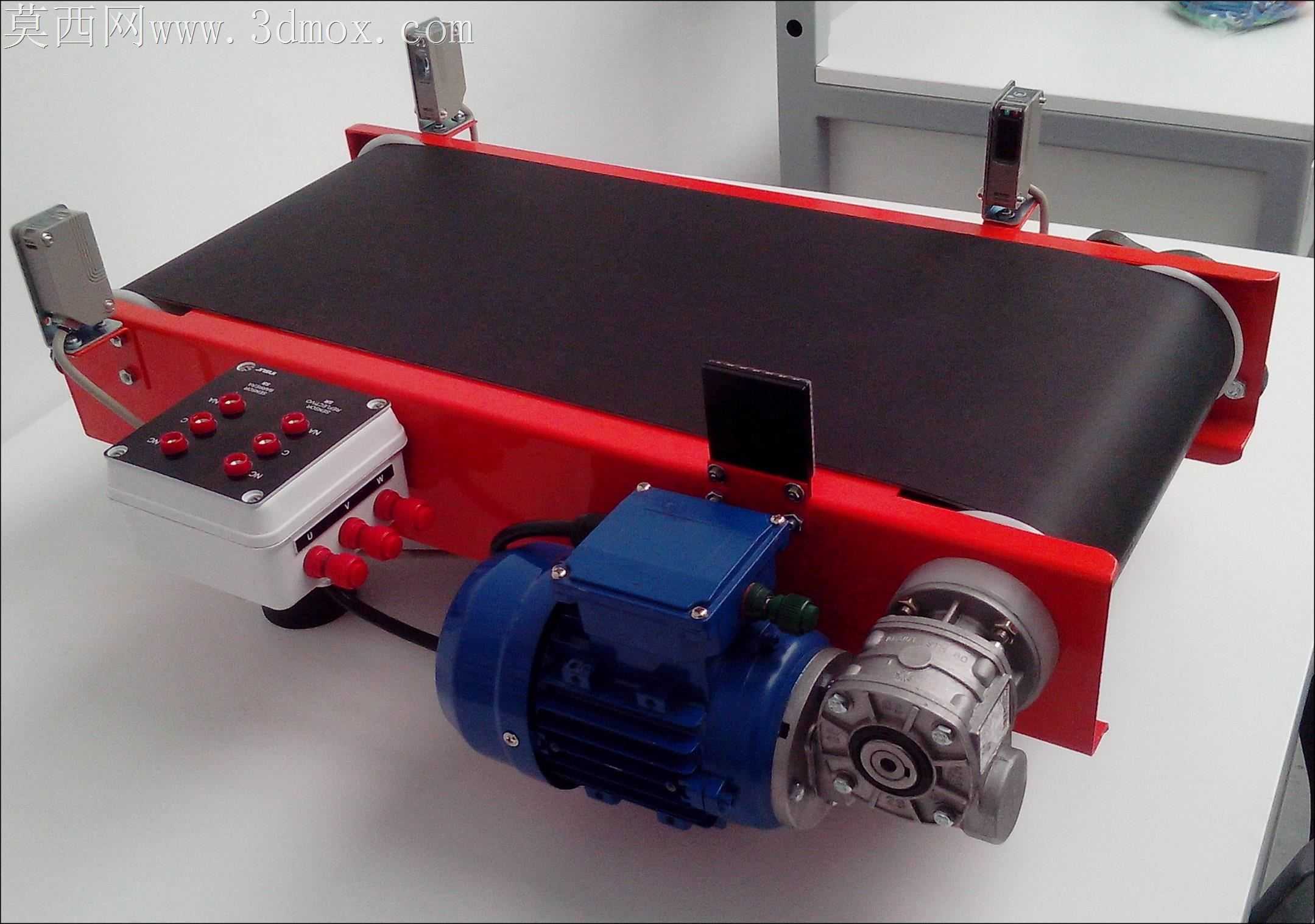

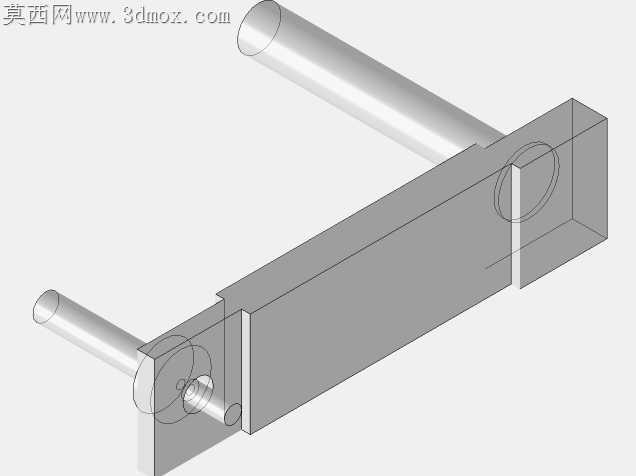

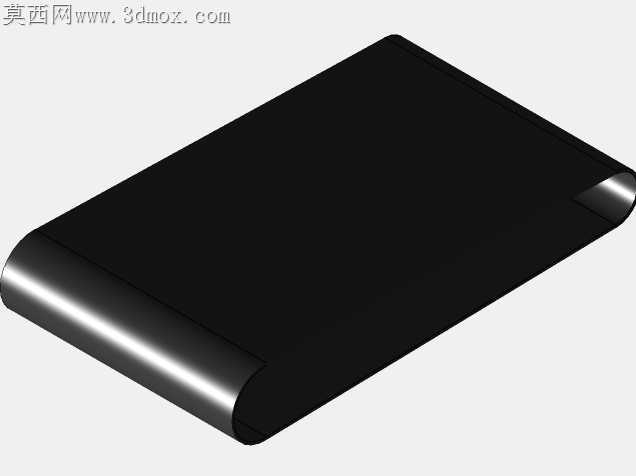

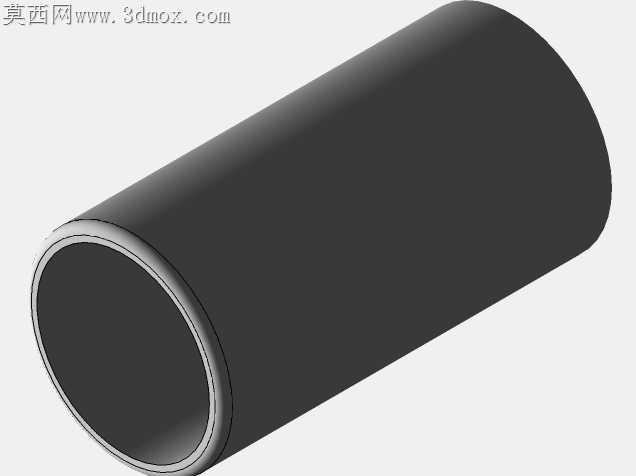

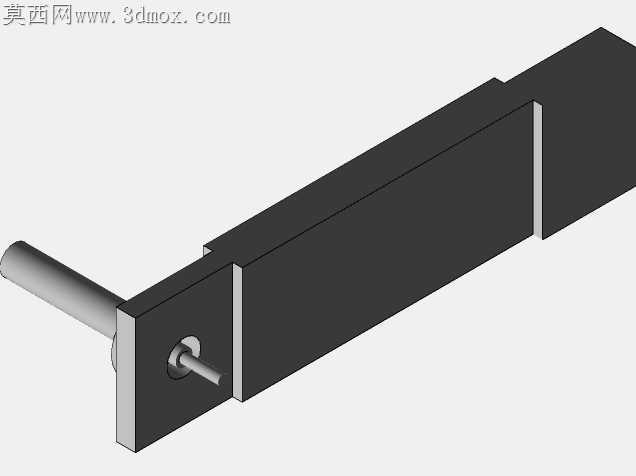

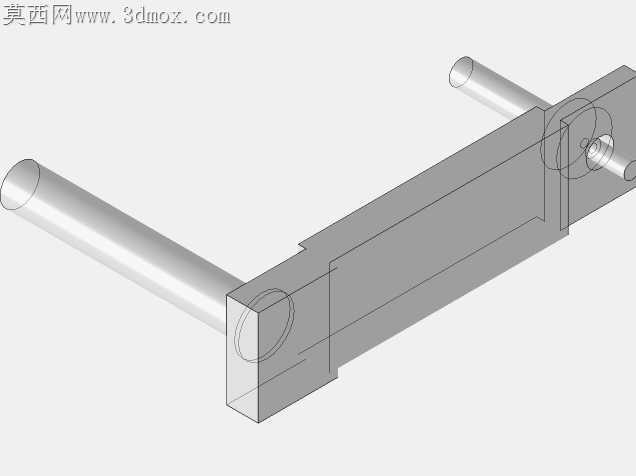

小型皮带输送装置在轻工分拣、教学实训场景里，最容易被忽略的是机架焊接变形带来的皮带跑偏隐患，这套装置在结构设计阶段就针对这类加工适配问题做了细节调整。红色机架的侧边安装位预留了腰型调节孔，不管是两端辊筒的平行度校准，还是皮带长期使用后的张紧度调整，都不需要额外拆卸机架侧板，现场调试时用扳手拧动调节螺栓就能微调辊筒位置，避免了传统固定式机架一旦焊接变形就只能靠撬棍硬掰、甚至切割重焊的麻烦。驱动端采用蜗轮蜗杆减速电机直连主动辊的布局，没有额外加装链传动或者同步带传动结构，减少了中间传动环节的功率损耗，也避免了传动件外露带来的安全隐患，电机与机架的连接面特意加了橡胶减震垫，能抵消电机运转时的径向跳动，防止长期震动导致固定螺栓松动。侧边的电控盒采用按钮式接线布局，每个接线端子都预留了足够的走线空间，盒体与机架的连接采用卡扣加螺栓的双重固定，日常检修时拆开卡扣就能翻开盒盖查线路，不需要把整个盒子从机架上拆下来。皮带下方的承托板采用薄钢板折弯成型，边缘做了圆弧倒角处理，不会刮伤皮带背面的织物层，承托板与机架的连接采用沉头螺丝，螺丝顶面完全埋入板件内，不会凸起摩擦皮带造成异常磨损。机架两端的光电传感器安装位做了可升降的支架设计，能根据输送物料的高度灵活调整检测位置，不需要额外打孔改装。这套装置的所有加工件都尽量采用标准型材和通用标准件，没有特殊定制的异形零件，小批量加工时不需要开专用模具，普通的钣金切割、折弯、焊接设备就能完成全部机加工作业，装配时每个部件的定位基准都做了明确的标记，就算是刚接触机械装配的实训学生，对照装配指引也能在短时间内完成整机组装，不会出现零件装反、公差累积导致的装配卡滞问题。皮带选用的是哑光黑色PVC材质，既能满足常规物料的输送摩擦力需求，表面的哑光质感也不会在实训演示时产生反光干扰，方便观察物料输送的运行状态。
