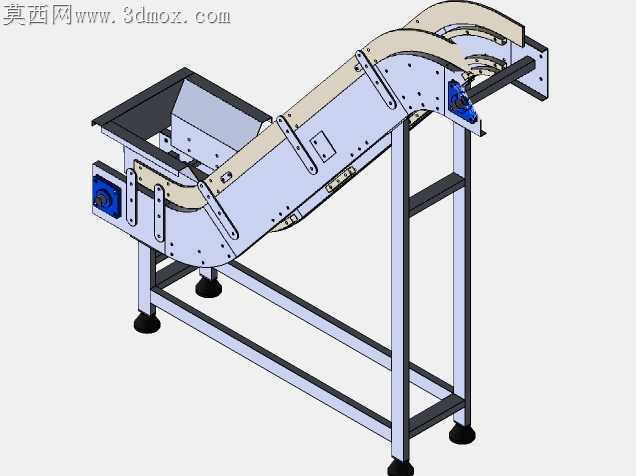

带进出料滑槽的Z型倾斜模块输送设备

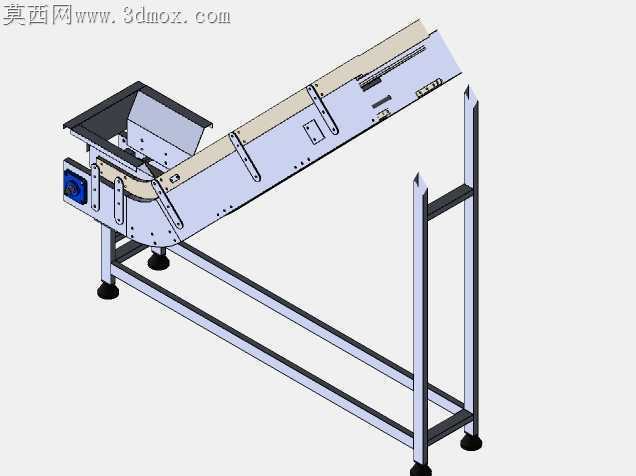

散料输送现场常遇到的卡料、溢料问题，大多源于输送段衔接处的导板间隙与料槽倾角匹配不当，这款Z型输送结构在加工适配层面做了不少针对性的细节调整。机架采用方管焊接框架，底部配置可调脚杯，现场安装时不用额外做地基找平，脚杯的调节行程预留了15mm，刚好抵消车间地面常见的铺装误差，支腿与输送主体的连接位做了腰型孔设计，装配时能微调输送段的倾斜角度，适配不同落差的上下工位对接需求。

进料端的滑槽做了外翻边处理，折弯边预留了3mm的安装余量，现场对接上游落料口时，不用二次裁切滑槽板材，直接通过外翻边的螺栓孔就能完成密封连接，避免散料从衔接缝隙洒落。聚合物侧导板的安装槽开在输送架的内侧槽位里，导板与输送带的间隙控制在2mm，既不会摩擦带面造成额外磨损，又能阻挡颗粒状物料从侧边漏出，导板采用分段式拼接设计，单段长度控制在400mm，后期局部磨损时不用整根更换，拆换对应段即可，大幅降低现场维护的配件成本。

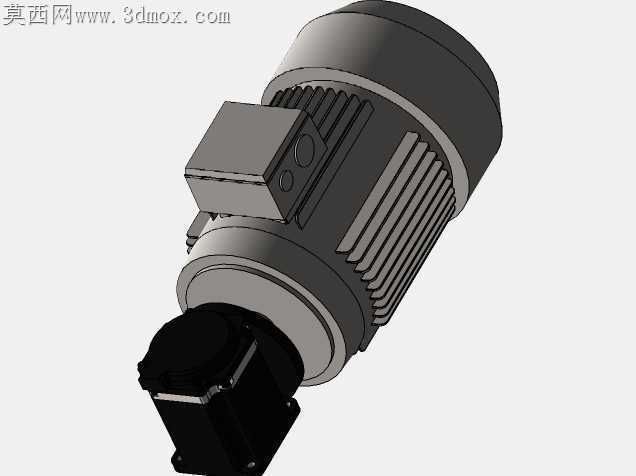

倾斜段的托辊排布做了加密处理，爬坡段托辊间距比水平段缩小三分之一，避免承载散料时带面下垂造成物料滚落，出料端的滑槽做了向下的折弯导角，物料滑落时不会直接砸在下游设备的接料面上，缓冲落料的冲击力，减少物料破损与接料位的噪音。驱动端的安装位预留了张紧调节空间，张紧螺栓的行程足够覆盖输送带使用后期的伸长量，不用频繁裁剪带体重新接驳。

所有外露的连接螺栓都采用沉头设计，避免螺栓凸起刮蹭物料或者勾扯输送过程中的包装袋，机架的焊接位都做了打磨清渣处理，喷涂前做了磷化防锈，适配车间多粉尘、偶尔有清洁水渍的工况，不会因为长期使用出现锈渣掉落污染物料的问题。
