学生实训用板条链式输送机构设计

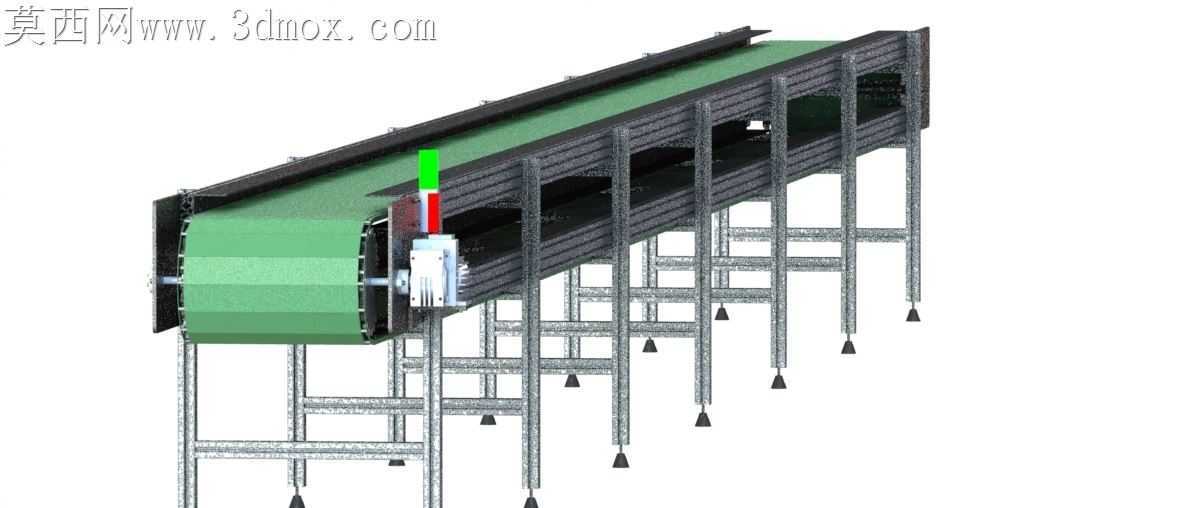

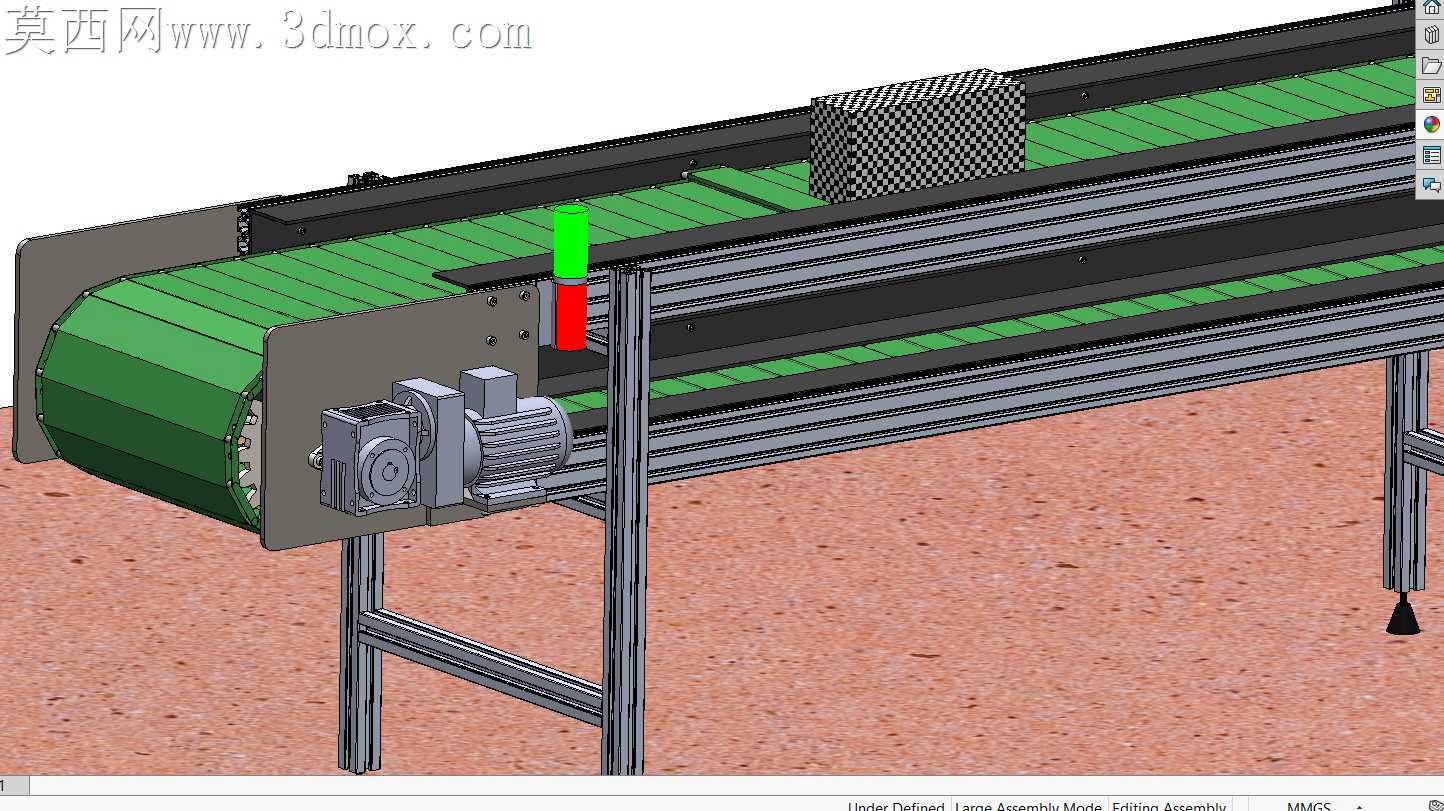

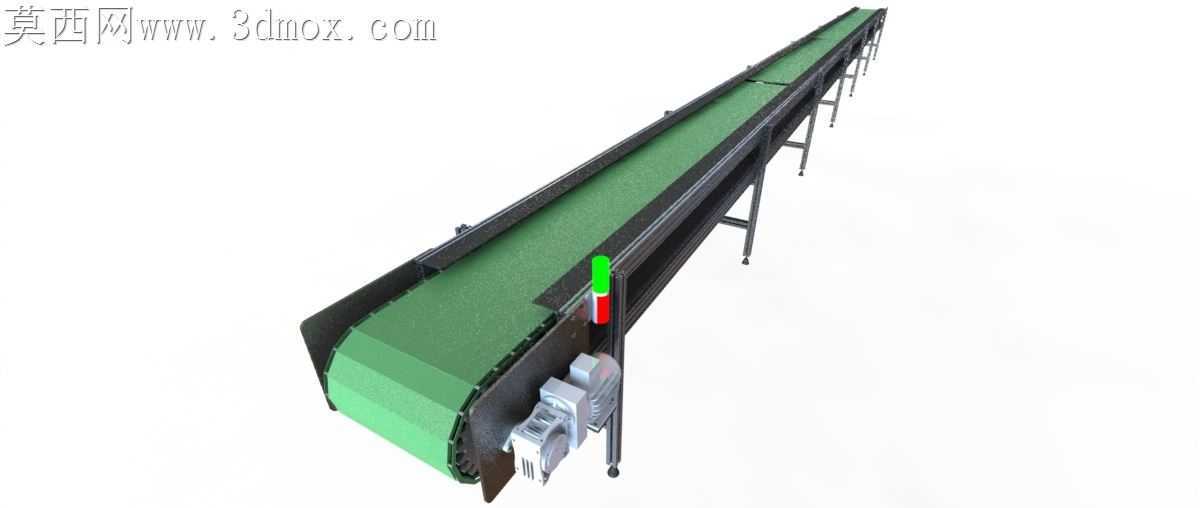

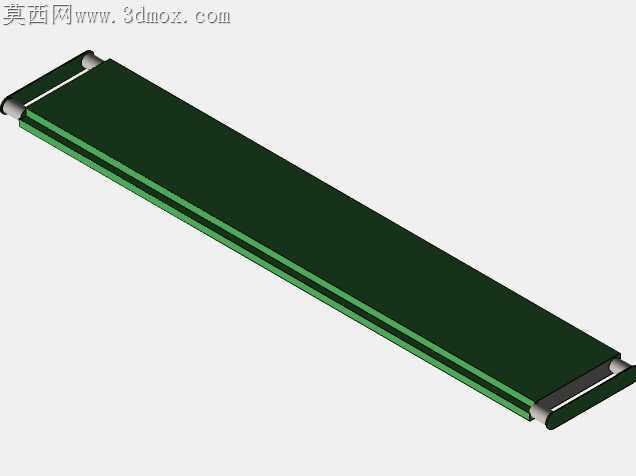

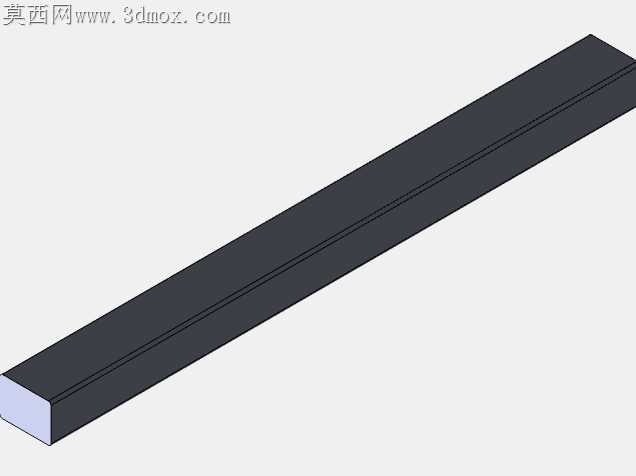

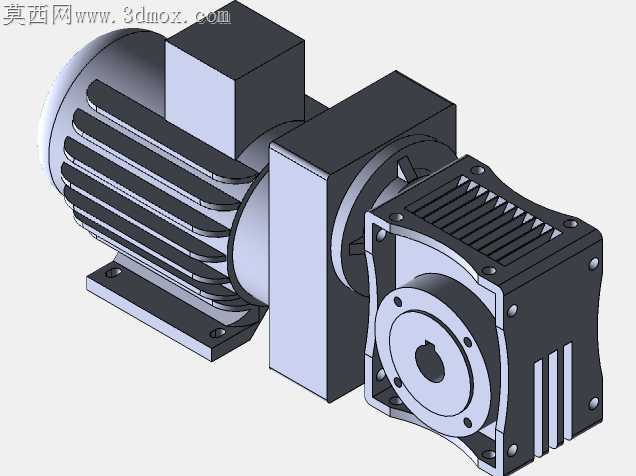

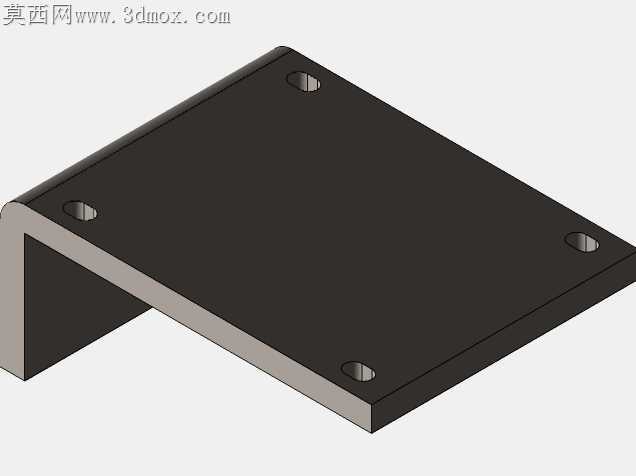

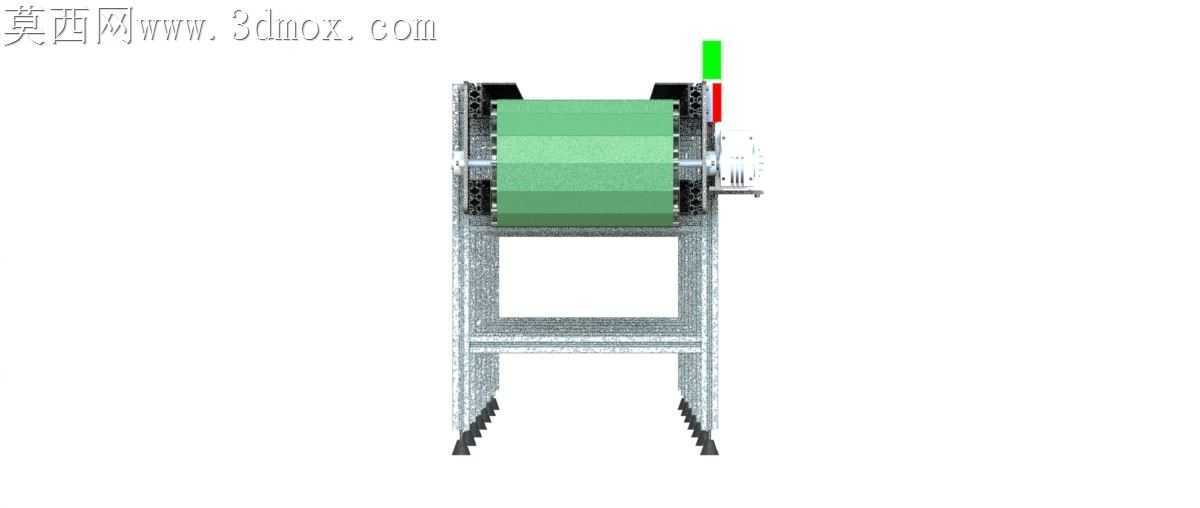

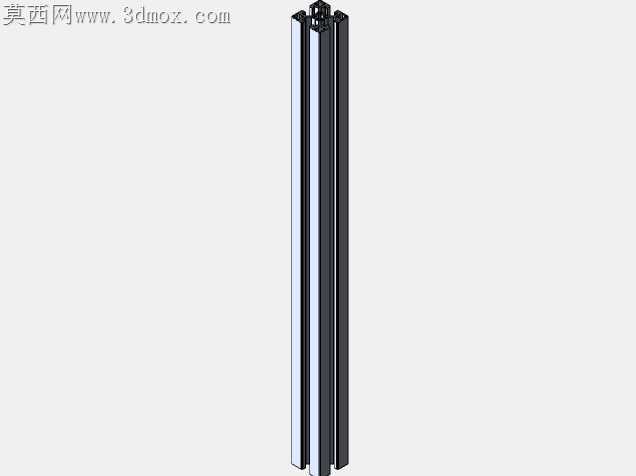

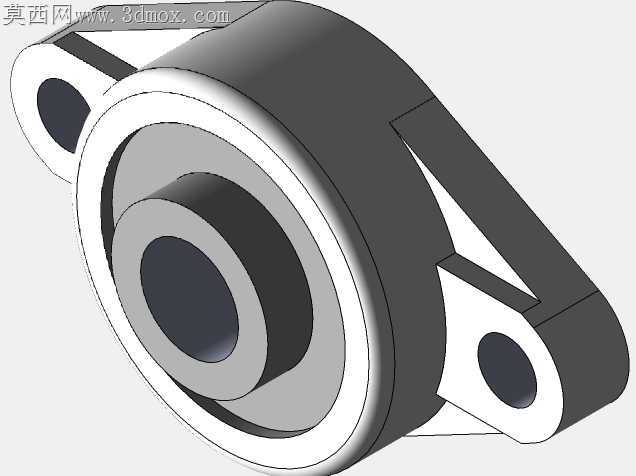

实训场景下的输送机构设计，最容易忽略支腿调平结构与机架焊接变形的矛盾，不少学生作品直接将支腿与侧梁做刚性固连，忽略车间地面不平整带来的机架扭曲问题，最终会导致链条运行卡滞、板条偏磨。这套板条链式输送结构在支腿底部预留了可调脚轮安装位，侧梁采用分段式折弯型材拼接，而非整根焊接成型，能抵消型材自身挠度带来的轨道直线度偏差，装配时不需要大型校形设备，仅靠角尺与塞尺就能完成轨道对齐，适配实训车间有限的加工条件。板条与链条的连接位置特意做了沉头孔避让，紧固件完全埋入板条表面以下，不会刮蹭输送面上的工件，板条背面预留了与链条外链板贴合的定位凸台，装配时不需要反复测量孔位对齐度，凸台卡入外链板间隙后直接拧紧紧固件即可，能将单根板条的装配时间压缩近四成，也避免了长期运行后紧固件松动导致的板条移位。驱动端的电机安装座做了长圆孔调节结构，不需要额外加装张紧轮就能实现链条张紧度调整，张紧调节时不会改变驱动轴与从动轴的平行度，新手操作时也不会因为调整张紧度导致链条跑偏。侧梁内侧贴附的绿色防滑面层，并非单纯做视觉区分，其表面粗糙度经过适配，既能避免轻质工件在输送过程中打滑偏移，也不会因为摩擦力过大增加链条运行阻力，面层采用嵌入式安装，磨损后可以单独更换，不需要拆解整段输送结构。端部的三色警示灯安装位直接集成在驱动端护罩上，不需要额外焊接安装支架，护罩与侧梁采用快拆卡扣连接，日常检查链轮啮合状态时不需要拧下多颗紧固件，掀开护罩就能直接观察啮合间隙与润滑状态。从动端的轴承座采用浮动式安装结构，能自动补偿链条磨损后产生的节距伸长，避免链条跳齿，轴承座与侧梁之间预留了防尘密封间隙，能阻挡实训车间内的金属切屑进入轴承滚道，延长维护周期。整套结构没有采用复杂的曲面造型与特殊定制型材，所有零件都能通过常规的锯切、钻孔、折弯工序完成加工，完全匹配学生实训阶段的加工能力，装配逻辑遵循从下到上的层级关系，每个连接位都设计了定位止口，不需要制作复杂的装配工装就能完成总装，能让学生在装配过程中直观理解输送设备的公差配合、张紧调节、维护预留等实际工程要点，避开纸面设计中容易出现的理想化误区。
