儿童玩具车轮毂驱动链轮结构设计

　　在儿童乘用玩具车的传动链路里，轮毂驱动链轮是衔接动力输出端与行走轮的核心受力零件，这类零件的设计合理性直接决定了玩具车起步平顺性、负载能力以及长期使用的结构可靠性，不同于工业传动链轮的重载设计取向，玩具车配套的驱动链轮需要在轻量化、低噪音、装配便捷性之间找到精准平衡。从实际应用场景来看，这类链轮主要装配在儿童电动玩具车的轮组内侧，一端承接变速箱输出轴传递的扭矩，另一端通过轮辐上的定位结构与轮毂本体刚性连接，把电机经过减速箱放大后的旋转动力直接传递给车轮，带动整车行进，日常使用中需要承受儿童乘坐时的垂直载荷、起步瞬间的冲击扭矩，以及行进过程中遇到小障碍时的径向冲击力，因此结构设计上不能照搬普通传动链轮的薄片式结构。

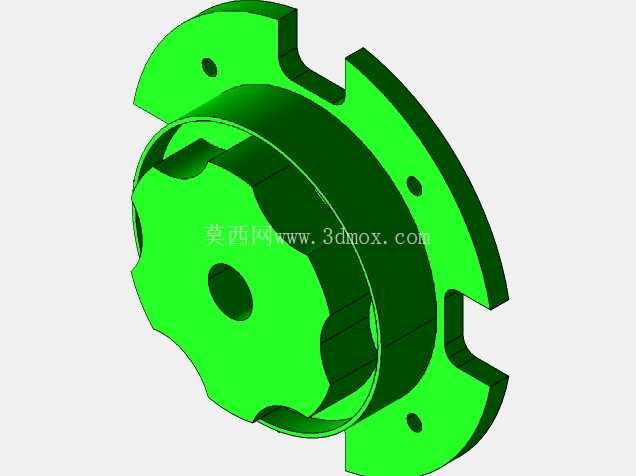

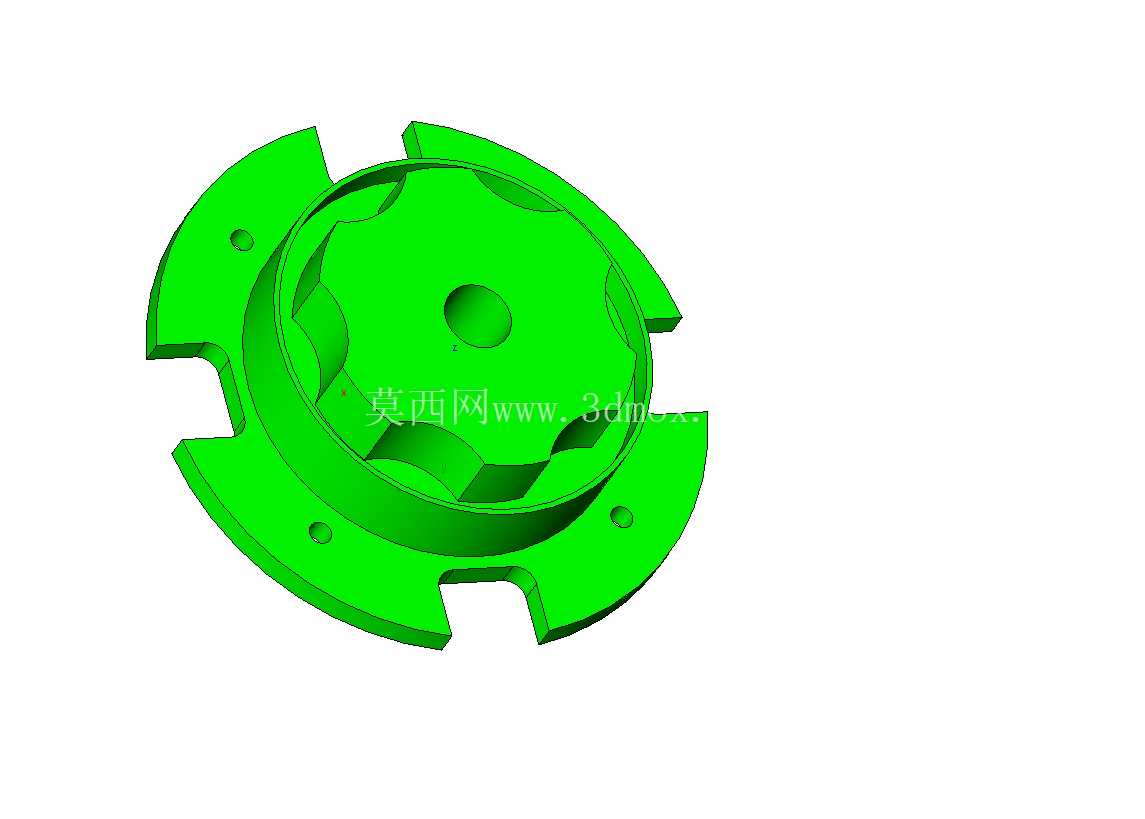

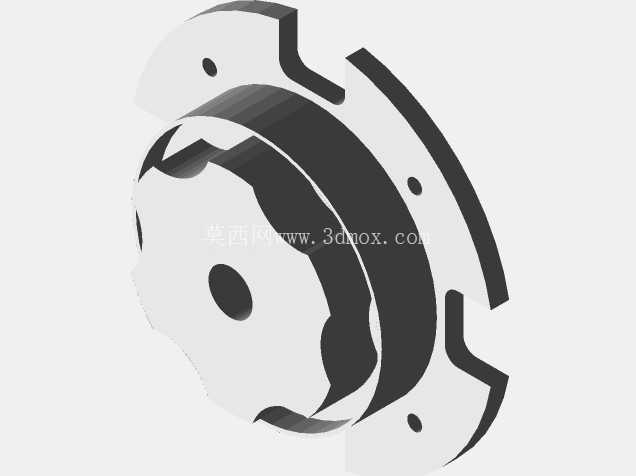

　　从产品功能特性来看，这款链轮采用一体化盘式结构设计，整体为带安装凸耳的圆盘形态，外缘均匀分布四个带安装孔的定位凸耳，凸耳上的通孔直接对应轮毂上的安装柱位，装配时不需要额外的转接法兰，直接通过螺丝就能完成与轮毂的固定，减少了装配环节的零件数量，也降低了多级连接带来的传动间隙。链轮中心区域设计有内凹的型腔结构，一方面可以避让变速箱输出端的轴端挡圈、轴承等凸出部件，避免装配时出现运动干涉，另一方面型腔内部的加强筋结构沿着扭矩传递方向分布，在不增加整体壁厚的前提下提升了零件的抗扭刚度，避免大扭矩输出时盘体出现形变。零件端面上分布的多个沉孔，既可以作为注塑或者铸造成型时的工艺孔，减少壁厚不均带来的缩孔缺陷，也能在装配时作为定位基准，方便工人快速对齐安装位置，降低错装概率。从设计思路层面，这类面向玩具产品的传动零件，首先要满足的是安装边界的适配性，链轮的最大外圆尺寸需要严格匹配轮毂内侧的容纳空间，不能超出轮辋的内径范围，否则会与轮罩或者车架侧梁发生剐蹭；中心型腔的深度需要根据变速箱输出轴的伸出长度确定，保证装配后链轮端面与变速箱壳体之间预留足够的安全间隙，避免运转过程中出现摩擦异响。

　　安装凸耳的位置度公差需要控制在合理范围内，四个安装孔的中心距要与轮毂上的安装柱完全匹配，否则装配时会出现螺丝无法对齐、强行锁紧后零件内应力过大的问题，长期使用容易出现凸耳断裂的故障。链轮与动力输出端配合的内孔采用异形非圆结构，这种设计不需要额外的键连接，就能通过型面配合传递扭矩，既简化了零件的加工工序，也避免了键连接带来的应力集中问题，非常适合小尺寸、低载荷的传动场景。从外形尺寸与安装边界来看，这款链轮的整体厚度控制在轮毂内侧的空腔范围内，不会占用车轮外侧的装饰空间，凸耳的外伸尺寸刚好贴合轮毂的加强筋位置，装配后整个链轮完全隐藏在轮组内部，不会出现外露的锐边，符合儿童玩具的安全设计要求。

　　零件的所有棱边都做了圆角过渡处理，一方面是为了降低成型时的应力集中，提升零件的抗冲击能力，另一方面也避免了尖锐边角带来的安全隐患。在实际选型匹配时，需要确认链轮的配合型面尺寸与变速箱输出轴的外形完全一致，安装孔的孔径与所选固定螺丝的规格匹配，同时要核算链轮的传动比是否与电机、减速箱的输出参数匹配，保证车轮的转速在儿童玩具车的安全行进速度范围内。不同于工业链轮需要考虑链条啮合的精度要求，这款轮毂驱动链轮是直接与轮毂刚性连接的动力传递件，不需要与链条配合，因此齿形部分的设计完全服务于扭矩传递与结构定位，不需要遵循标准链轮的齿形参数，设计自由度更高，可以根据轮毂的内部空间灵活调整外形轮廓，在保证结构强度的前提下尽可能减少材料用量，降低零件的生产成本。
