航空航姿系统设备安装承载托盘结构

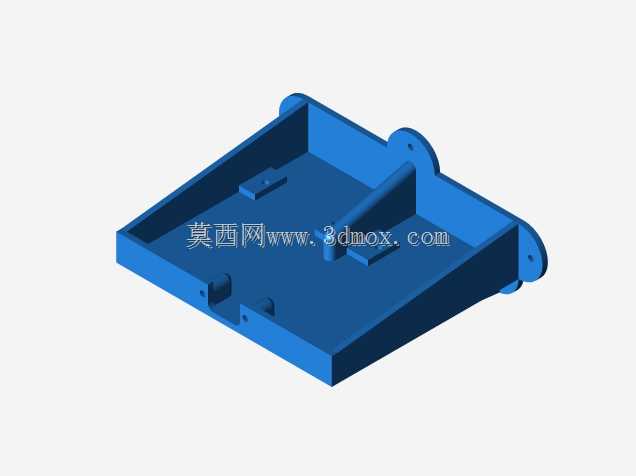

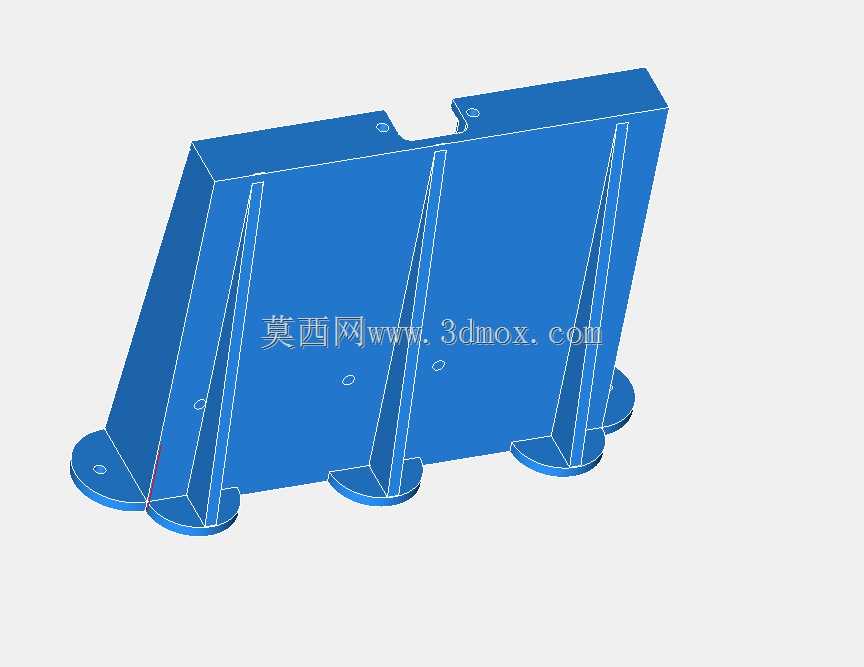

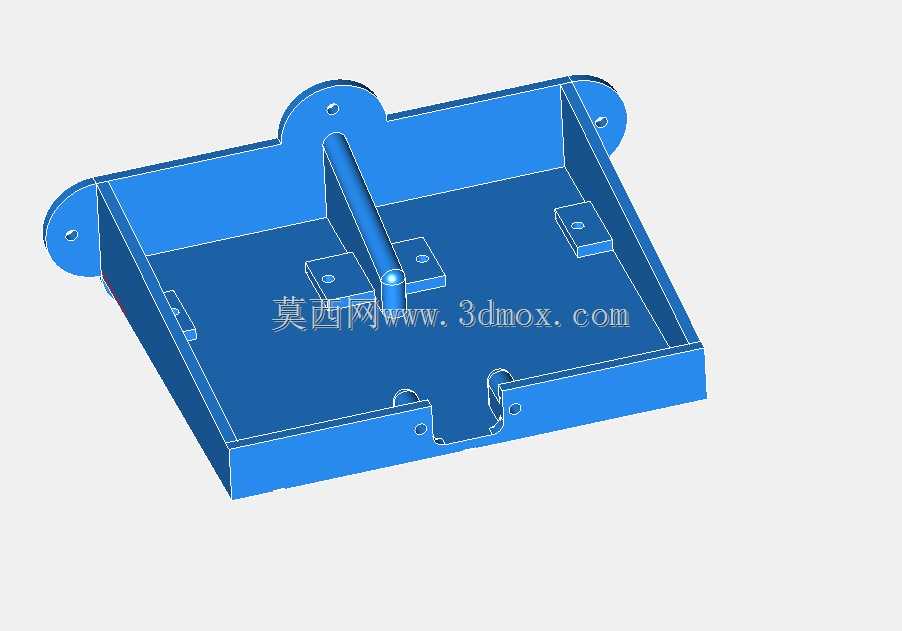

在通用航空机载电子设备的集成安装场景中，这类承载托盘主要服务于MGL航电EFIS系统的AHRS SP-4地平仪与指南针模块的舱内固定需求，解决机载设备在飞行工况下的安装定位、抗振承载与空间适配问题。从结构设计逻辑来看，整体采用带加强筋的斜置立板配合底部多安装耳的构型，斜置立板的倾角完全匹配航姿模块的安装姿态要求，确保模块内置的惯性传感单元处于预设的工作角度，避免安装倾角偏差带来的姿态测量误差。立板背部均匀布置的纵向加强筋，在不额外增加整体壁厚的前提下大幅提升结构刚性，可承受通用航空飞行器起降、机动飞行过程中产生的交变振动载荷与瞬时过载，避免长期使用后出现结构形变导致的设备移位。底部的四个圆形安装耳均预制了同轴安装孔，孔位公差按照机载设备安装的IT7级精度控制，安装时可通过螺栓直接固定在航电舱的预置安装点位上，安装耳的圆形轮廓做了倒圆角处理，避免应力集中在孔位周边，提升结构疲劳寿命。立板顶部开设的定位缺口，是专门对应航姿模块的出线与定位凸台设计，安装时可快速实现模块的预定位，降低舱内狭小空间下的装配难度，立板表面预留的多个小型固定孔位，可配合减震垫与锁紧螺丝将航姿模块牢牢压合在托盘承载面上，抵消飞行过程中的高频微幅振动对传感模块测量精度的影响。整体结构的安装边界充分考虑了轻型通航飞机航电舱的紧凑空间限制，立板的高度、底部安装耳的跨距都经过适配性校核，既不会和周边的航电接线、其他仪表模块产生空间干涉，又能为承载的航姿模块留出足够的接线与散热空间，结构材质适配航空常用的铝合金加工工艺，在满足结构强度要求的同时尽可能控制自重，降低机载设备的重量负载。
