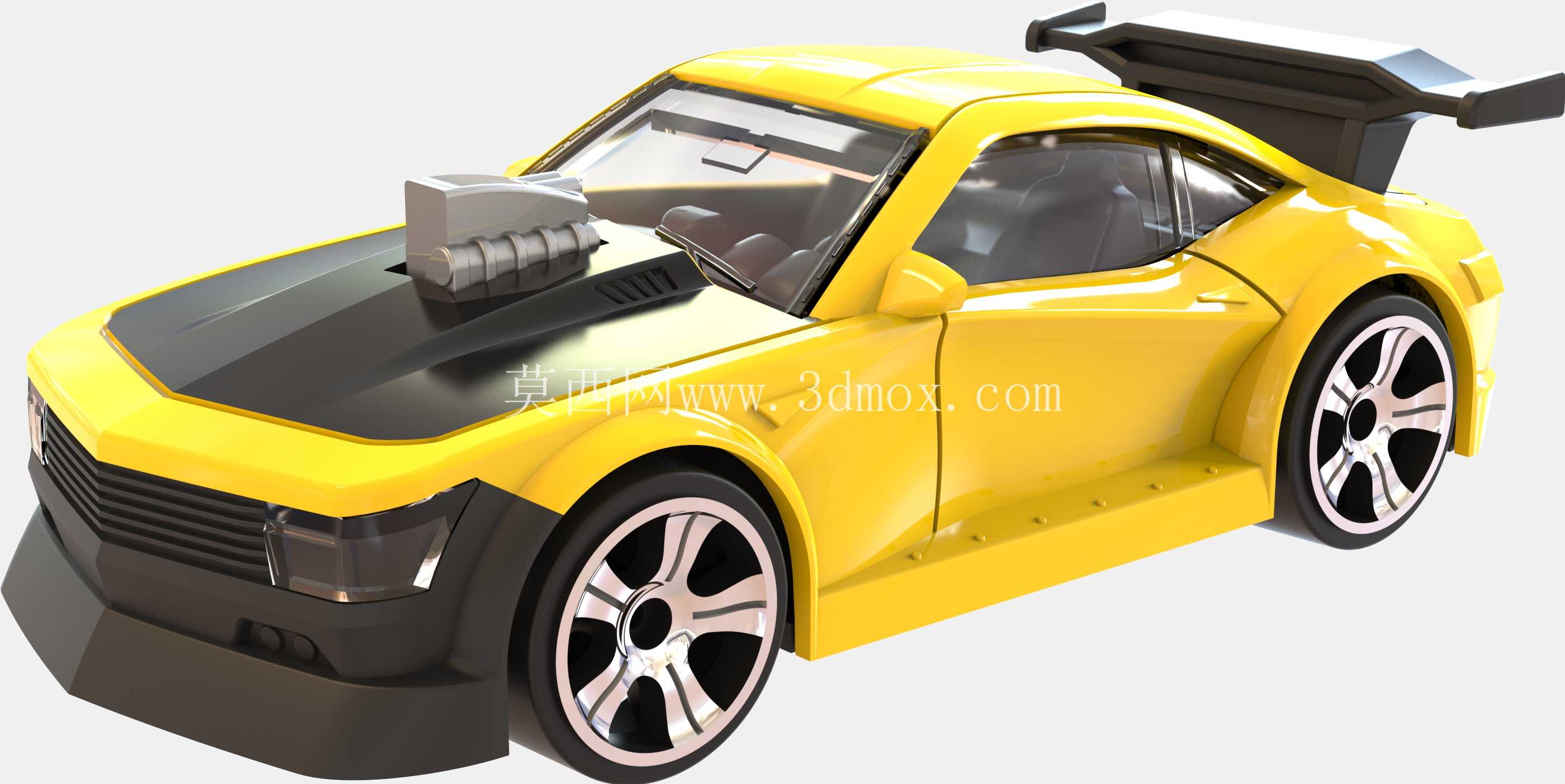

带外露引擎结构的改装款玩具跑车

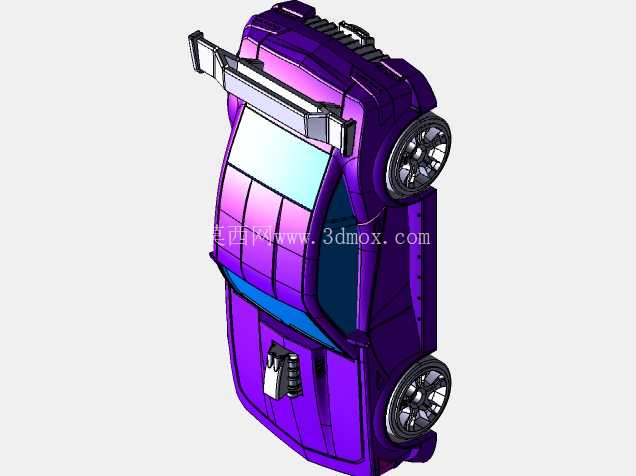

　　这款压铸玩具跑车的三维结构，核心围绕锌合金压铸成型的工艺边界展开设计，首先要匹配现有压铸模具的模腔排布，主体车壳的分型面沿着车身侧围腰线、引擎盖边缘、尾翼安装基座的位置拆分，避免出现倒扣结构导致脱模困难，外露的引擎装饰块采用独立嵌件设计，在压铸完成后通过过盈卡扣卡入引擎盖的预留槽位，不需要额外的粘接工序，适配流水线的组装节拍。从实际应用场景来看，这类1:32比例的压铸玩具车主要面向儿童玩具零售市场、车模收藏周边领域，同时也可作为汽车品牌线下活动的定制伴手礼，结构设计上要兼顾把玩时的抗摔性能与外观的仿真还原度，车身外壳的壁厚控制在1.2mm到1.5mm之间，既保证压铸时铝锌合金熔液的充型流动性，避免出现冷隔、缺料的压铸缺陷，也能控制成品重量在120g左右，符合儿童玩具的重量安全要求，不会因为过重砸伤使用者。

　　车轮部分采用独立的轮轴穿装结构，轮轴为直径2mm的冷拔钢丝，两端通过冲压铆点固定在车身底盘的预留安装孔内，安装孔的同轴度公差控制在0.1mm以内，保证车轮转动时没有卡滞、偏摆的问题，轮胎部分采用软质PVC材质包胶，和轮毂的塑料件通过二次注塑成型，表面做仿真的胎纹雕刻，既提升把玩时的摩擦力，也能模拟真实跑车轮胎的视觉效果。车身的尾翼部分采用和车壳同材质的压铸成型，安装基座位置做了加厚的加强筋结构，筋位厚度0.8mm，避免摔落时尾翼从根部断裂，尾翼的上表面做了仿碳纤维的纹理凹槽，后续通过移印工艺实现纹理效果，不需要额外的表面贴装工序。

　　设计过程中优先考虑了压铸工艺的拔模斜度，所有垂直于分型面的立面都做了1.5度的拔模斜度，表面的装饰线条比如侧裙的凹槽、前脸的格栅纹理，深度控制在0.3mm以内，避免压铸时粘模。外露的引擎装饰块表面做了仿进气歧管的凸起结构，每个凸起的圆角半径不小于0.5mm，防止压铸成型时出现尖角位置的填充不足，同时也避免玩具出现尖锐边角，符合玩具安全标准的要求。车身底盘部分采用单独的冲压铁片或者塑料件，通过四颗自攻螺丝和压铸车壳连接，底盘上预留了配重块的安装槽，可以根据产品定位添加10g到20g的配重块，提升车模的握持质感，同时降低整车重心，推动滑行时不容易侧翻。

　　前脸的大灯部分采用透明PC材质的独立零件，通过卡扣卡入车壳的大灯预留位，内部做反光碗的纹理结构，不需要额外的灯组组件就能实现仿真的大灯视觉效果，车窗部分采用半透明的茶色PC件，同样通过卡扣安装，和车壳的贴合间隙控制在0.2mm以内，避免出现明显的缝隙影响外观质感。整车的安装边界完全适配现有常规压铸玩具车的通用组装工装，轮轴安装、零件卡扣压装、螺丝锁付的工位都不需要额外定制工装，可以直接在现有玩具生产线上投产，降低生产端的适配成本。车身表面的分色区域比如黑色的引擎盖、黑色的前保险杠，采用遮蔽喷涂的工艺实现，设计时已经预留了喷涂遮蔽的定位台阶，台阶高度0.2mm，方便喷涂工装的定位，减少喷涂溢边的不良率。从结构强度角度考虑，车壳内部在轮拱位置、车门内侧都设置了交错的加强筋，筋位间距8mm，在摔落测试时可以有效分散冲击力，避免车壳出现开裂变形，同时加强筋的厚度不超过主体壁厚的0.7倍，防止压铸时出现表面缩痕，影响外观的平整性。
