钢铁侠MKVI电弧反应堆结构设计

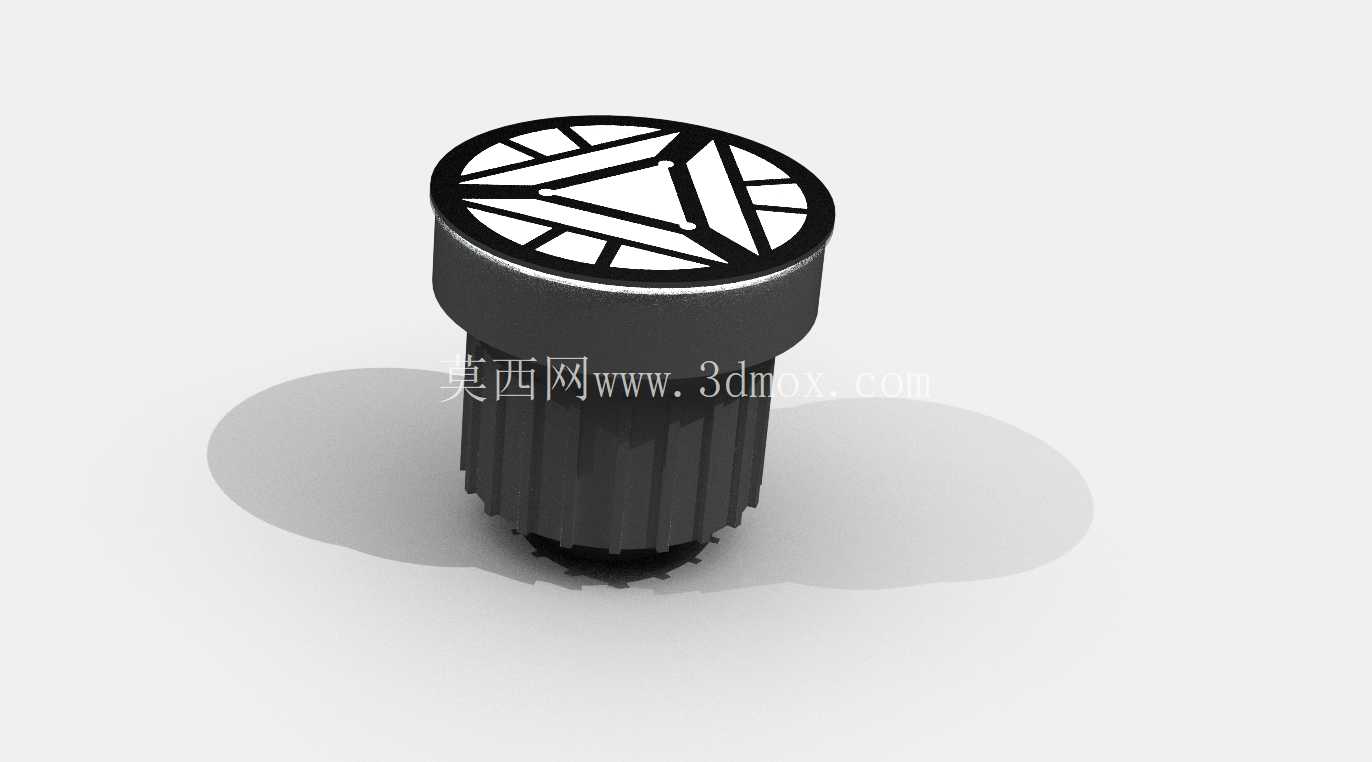

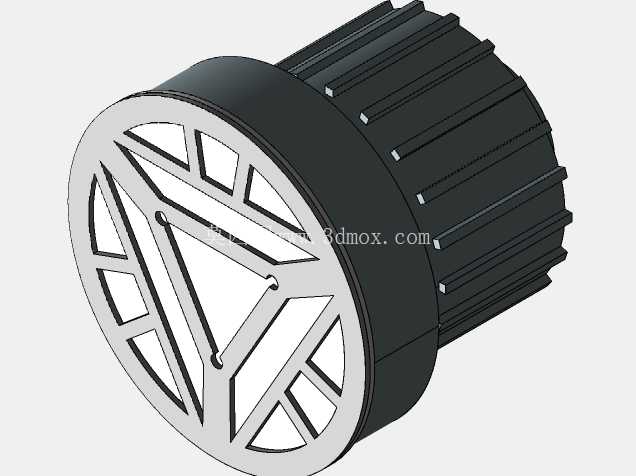

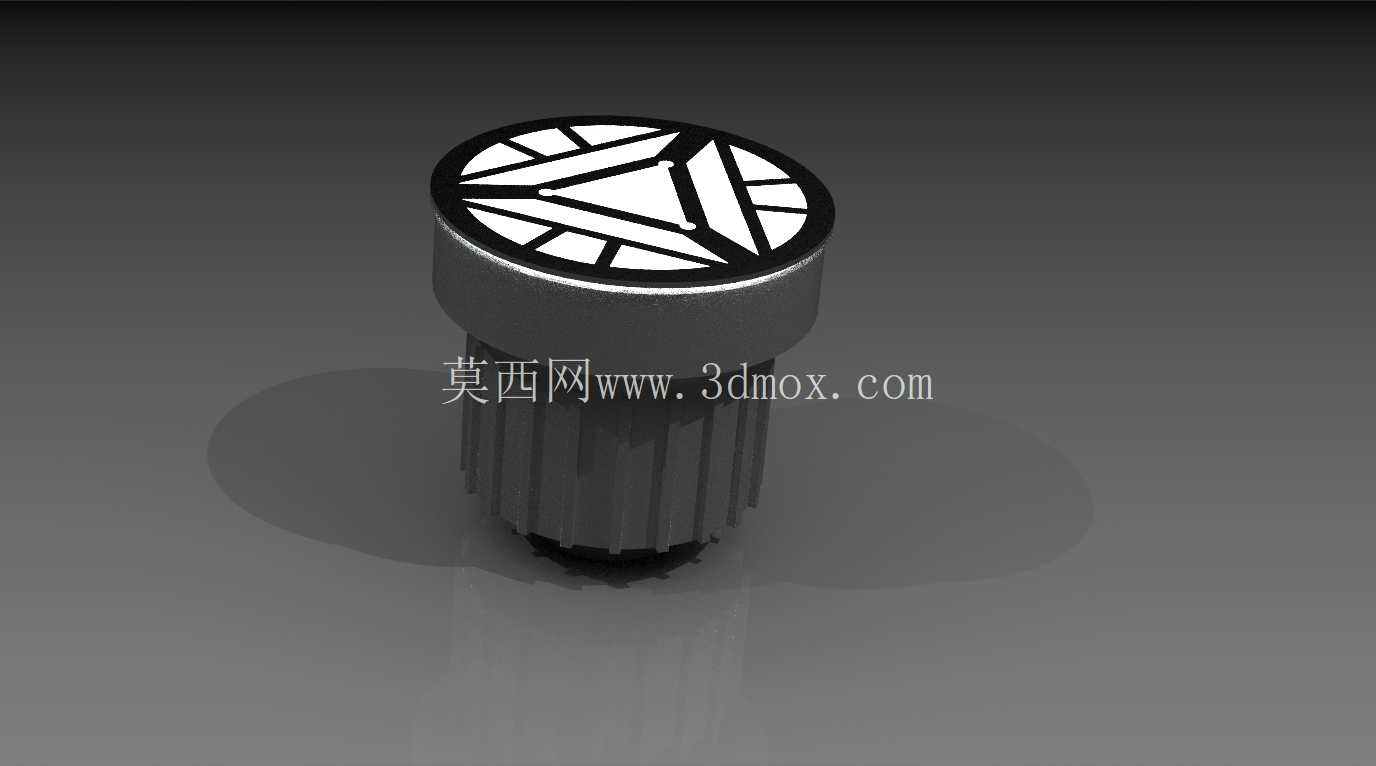

　　设计的时候首先拆分了两个核心结构段：上部的发光面板区和下部的基座连接区，上部面板的三角分块发光纹路是视觉核心，每一块分隔筋的厚度都做了适配透光件的预留，既保证遮光部分的壁厚足够支撑后续的表面喷涂处理，不会出现透光漏光的问题，也给内侧的LED灯板预留了足够的安装空间，不会因为结构壁厚挤占灯珠的排布位置，导致发光不均匀出现暗斑。下部的带竖棱的圆柱基座，除了还原原作的工业质感，更核心的作用是作为整个反应堆的安装固定基座，竖棱结构一方面是做外观的肌理区分，另一方面也可以作为装配时的防滑受力位，不管是过盈卡接还是打胶固定，竖棱的存在都能大幅提升连接面的摩擦力，避免长期使用后上部面板和基座出现松脱转位。这款电弧反应堆的结构设计，最初是面向影视道具复刻、潮玩手办开发以及科幻主题展陈装置的定制需求展开，在做三维结构拆解的时候，首先要平衡的是外观还原度和实际加工装配的可行性，毕竟很多影迷向的道具产品，既要保证屏幕里的视觉特征完全落地，还要兼顾小批量生产时的装配合规性，不能为了追求外观细节把结构做的完全没法开模或者组装。从实际应用场景来看，这类结构除了用于1:1比例的可穿戴胸甲道具配套，也可以等比例缩放后做桌面摆件、车载装饰的核心发光组件，甚至部分主题密室、科幻体验馆的互动装置里，也会用到同结构的发光反应单元作为场景标识部件。

　　在安装边界的考量上，整个结构的外轮廓做了统一的同轴度校准，圆柱基座的外径公差预留了0.2mm的装配间隙，不管是嵌入EVA材质的可穿戴胸甲，还是装入亚克力材质的展示底座，都不需要二次修磨就能直接卡入固定。上部面板的外沿做了一圈0.5mm的凸边，刚好可以盖住基座和面板连接的接缝，不会在外观面露出装配缝隙，提升整体的精致度。结构内部的空腔做了分层设计，最上层是透光面板的卡槽位，中间层是灯板和驱动电路的安装位，预留了走线的缺口，最下层是电池仓或者外接电源的走线通道，整个内部空腔没有多余的加强筋遮挡，方便后续改装的时候更换不同规格的灯组或者增加感应亮灯的模块。

　　做结构设计的时候特意规避了很多同人建模常犯的问题：比如为了追求细节把面板的三角分隔做的过薄，导致注塑或者3D打印的时候出现缺料、断边的问题，这次所有的分隔筋厚度都控制在1.2mm以上，不管是用树脂打印做小批量样件，还是开钢模做量产，都能保证成型率。下部基座的竖棱深度做了0.8mm的限制，不会因为棱槽过深导致脱模的时候出现卡模，也不会因为棱槽过浅失去原有的肌理质感。另外整个结构没有做倒扣位，所有的拔模斜度都控制在1.5度，不管是做铸造翻模还是注塑生产，都不需要额外做复杂的滑块结构，能大幅降低生产环节的成本。从实际装配逻辑来看，整个反应堆只需要三个部件就能完成组装：上部的遮光面板、透光的三角纹路嵌件、下部的基座，不需要额外的螺丝固定，全部采用卡扣加定位柱的连接方式，组装的时候只需要把透光嵌件卡入遮光面板的卡槽，再把整个面板组件压入基座的定位槽就能完成装配，生产效率很高，也方便后续的维修更换，比如灯组损坏的时候只需要撬开面板就能更换内部元件，不会破坏整体的外观结构。

　　针对不同的应用场景，这个结构还预留了改装余量：如果是做可穿戴道具，可以在基座侧面增加魔术贴的粘贴位，不需要额外打孔破坏结构；如果是做桌面摆件，可以在基座底部预留标准的1/4英寸螺孔，方便连接相机三脚架或者展示支架；如果是做大型展陈装置，可以等比例放大尺寸后，在内部增加散热结构，适配更高功率的灯组实现呼吸灯、脉冲发光的效果。在做曲面过渡的时候，上部面板和基座连接的位置做了微小的圆角过渡，避免尖锐的边角在穿戴的时候划伤皮肤，也能减少生产过程中的飞边问题，后续表面处理的时候不需要花太多时间打磨边角。整个结构的壁厚均匀控制在1.5-2mm之间，不会出现壁厚差过大导致的注塑缩痕，也不会因为壁厚过薄导致结构强度不足，日常拿取、穿戴的时候轻微磕碰不会出现开裂的问题。
