狩猎箭支四套飞翼箭头结构

　　该结构围绕狩猎箭支前端的箭头组件展开，四套飞翼箭头采用统一的安装基准与差异化的刃部造型，适配不同箭杆直径与使用场景，在户外狩猎、运动射箭、器材试制以及箭支结构验证中都具有明确的工程参考价值。箭头作为箭支飞行末端的关键部件，并不只是简单的尖锐金属件，它同时承担着破入目标、稳定姿态、传递冲击能量以及与箭杆可靠连接的任务。飞翼式箭头的多面棱边在接触目标后能够形成较强的切入能力，较宽的头部轮廓也有利于扩大作用截面，使箭支在命中软组织或模拟靶材时保持较稳定的进入方向。

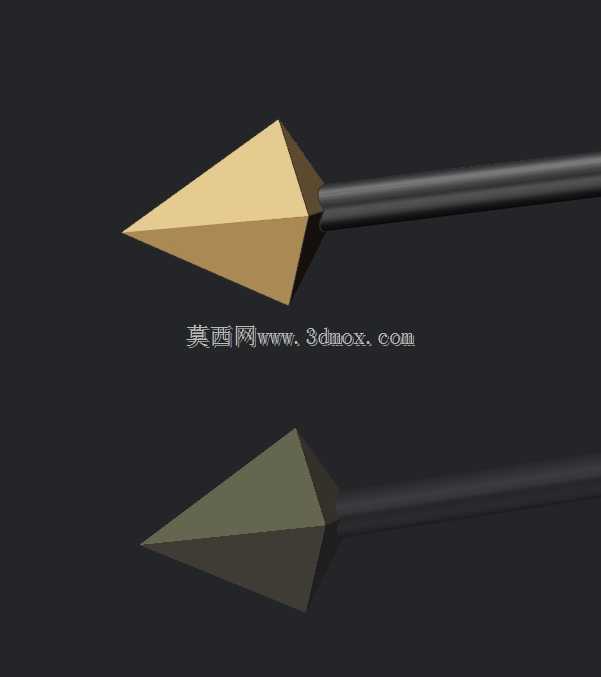

　　从结构布置看，箭头主体采用锥形多面体过渡，前端收束为尖锐顶点，后端设置与箭杆配合的连接段。锥面并非单一光滑圆锥，而是由多个平面交汇形成棱线，这些棱线沿轴向分布，在视觉上呈现出明显的飞翼形态。实际加工或成型时，这种多面结构有利于通过铣削、铸造或粉末冶金等方式获得清晰刃口；若用于产品打样，也可通过三维模型直接检查棱线交汇位置、端面贴合关系以及箭头与箭杆的同轴度。箭头后部的圆柱连接段需要插入箭杆内腔，因此外径、插入深度和肩部限位面是装配时的重点。肩部端面应与箭杆端面保持平整接触，避免箭头拧紧或粘接后出现偏摆。

　　四套箭头在整体功能一致的前提下，通过头部颜色、表面质感和刃面角度区分外观方案，但核心安装接口保持一致。这样的设计思路便于同一支箭杆更换不同箭头，也便于在测试中对比不同锥角、刃面数量和头部重量对飞行轨迹的影响。箭头重量分布会直接影响箭支的前端重心，头部过重会使箭支前端下沉趋势增强，头部过轻则可能削弱穿透时的惯性作用。工程建模时需要把箭头实体、箭杆配合段以及假想的中心线统一约束，检查箭头顶点、连接圆柱和箭杆轴线是否重合。若轴线偏差过大，箭支射出后会产生明显摆动，既影响命中精度，也会增加箭杆受力弯折的风险。

　　在外形尺寸与安装边界方面，箭头前端锥部的最大外径应与箭杆外径形成合理过渡。锥部突然放大过多，会在飞行中增加迎风面积；锥部与箭杆直径过于接近，则飞翼刃面的切入和切割作用不足。较合理的方式是让箭头最大轮廓略大于箭杆，并在后端设置平滑肩部，使气流经过箭头与箭杆交接处时不至于产生强烈扰动。连接段长度不宜过短，过短会导致粘接或螺纹配合的接触面积不足；也不宜过长，过长会压缩箭杆内部可用空间，并可能改变箭支整体配重。对于采用螺纹安装的方案，应在模型中明确外螺纹规格、退刀位置和拧紧限位面；对于粘接式方案，则应控制连接段与箭杆内孔之间的间隙，保证胶层厚度均匀。

　　实际使用场景中，这类箭头常与碳素箭杆、铝合金箭杆或玻纤箭杆配合，用于狩猎器材开发、射箭装备测试、教学演示以及影视道具制作。结构设计时需要考虑箭头命中目标后的受力路径：冲击载荷由尖端沿锥面传递到肩部，再通过连接段传给箭杆。多面棱边在切入过程中会承受侧向分力，因此根部与肩部过渡处不能形成尖锐应力集中，应保留适当圆角或加厚实体。飞翼刃面如果设计得过薄，虽然有利于切削，但碰撞硬质目标时容易卷刃或断裂；刃面过厚则穿透力下降。模型中应把刃口厚度、锥面倾角、根部圆角和后段圆柱直径作为可调参数，便于根据材料工艺进行权衡。

　　三维建模过程中，可先绘制箭杆轴线，再以轴线为基准建立箭头旋转轮廓，随后通过阵列或对称切面生成多面飞翼结构。尖端处各平面应收敛于同一点，避免出现微小平台造成顶点偏移。后端连接圆柱与锥部肩部应保持同轴关系，配合端面建议设置为垂直于轴线的平面。若后续需要工程出图，还应补充箭头总长度、最大外径、连接段直径、插入深度、刃面数量、尖端角度以及肩部过渡圆角等关键尺寸。装配检查时，可将箭头与一段等直径箭杆进行组合，观察外轮廓过渡、重心位置和干涉情况，从而为箭支器材的结构优化提供直接依据。
