玩具车内置传动齿轮组件结构设计

　　这套传动齿轮组件是面向小型电动玩具车开发的核心动力传输部件，主要适配内置微型直流电机的回力、电动类玩具车产品，在玩具车的动力传递链路中承担减速增扭的核心作用，将电机输出的高转速低扭矩动力，通过齿轮啮合传递转换为适配车轮驱动的低转速高扭矩动力，避免电机直连车轮导致的动力不足、起步无力问题。从结构设计来看，该齿轮采用一体化注塑成型的结构方案，主体为盘式齿轮结构，中心设置定位安装孔，用于与输出轴过盈配合实现周向固定，齿轮外缘设置特殊廓形的啮合齿，齿形经过修形处理，能够在小模数传动场景下降低啮合噪音，减少玩具运行过程中的齿轮异响，提升把玩体验。

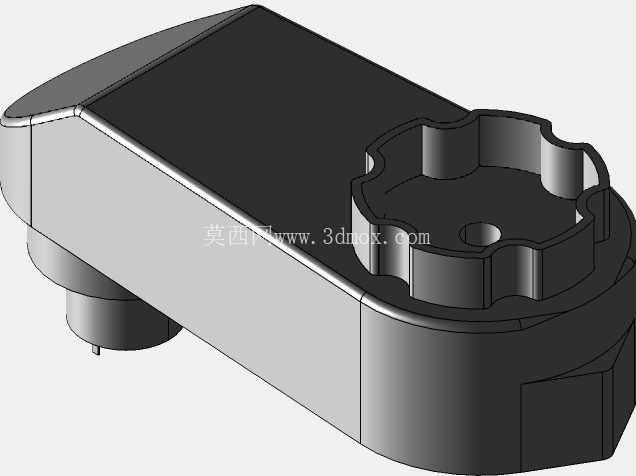

　　齿轮外侧的壳体部分为传动箱的半壳结构，一端为圆弧过渡的长条形腔体，用于容纳电机本体与减速齿轮组，腔体边缘设置连续的止口结构，用于与另一半壳体扣合时实现定位密封，防止灰尘、杂物进入齿轮啮合区域造成卡滞，同时也能在装配时快速对齐上下壳体的安装孔位，提升产线装配效率。在安装边界设计上，该组件的整体外轮廓做了全圆角过渡处理，没有尖锐棱角，既符合玩具产品的安全设计要求，也能在玩具车外壳内部的有限空间内最大化利用安装空间，腔体的圆弧端对应电机的安装位，尺寸刚好适配常用的130型微型直流电机的外径，电机装入后可通过壳体侧壁的定位筋实现径向固定，不需要额外打胶固定，减少装配工序。

　　齿轮端的外轮廓与玩具车的驱动轮安装位同轴，输出轴伸出后可直接安装车轮，不需要额外增加传动转接件，缩短了动力传输路径，减少了传动过程中的功率损耗。从实际应用场景来看，这类齿轮组件除了用于常规的电动玩具车之外，也可适配小型DIY机器人模型、迷你科教动力装置等对传动噪音、安装体积有严格要求的小型动力场景，设计时充分考虑了注塑生产的工艺性，所有壁厚保持均匀，没有过厚的胶位区域，避免注塑成型时出现缩痕、气泡等缺陷，齿轮啮合区域的拔模斜度控制在合理范围，既保证开模时不会拉伤齿面，也不会影响齿轮的啮合精度。

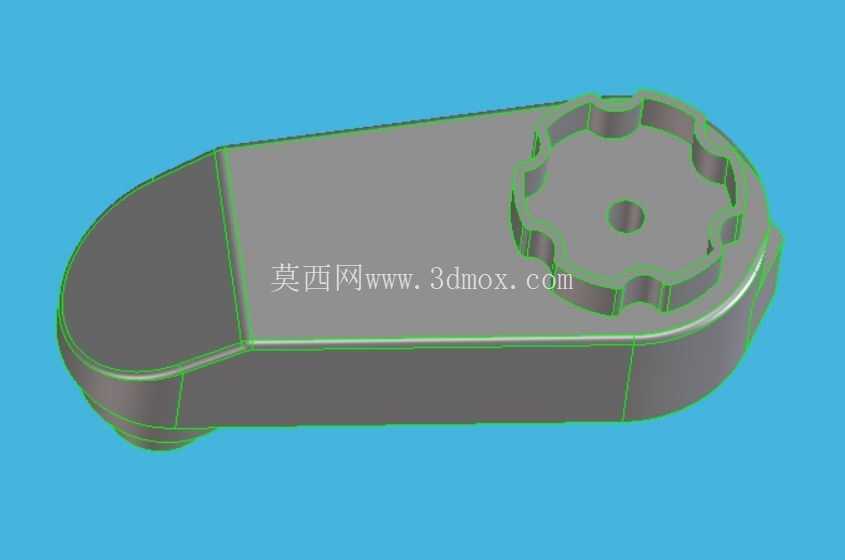

　　在传动匹配上，该齿轮与电机轴端的小齿轮啮合时的中心距经过反复校核，齿侧间隙控制在0.02-0.05mm之间，既不会因为间隙过大造成传动回差、正反转切换时的撞击异响，也不会因为间隙过小导致装配困难、运转卡滞，长时间运转后齿面磨损也能保持稳定的传动效率。壳体边缘的绿色边线为分型面位置，分型面设置在壳体的最大轮廓处，开模时能够顺利脱模，不会出现倒扣结构，简化了模具结构，降低了模具开发成本，适合大批量注塑生产。齿轮中心的安装孔内设置有微小的轴向定位台阶，与输出轴装配时能够限制轴的插入深度，保证齿轮与轴的轴向位置精度，避免齿轮运转时出现轴向窜动，导致啮合错位、传动卡顿。整个组件的结构紧凑，在有限的空间内集成了齿轮传动、电机容纳、壳体防护的多重功能，不需要额外增加独立的齿轮箱外壳，零件数量少，装配工序简单，能够有效控制产品的生产成本，同时结构可靠性高，能够承受玩具车频繁启停、正反转切换的冲击载荷，不会轻易出现断齿、壳体开裂等失效问题。
